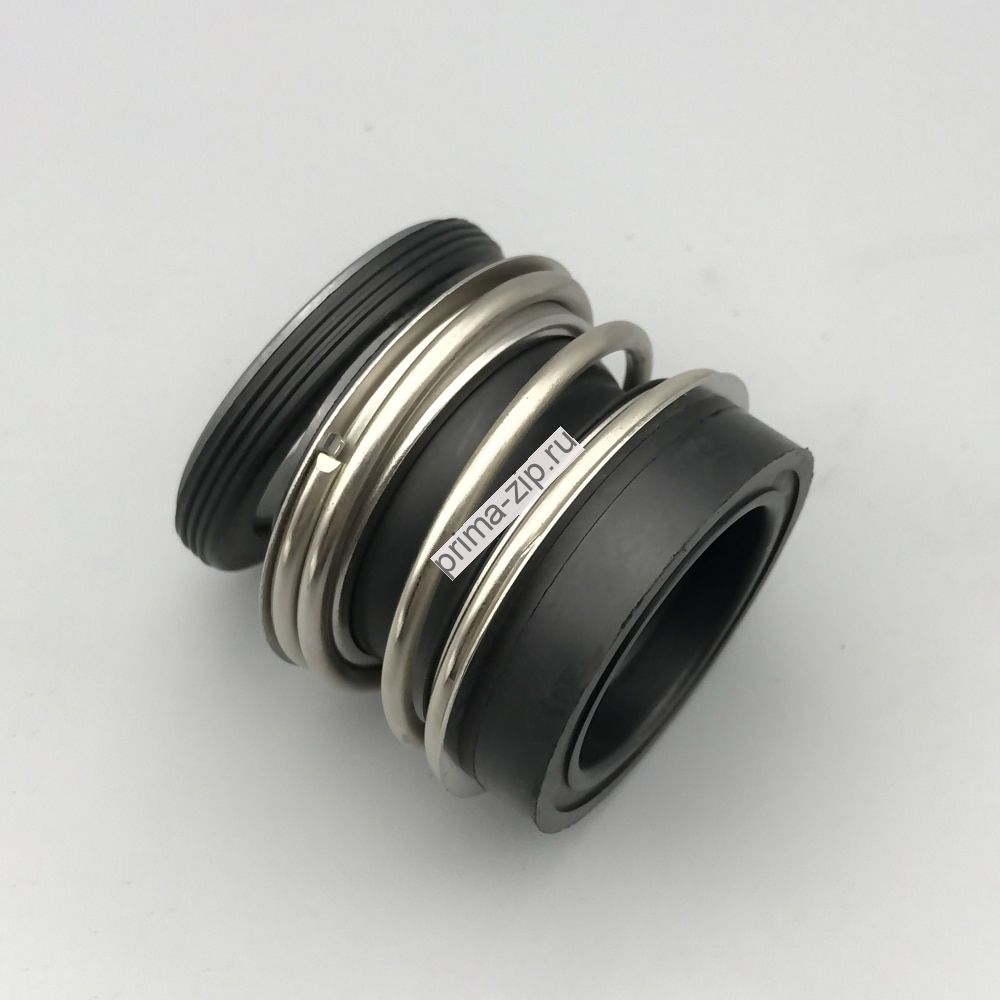

Торцевое уплотнение 0550/ TUMG1/L7 BS1S1/P60
Описание Торцевое уплотнение 0550/ TUMG1/L7 BS1S1/P60
Торцевое уплотнение 0550/ TUMG1/L7 BS1S1/P60 наш аналог -- MG12-55 SIC/SIC/EPDM G60
- Перекачиваемые среды
- Вода питьевая
- Вода техническая
- Бензин, масла, диз. топливо и т.п.
- Пищевые среды (молоко, соки и т.п.)
- Характеристики
- Диаметр вала от 10 до 100 мм
- Температура перекачиваемой среды от -30 до ~200C
- Давление < 1.2 MПa
- Линейная скорость < 12 м/сек
- Применяемые материалы
- Пары трения:
графит, пропитанный смолой (R) - керамика (C)
графит, пропитанный смолой (R) - карбид кремния (S)
карбид кремния (S) - карбид кремния (S)
графит, пропитанный смолой (R) - карбид вольфрама (W)
карбид вольфрама (W) - карбид вольфрама (W) - Материал вторичного уплотнения:
нитрильный каучук - NBR (B)
этиленпропиленовый каучук - EPDM (G)
фторкаучук - Viton (A)
Установочные размеры торцового уплотнения (DIN 24960, ISO3069)
| d, мм | D, мм | D1, мм | D2, мм | D3, мм | L1, мм | L2, мм | L3, мм | L4, мм | L5, мм | L6, мм | L7, мм | L8, мм | |
| TUMG1-10 | 10 | 22.0 | 21 | 19.2 | 24.6 | 6.5 | 6.5 | 9.0 | 10.0 | 14.5 | 25.5 | 26.0 | 33.5 |
| TUMG1-12 | 12 | 24.5 | 23 | 21.6 | 27.8 | 6.5 | 5.5 | 9.0 | 10.0 | 15.0 | 25.5 | 26.0 | 33.5 |
| TUMG1-14 | 14 | 28.0 | 25 | 24.6 | 30.95 | 6.5 | 5.5 | 10.5 | 10.0 | 17.0 | 25.5 | 28.5 | 33.5 |
| TUMG1-15 | 15 | 28.0 | 27 | 24.6 | 30.95 | 6.5 | 6.5 | 10.5 | 10.0 | 17.0 | 25.5 | 28.5 | 33.5 |
| TUMG1-16 | 16 | 28.0 | 27 | 28.0 | 30.95 | 6.5 | 7.5 | 10.5 | 10.0 | 17.0 | 25.5 | 28.5 | 33.5 |
| TUMG1-18 | 18 | 31.5 | 33 | 30.0 | 34.15 | 7.5 | 8.0 | 10.5 | 11.5 | 19.5 | 25.5 | 30.0 | 37.5 |
| TUMG1-19 | 19 | 36.5 | 35 | 35.0 | 34.15 | 7.5 | 7.5 | 10.5 | 11.5 | 21.5 | 25.5 | 30.0 | 37.5 |
| TUMG1-20 | 20 | 36.5 | 35 | 35.0 | 35.7 | 7.5 | 7.5 | 10.5 | 11.5 | 21.5 | 25.5 | 30.0 | 37.5 |
| TUMG1-22 | 22 | 36.5 | 37 | 35.0 | 37.3 | 7.5 | 7.5 | 10.5 | 11.5 | 21.5 | 25.5 | 30.0 | 37.5 |
| TUMG1-24 | 24 | 42.0 | 39 | 38.0 | 40.5 | 7.5 | 7.5 | 10.5 | 11.5 | 22.5 | 25.5 | 32.5 | 42.5 |
| TUMG1-25 | 25 | 42.0 | 40 | 38.0 | 40.5 | 7.5 | 7.5 | 10.5 | 11.5 | 23.0 | 25.5 | 32.5 | 42.5 |
| TUMG1-28 | 28 | 48.5 | 43 | 42.0 | 46.65 | 7.5 | 9.0 | 12.0 | 11.5 | 26.5 | 33.5 | 35.0 | 42.5 |
| TUMG1-30 | 30 | 48.5 | 45 | 45.0 | 50.8 | 7.5 | 10.5 | 12.0 | 11.5 | 26.5 | 33.5 | 35.0 | 42.5 |
| TUMG1-32 | 32 | 53.0 | 48 | 48.0 | 50.8 | 7.5 | 10.5 | 12.0 | 11.5 | 27.5 | 33.5 | 35.0 | 47.5 |
| TUMG1-33 | 33 | 53.0 | 48 | 50.0 | 54.0 | 7.5 | 11.0 | 12.0 | 11.5 | 27.5 | 33.5 | 35.0 | 47.5 |
| TUMG1-35 | 35 | 56.5 | 50 | 52.0 | 54.0 | 7.5 | 11.0 | 12.0 | 11.5 | 28.5 | 33.5 | 35.0 | 47.5 |
| TUMG1-38 | 38 | 58.5 | 56 | 55.0 | 57.15 | 9.0 | 10.5 | 12.0 | 14.0 | 30.0 | 33.5 | 36.0 | 46.0 |
| TUMG1-40 | 40 | 61.5 | 58 | 58.0 | 60.35 | 9.0 | 11.0 | 12.0 | 14.0 | 30.0 | 33.5 | 36.0 | 46.0 |
| TUMG1-42 | 42 | 65.0 | 61 | 62.0 | 63.5 | 9.0 | 12.0 | 12.0 | 14.0 | 30.0 | 41.5 | 36.0 | 51.0 |
| TUMG1-43 | 43 | 65.0 | 61 | 62.0 | 63.5 | 9.0 | 12.0 | 12.0 | 14.0 | 30.0 | 41.5 | 36.0 | 51.0 |
| TUMG1-45 | 45 | 67.5 | 63 | 64.0 | 63.5 | 9.0 | 11.5 | 12.0 | 14.0 | 30.0 | 41.5 | 36.0 | 51.0 |
| TUMG1-48 | 48 | 70.0 | 66 | 68.4 | 66.7 | 9.0 | 11.5 | 12.0 | 14.0 | 30.5 | 41.5 | 36.0 | 51.0 |
| TUMG1-50 | 50 | 73.5 | 70 | 69.3 | 69.85 | 9.5 | 11.5 | 13.5 | 15.0 | 30.5 | 41.5 | 38.0 | 50.5 |
| TUMG1-53 | 53 | 78.0 | 73 | 72.3 | 73.05 | 11.0 | 12.5 | 13.5 | 15.0 | 33.0 | 41.5 | 36.5 | 59.0 |
| TUMG1-55 | 55 | 80.5 | 75 | 75.4 | 76.2 | 11.0 | 13.5 | 13.5 | 15.0 | 35.0 | 41.5 | 36.5 | 59.0 |
| TUMG1-58 | 58 | 85.0 | 78 | 78.4 | 79.4 | 11.0 | 13.5 | 13.5 | 15.0 | 37.0 | 41.5 | 41.5 | 59.0 |
| TUMG1-60 | 60 | 88.0 | 80 | 80.4 | 79.4 | 11.0 | 13.5 | 13.5 | 15.0 | 38.0 | 41.5 | 41.5 | 59.0 |
| TUMG1-65 | 65 | 93.0 | 85 | 85.4 | 92.1 | 11.0 | 13.0 | 16.0 | 15.0 | 40.0 | 49.5 | 41.5 | 69.0 |
| TUMG1-68 | 68 | 96.0 | 90 | 91.5 | 95.25 | 11.5 | 13.5 | 16.0 | 18.0 | 40.0 | 49.5 | 41.5 | 69.0 |
| TUMG1-70 | 70 | 99.0 | 92 | 92.0 | 95.25 | 11.5 | 13.0 | 16.0 | 18.0 | 40.0 | 49.5 | 49.0 | 69.0 |
| TUMG1-75 | 75 | 106.5 | 97 | 99.0 | 101.6 | 11.5 | 14.0 | 16.0 | 18.0 | 40.0 | 52.5 | 49.0 | 69.0 |
| TUMG1-80 | 80 | 111.5 | 105 | 104.0 | 114.3 | 12.0 | 15.0 | 20.0 | 18.5 | 40.0 | 56.5 | 48.0 | 78.0 |
| TUMG1-85 | 85 | 119.5 | 110 | 109.0 | 117.5 | 14.0 | 15.0 | 20.0 | 18.5 | 41.0 | 56.5 | 46.0 | 76.0 |
| TUMG1-90 | 90 | 126.5 | 115 | 114.0 | 123.85 | 14.0 | 15.0 | 20.0 | 18.5 | 45.0 | 59.5 | 51.0 | 76.0 |
| TUMG1-95 | 95 | 131.5 | 120 | 120.3 | 127.0 | 14.0 | 16.0 | 20.0 | 17.5 | 46.0 | 59.5 | 51.0 | 76.0 |
| TUMG1-100 | 100 | 136.5 | 125 | 123.3 | 133.35 | 14.0 | 16.0 | 20.0 | 17.5 | 47.0 | 62.5 | 51.0 | 76.0 |
