Механическое уплотнение 16 мм Sic/Sic/EPDM (HQQE)
Описание Механическое уплотнение 16 мм Sic/Sic/EPDM (HQQE)

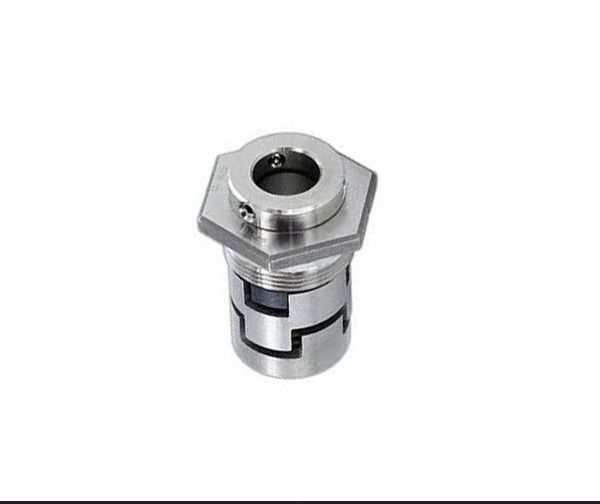

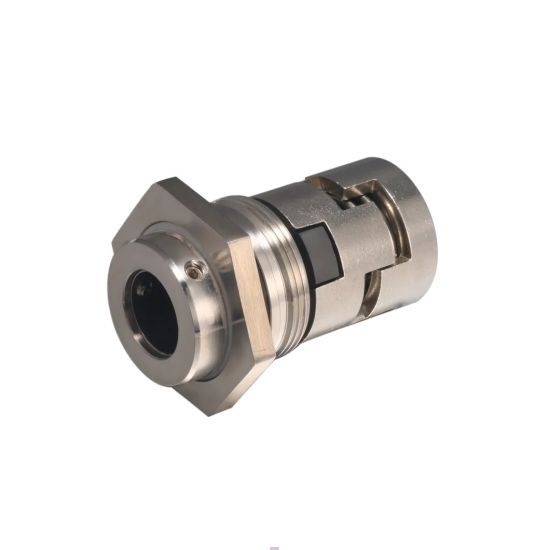

Торцовые уплотнения для насосов Grundfos /HQQE d=16 SNG1-16mm Sic/Sic/EPDM/ (HQQE)
Торцевые уплотнения Grundfos HQQE, HQQV, предназначены для насосов Grundfos CR, CRI, CRN, эксплуатируются для перекачки жидких сред с t режимом от -30º до +180º по цельсию. Устройства являются цельной конструкцией, которая одновременно всем блоком устанавливается на вал насоса, где закрепляется с помощью специальных штифтов.
Расшифровка материала исполнения HQQE/HQQV и температурный диапазон:
Торцевое уплотнение Grundfos CR HQQE -30 °С до +150 °С (уплотнение EPDM)
Торцевое уплотнение Grundfos CR HQQV -30 °C до +180 °С (уплотнение VITON)
|
Условное обозначение насоса и уплотнения |
|
|
H Тип уплотнения |
H Сбалансированное картриджное уплотнение |
|
QQ Материал пары трения |
Q Карбид кремния B Графит U Карбид вольфрама |
|
E Материал вторичного уплотнения |
E EPDM |
|
d1 (диаметр вала) |
d3 |
M |
d7 |
L |
L1 |
L3 |
|
12 |
25 |
M28*1.5 |
29 |
55 |
19 |
30 |
|
16 |
30.5 |
M33*1.5 |
34 |
57.5 |
20 |
30.5 |
