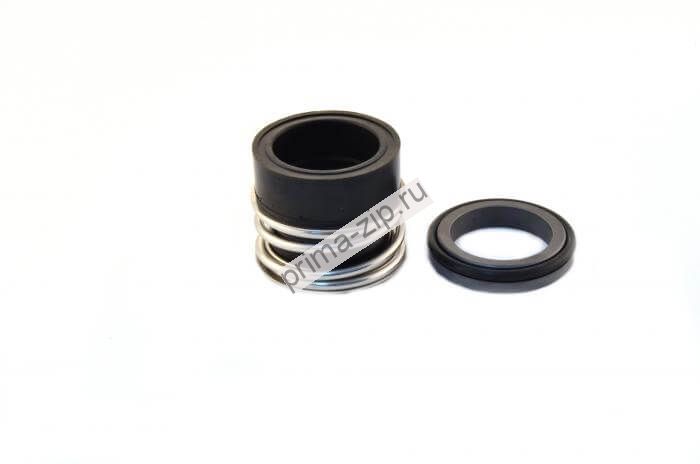

Мех. торц. уплотнение SNMG13-16mm Car/Sic/EPDM/G6
Описание Мех. торц. уплотнение SNMG13-16mm Car/Sic/EPDM/G6
Торцовые уплотнения серии MG - это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-13 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-13 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
| Наименование | d1 | d3 | d7 | L33 | L4 | d12 | L14 |
| Уплотнение торцевое MG13-10 | 10 | 22.5 | 21.0 | 33.4 | 6.6 | 19.2 | 6.6 |
| Уплотнение торцевое MG13-12 | 12 | 25.0 | 23.0 | 33.4 | 6.6 | 21.6 | 5.6 |
| Уплотнение торцевое MG13-14 | 14 | 28.5 | 25.0 | 33.4 | 6.6 | 24.6 | 5.6 |
| Уплотнение торцевое MG13-15 | 15 | 28.5 | 27.0 | 33.4 | 6.6 | 24.6 | 6.6 |
| Уплотнение торцевое MG13-16 | 16 | 28.5 | 27.0 | 33.4 | 6.6 | 28.0 | 7.5 |
