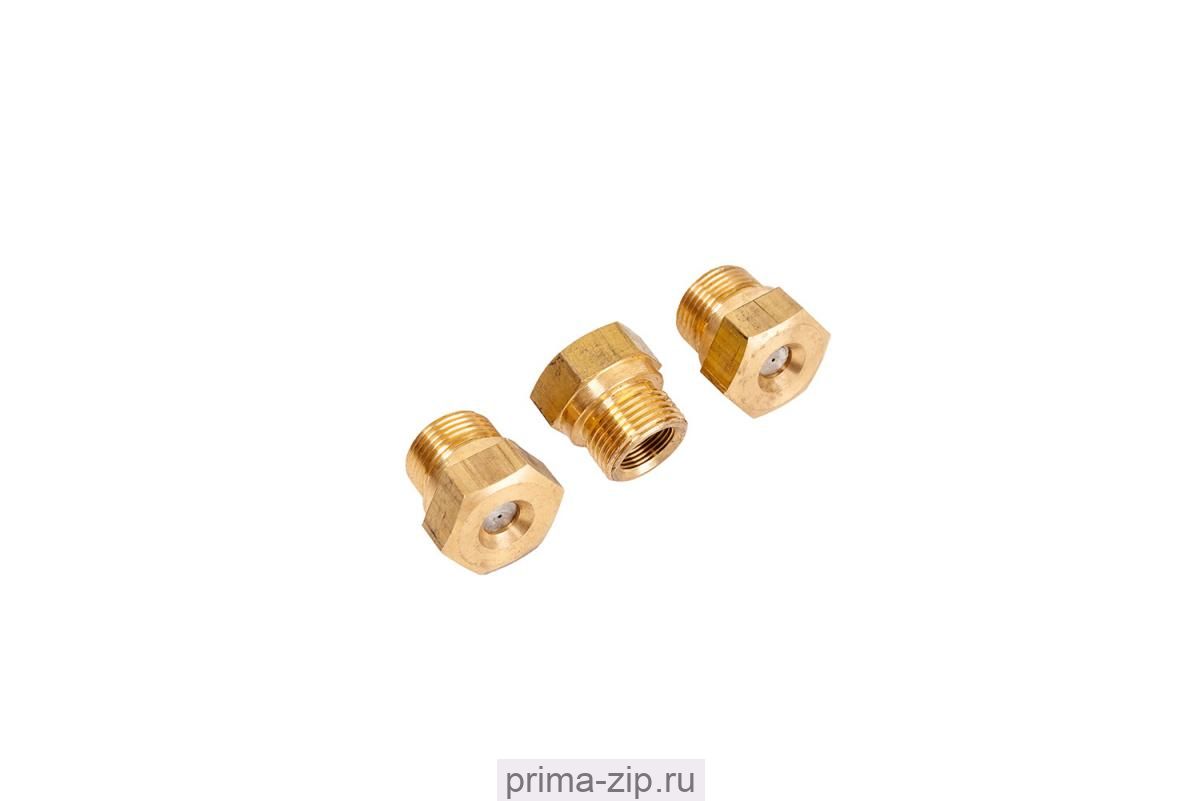

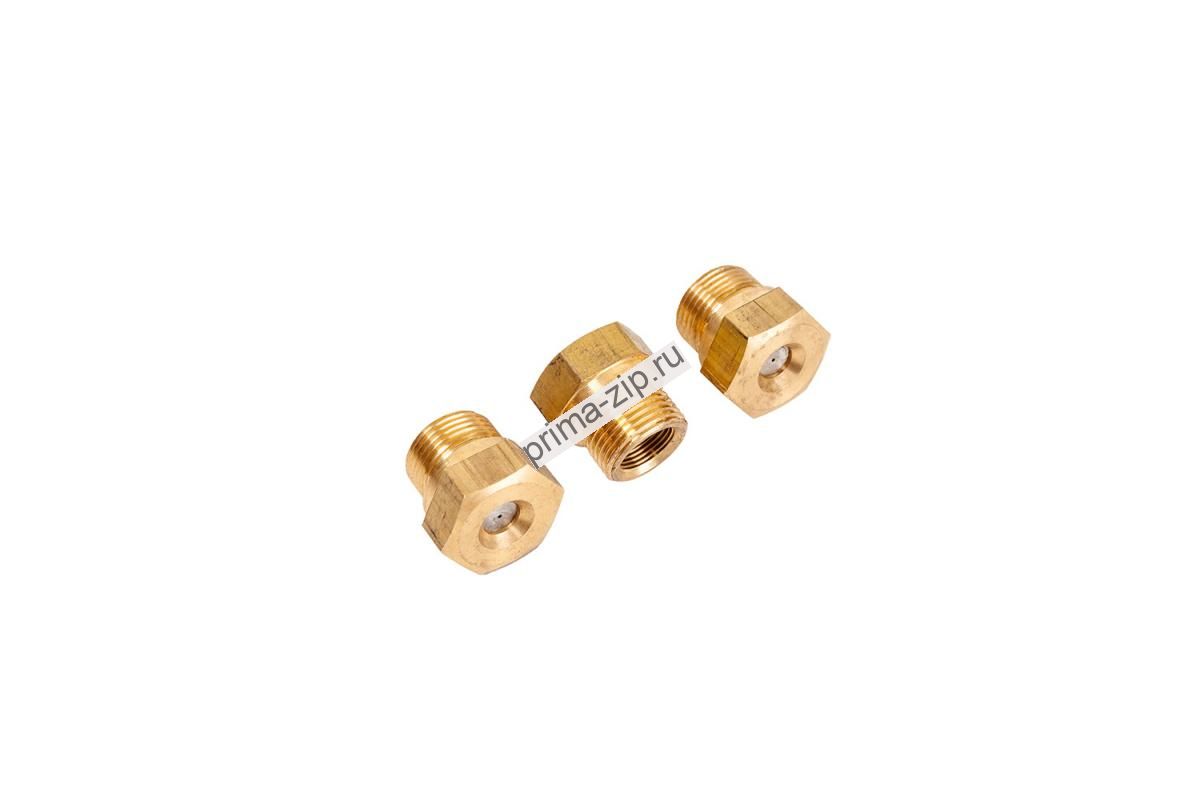

Форсунка КП 02.400 ( 335.01.00.650 )

1 714 руб.

Подробнее

Уточняйте наличие

ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!

Как получить товар:

1Доставка ТК "Деловые Линии".
2Доставка ТК "СДЭК" .
3Самовывоз по адресу : г.Москва, ул.Мироновская 2
4Другой вариант доставки .

УСТАНОВКА ПРОМЫСЛОВАЯ ПАРОВАЯ ПЕРДВИЖНАЯ ППУА-1600

Каталог запасных частей

Рисунок 1 – Установка промысловая паровая передвижная

№ поз	Обозначение	Наименование	Примечание
1	КП.00.000	Котел паровой	Рисунок 2
2		Трансмиссия
5	35.05.00.000	Цистерна
6		Система топливная
7		Обвязка
8		Электрооборудование КИПиА	Приложение А
11		Воздуховод
13	НППУА.13.01.000	Труба магистральная	Рисунок 6
17		Система выхлопа
18	НППУА.18.01.100	Колено соединительное	Рисунок 7
19	НППУА.19.00.000	Узел запорный	Рисунок 8

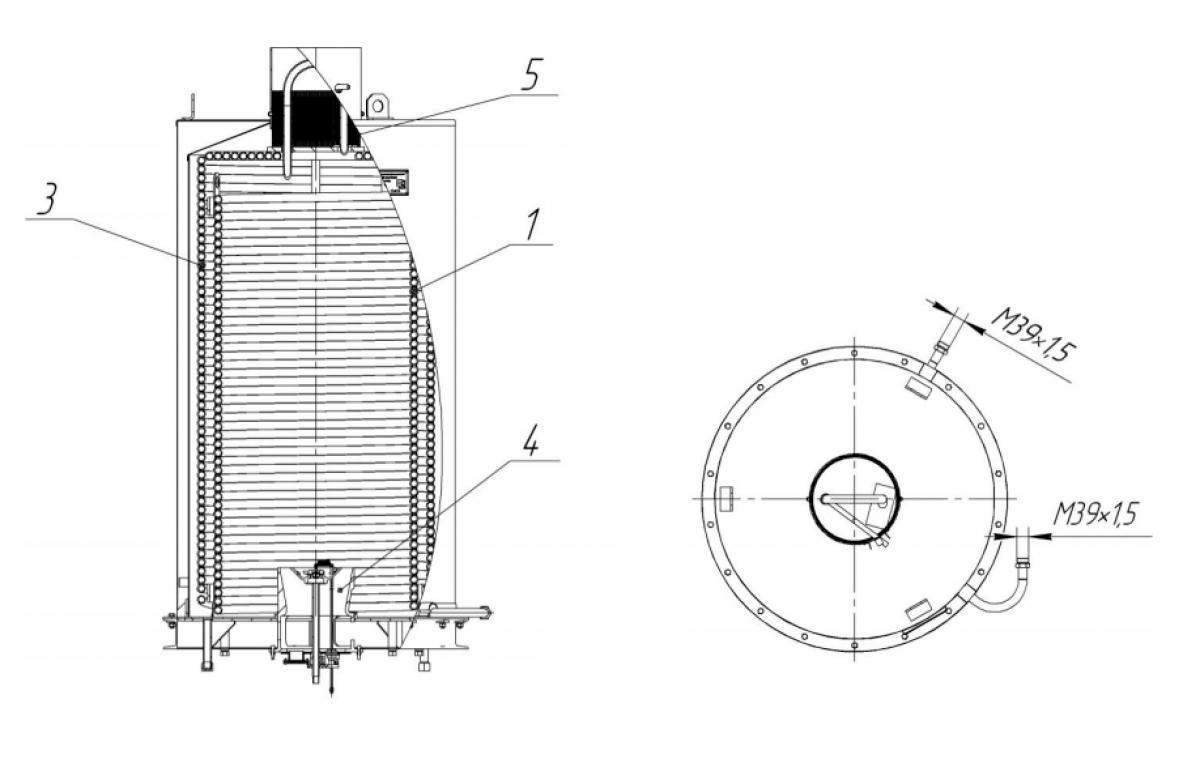

Рисунок 2 – Котел паровой

№ поз	Обозначение	Наименование	Кол.	Примечание
1	КП.01.100	Змеевик внутренний	1
2	КП.01.300	Змеевик наружный	1
3	КП.02.000	Устройство горелочное	1	Рисунок 3
4	335.01.00.600	Устройство горелочное	1	Рисунок 4
5	КП.01.500	Искрогаситель	1

Рисунок 3 – Устройство горелочное трехфорсуночное

№ поз	Обозначение	Наименование	Кол.	Примечание
1	КП.02.001*	Корпус	1
2	КП.02.100	Корпус в сборе	1
3	КП.02.400	Форсунка	3	Рисунок 5
4	КП.02.300	Электрод в сборе	1
5	КП.02.003	Спираль	1
6	КП.02.012	Стекло	1
7	КП.02.200	Основание	1

*Поставляется по отдельному заказу

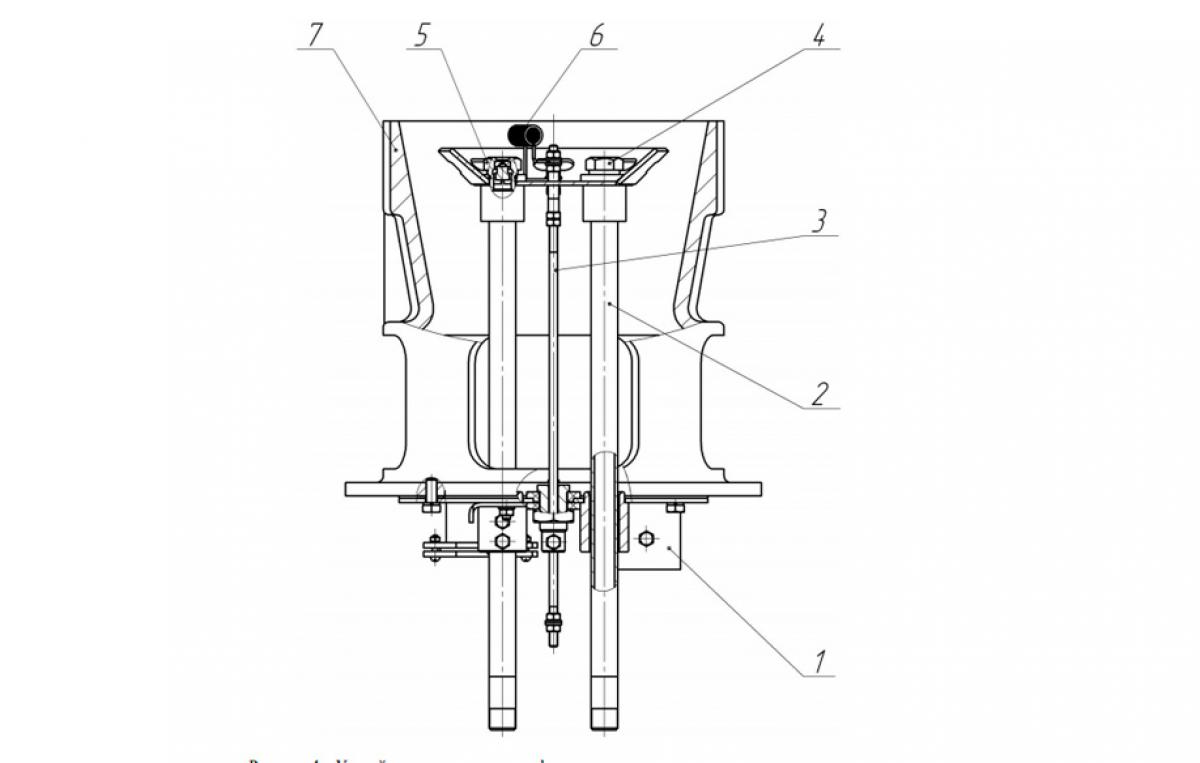

Рисунок 4 – Устройство горелочное двухфорсуночное

№ поз	Обозначение	Наименование	Кол.	Примечание
1	335.01.00.610	Основание	1
2	335.01.00.630	Стабилизатор	1
3	335.01.00.640	Электрод в сборе	1
4	335.01.00.650	Форсунка	1	Рисунок 5
5	КП.02.400	Форсунка	1	Рисунок 5
6	35.01.00.606	Спираль	1
7	КП.02.001*	Корпус	1

*Поставляется по отдельному заказу

Рисунок 5 – Форсунка

№ поз	Обозначение	Наименование	Кол.	Примечание
1	КП.02.401	Корпус	1	КП.02.400, 335.01.00.600
2	КП.02.402	Сопло	1	КП.02.400 (отв. ø0,8)
2	335.01.00.651	Сопло	1	335.01.00.650 (отв. ø1,2)
3	КП.02.403	Завихритель	1	КП.02.400, 335.01.00.600

Трансмиссия

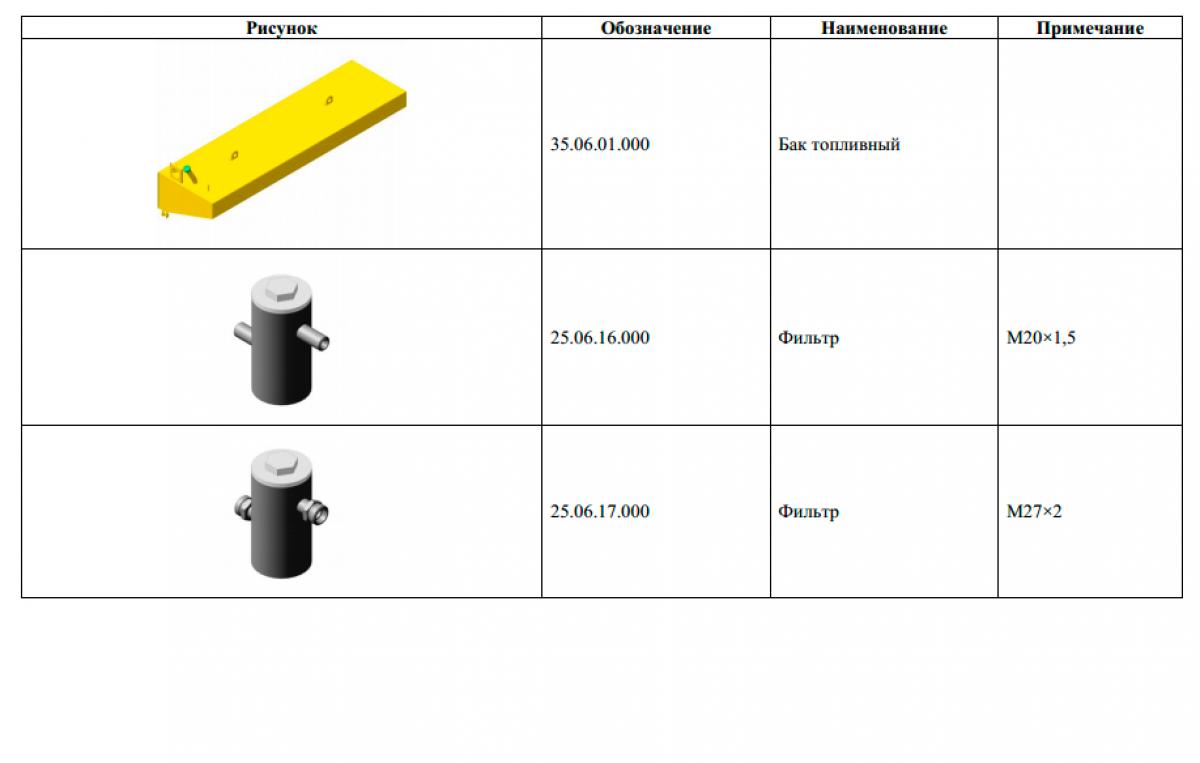

Система топливная

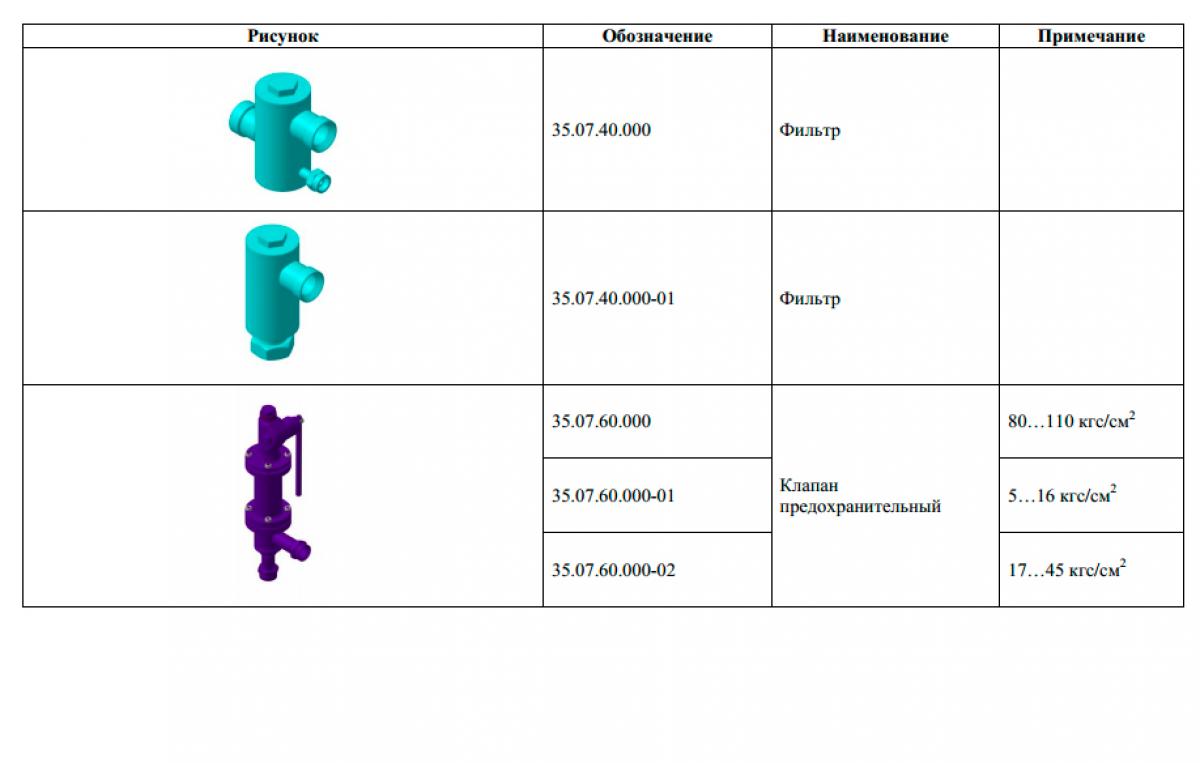

Обвязка

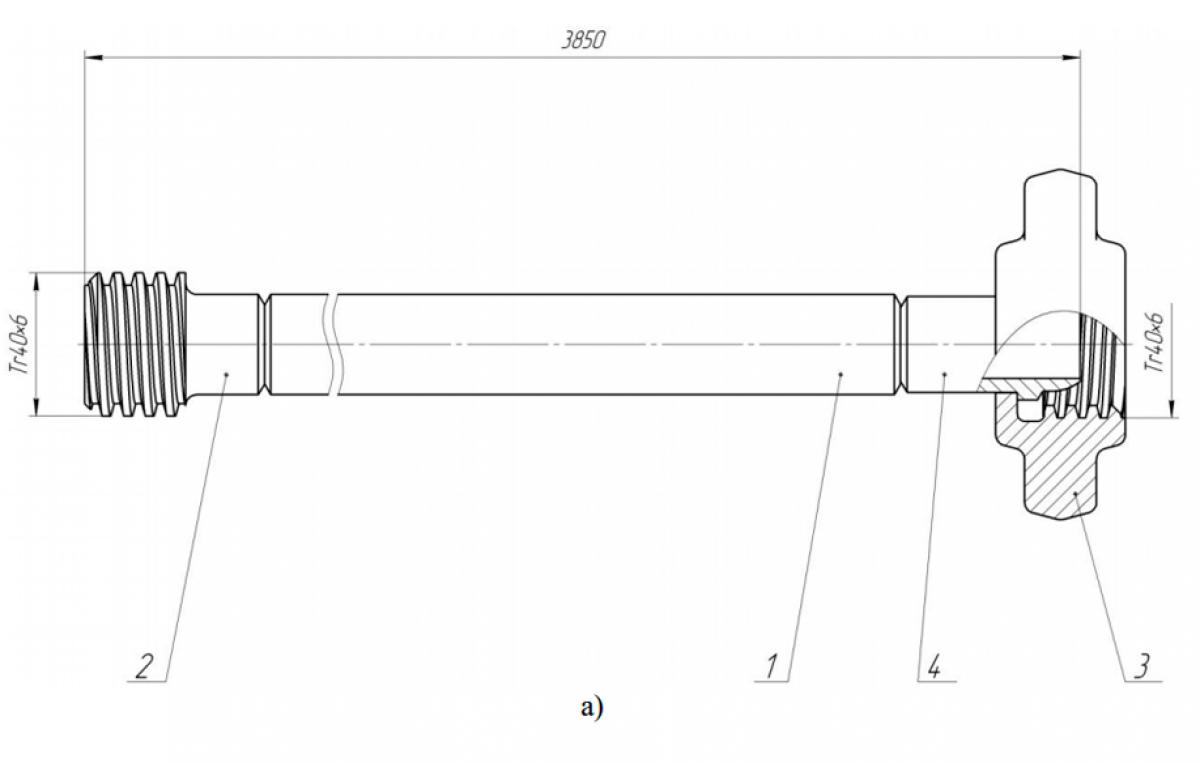

Рисунок 6: а) Труба магистральная
б) БРС ППУА

№ поз	Обозначение	Наименование	Кол.	Примечание
1	НППУА.13.01.001	Труба	1
2	НППУА.13.01.002	Муфта	1
3	НППУА.13.01.003	Гайка накидная	1
4	НППУА.13.01.004	Ниппель	1

Рисунок 7 – Колено соединительное

№ поз	Обозначение	Наименование	Кол.	Примечание
1	НППУА.18.01.101	Колено	1
2	НППУА.13.01.002	Муфта	1
3	НППУА.13.01.003	Гайка накидная	1
4	НППУА.13.01.004	Ниппель	1

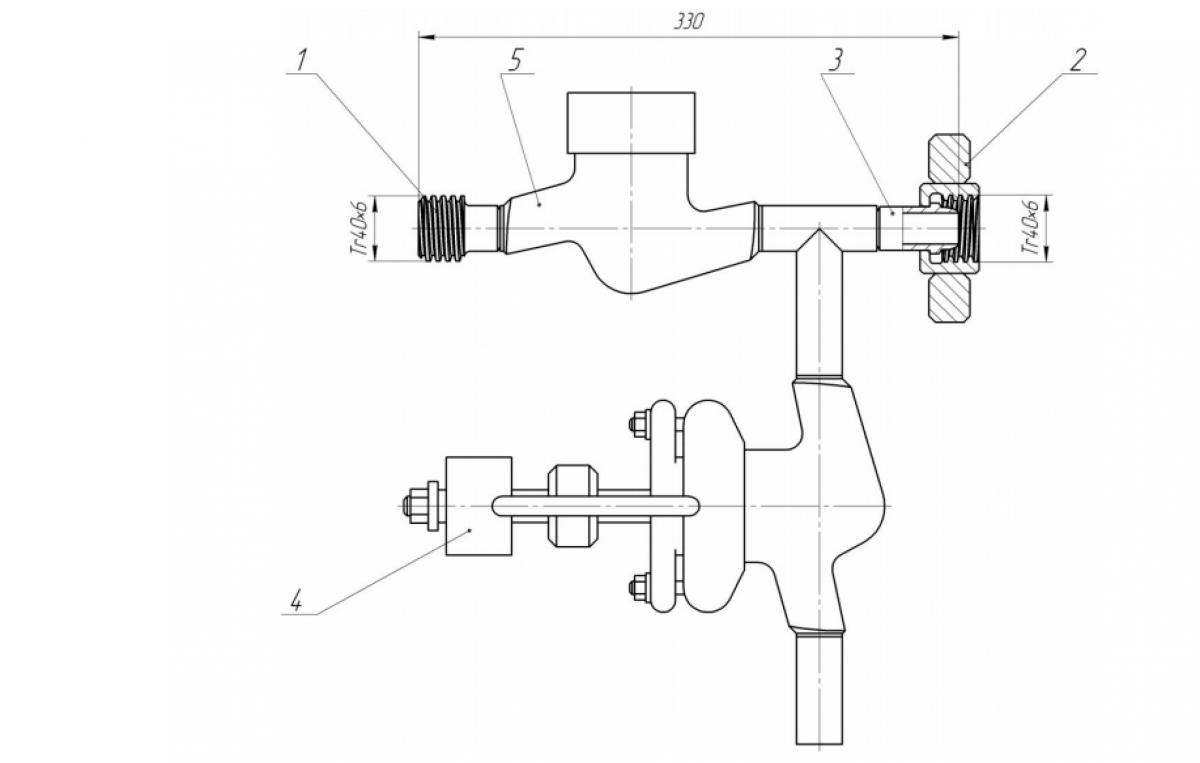

Рисунок 8 – Вентиль запорный

№ поз	Обозначение	Наименование	Кол.	Примечание
1	НППУА.13.01.002	Муфта	1
2	НППУА.13.01.003	Гайка накидная	1
3	НППУА.13.01.004	Ниппель	1
4	999-20-0	Вентиль запорный для пара	1
5	720-20-0А	Клапан обратный	1

Приложение А

Электрооборудование КИПиА

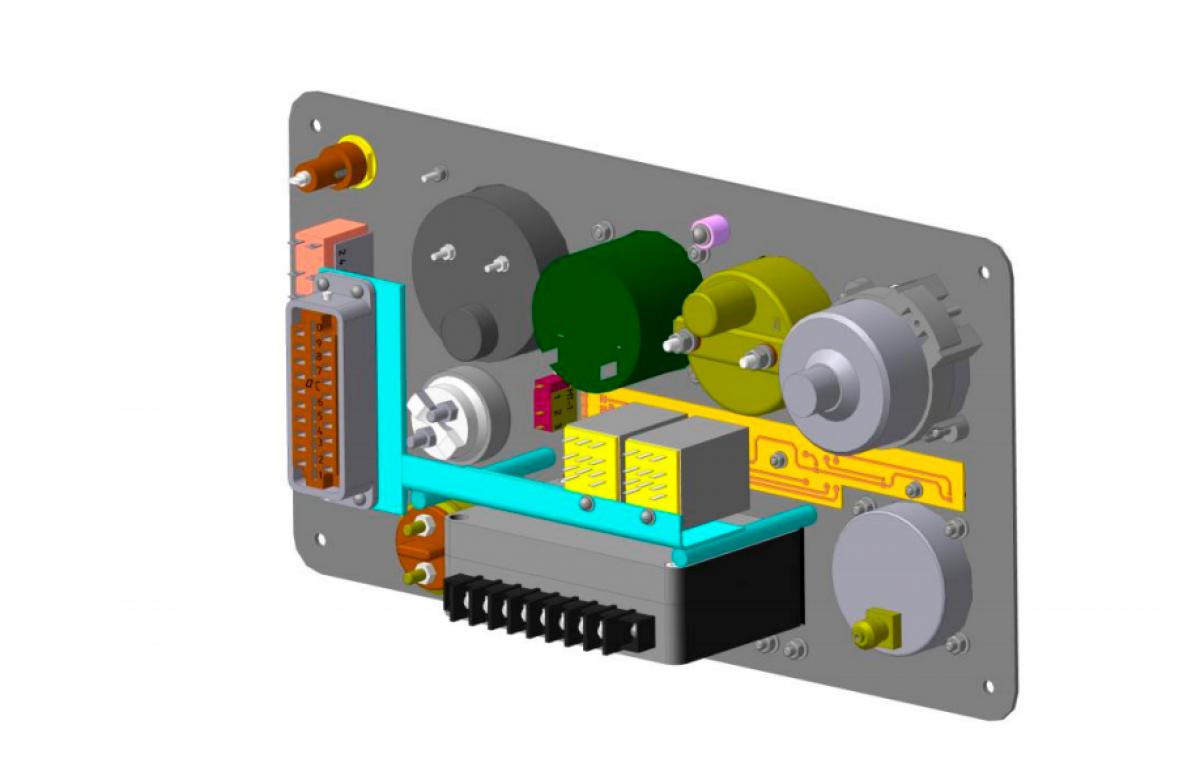

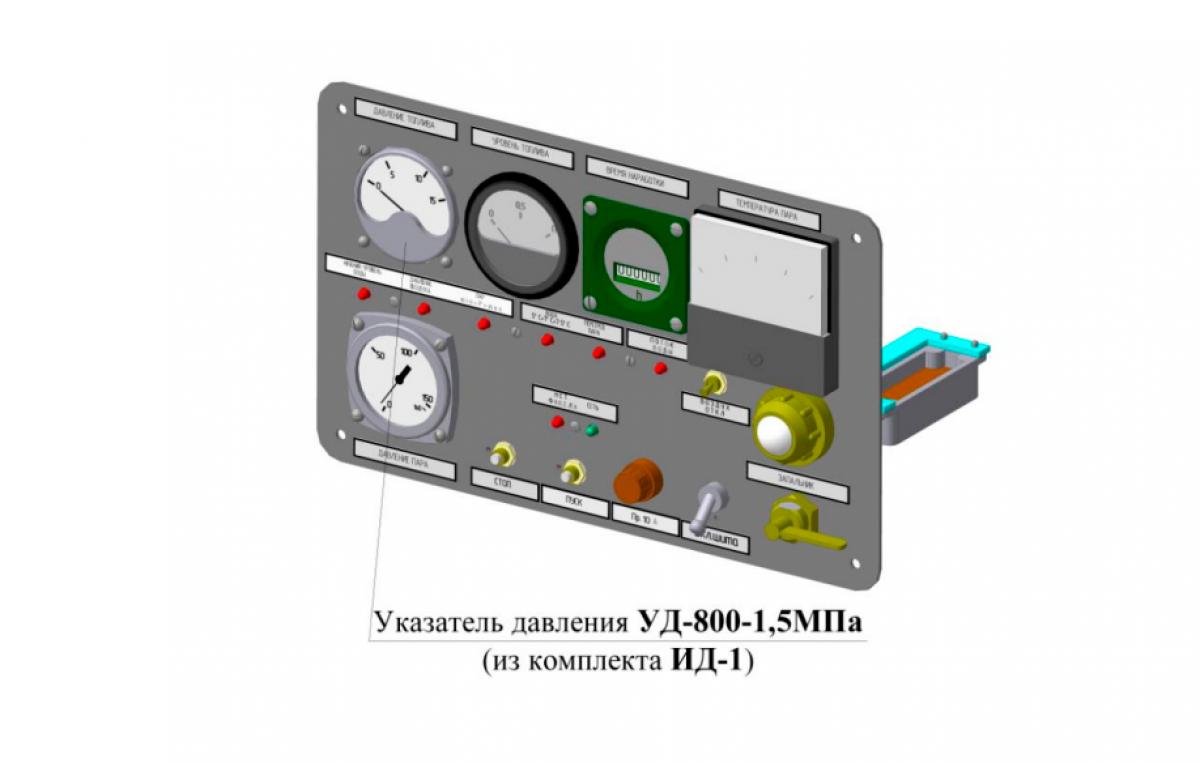

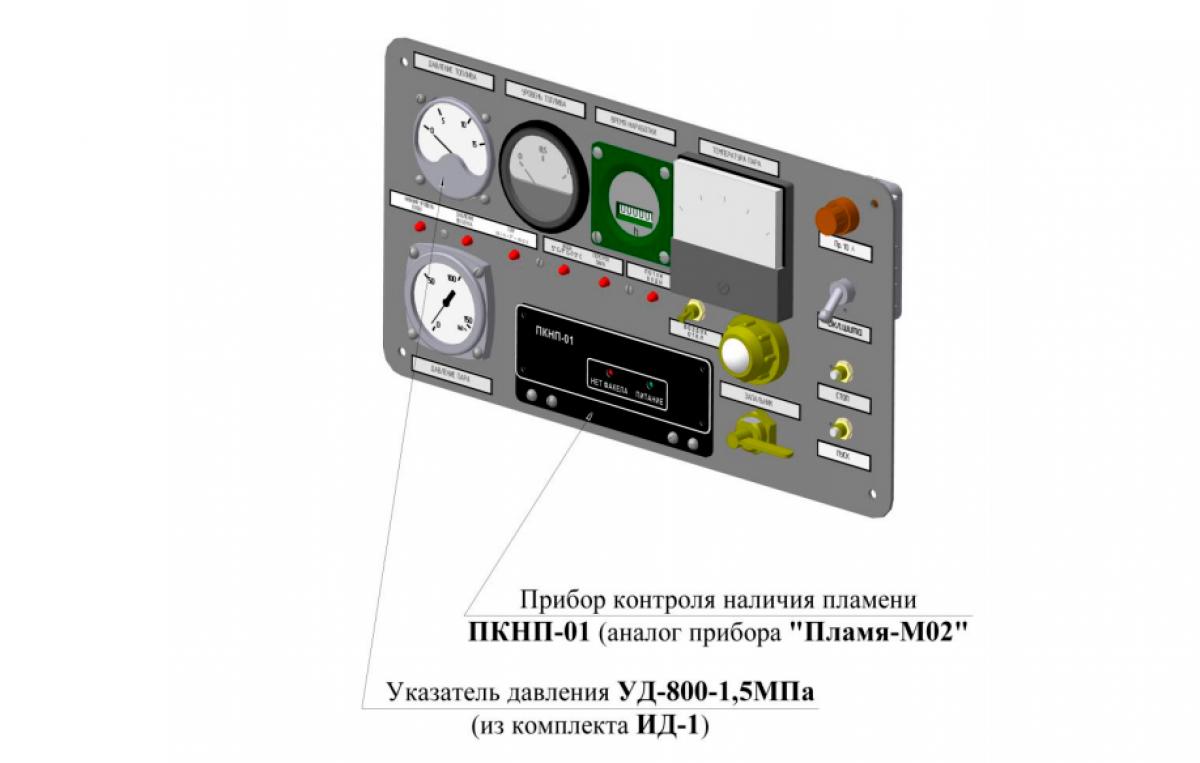

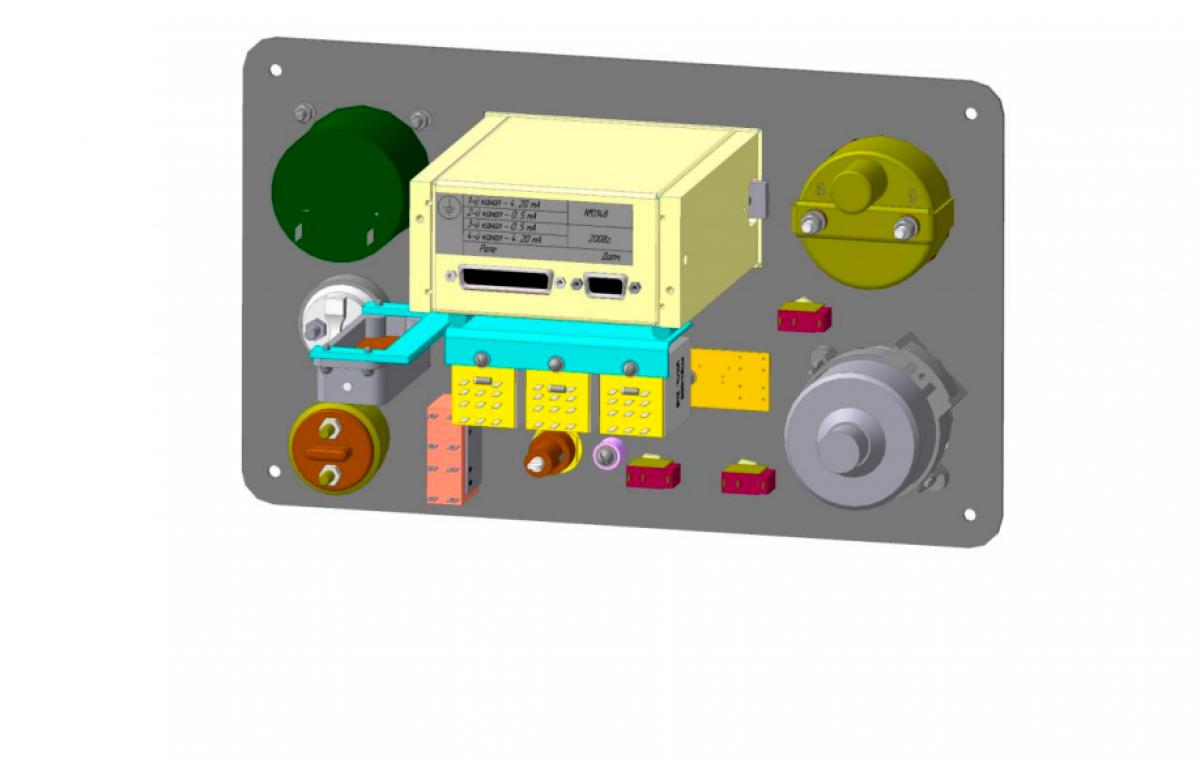

Щит приборов НППУА.08.01.000-11 на шасси автомобилей Урал, КАМАЗ, КрАЗ

Щит приборов НППУА.08.01.000-31 на шасси автомобилей Урал, КАМАЗ, КрАЗ

Щит приборов НППУА.08.01.000-04 на шасси автомобилей Урал, КАМАЗ, КрАЗ

Щит приборов НППУА.08.01.000-05 на шасси автомобилей Урал, КАМАЗ, КрАЗ

Кожух щита приборов НППУА.08.12.000-17 на шасси автомобилей КрАЗ-250, КрАЗ-255

Жгуты проводов

№ п/п	Обозначение	Наименование	Примечание
1	НППУА.08.10.000-00	Жгут	Установка ППУА однофункциональная на шасси автомобиля Урал (длиннобазовом) с прибором контроля пламени ПКНП-02, автомобильным датчиком давления топлива типа 14.38100.10 для контроля давления топлива
2	НППУА.08.10.000-01	Жгут	Установка ППУА многофункциональная на шасси автомобиля Урал (длиннобазовом) с прибором контроля наличия пламени ПКНП-02, индикатором давления ИД-1 для контроля давления топлива
3	НППУА.08.10.000-02	Жгут	Установка ППУА однофункциональная на шасси автомобиля Урал (короткобазовом) с прибором контроля наличия пламени ПКНП-01 (Пламя-М02), автомобильным датчиком давления топлива типа 14.3
4	НППУА.08.10.000-03	Жгут	Установка ППУА многофункциональная на шасси автомобиля Урал (длиннобазовом) с прибором контроля наличия пламени ПКНП-01, индикатором давления ИД-1 для контроля давления топлива
5	НППУА.08.10.000-11	Жгут	Установка ППУА многофункциональная на шасси автомобиля Урал (длиннобазовом) с сигнализ
6	НППУА.08.10.000-12	Жгут	Установка ППУА многофункциональная на шасси автомобиля КрАЗ с сигнализатором температуры и давления СТДЭ-1
7	НППУА.08.10.000-13	Жгут	Установка ППУА многофункциональная на шасси автомобиля КАМАЗ с сигнализатором температуры и давления СТДЭ-1
8	НППУА.08.10.000-17	Жгут	Установка ППУА однофункциональная на шасси автомобиля КрАЗ-250 с прибором контроля наличия пламени ПКНП-02, индикатором давления ИД-1 для контроля давления топлива, тахометром Тми2-М1
9	НППУА.08.10.000-18	Жгут	Установка ППУА однофункциональная на шасси автомобиля КрАЗ-255 с прибором контроля наличия пламени ПКНП-02, автомобильным датчиком давления топлива типа 14.38100.10 для контроля д
10	НППУА.08.10.000-19	Жгут	Установка ППУА многофункциональная на шасси автомобиля КрАЗ-655 с прибором контроля наличия пламени ПКНП-01, индикатором давления ИД-1 для контроля давления топлива
11	НППУА.08.10.000-32	Жгут	Установка ППУА однофункциональная на шасси автомобиля КАМАЗ-43118 с прибором контроля наличия пламени ПКНП-01, индикатором давления ИД-1 для контроля давления топлива
12	НППУА.08.10.000-50	Жгут	Установка ППУА многофункциональная на шасси автомобиля Урал (длиннобазовом) с ДС-Б-050М и приборами ДМ2010 и ИД-1 для контроля низкого давления пара
