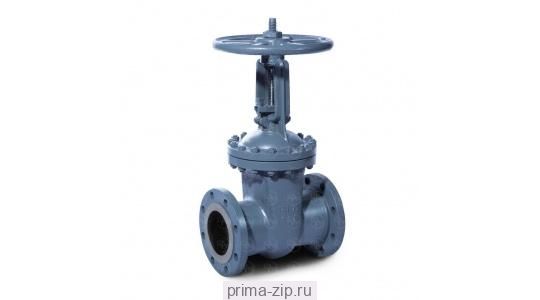

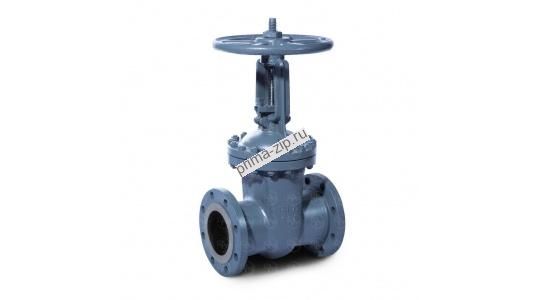

Задвижка клиновая ЗК300*250-С-Х-К3/24-К55/РР/В/С
Описание Задвижка клиновая ЗК300*250-С-Х-К3/24-К55/РР/В/С
ЗАДВИЖКА КЛИНОВАЯ ЗК
| (типа т/ф 31 (с,лс,нж) 41нж; | PN 1,6(16); 2,5(25); 4,0(40);6,3(63); |
|---|---|
| 31(с,лс,нж)15нж; 31(с,дс,нж) 16нж; | 10,0(100); 16,0(160); 20,0(200); 25,0(250) |
| 31(с,лс,нж)18нж; 31(с,лс,нж) 45нж) | МПа (кгс/см2) |
| DN 15; 20; 25; 32; 40; 50; 80; 100; 150 |
Задвижки клиновые, полнопроходные, с выдвижным шпинделем предназначены для использования в качестве запорных устройств на трубопроводах для жидких и газообразных рабочих сред, по отношению к которым материалы основных деталей задвижек являются коррозионностойкими, с рабочей температурой до +560°С в зависимости от материальных исполнений. Задвижки применяются на технологических линиях нефтегазодобывающей и нефтегазо-перерабатывающей промышленности, энергетики и коммунального хозяйства.
Герметичность затвора задвижек по классу А ГОСТ 9544
Материалы уплотнительных поверхностей седел и клина - нержавеющие стали и сплавы.
Присоединение к трубопроводу:
- муфтовое (резьба внутренняя трубная цилиндрическая G по ГОСТ6357 или метрическая);
- фланцевые соединения: для изделий на номинальные давления PN20 МПа (200 кгс/см2) - по ГОСТ 12815 и ГОСТ 12821;
- для изделий на более высокие номинальные давления - по ГОСТ 9399 со штуцерами по ГОСТ 9400, ГОСТ 22790, ГОСТ 22792 и линзами по ГОСТ 10493;
- с патрубками под приварку на корпусах (разделка по ГОСТ 16037, ГОСТ 22790)
По спецзаказу возможно изготовление с другими типами присоединения к трубопроводу.
По желанию потребителя задвижки могут комплектоваться ответными фланцами по ГОСТ 12821, крепежными деталями и межфланцевыми уплотнительными прокладками
.
Тип управления: ручное.
По спецзаказу возможно изготовление в исполнениях с электроприводом и под электропривод.
МАТЕРИАЛЬНЫЕ ИСПОЛНЕНИЯ ЗАДВИЖЕК
| Материал основных деталей | Температура рабочей среды, ºC, max | Температура окруж. среды, ºС, min | Климатическое исполнение | Усл. обозн. |
| матер. исполн. | ||||
| Сталь 35 ГОСТ 1050 |
425 | Минус 40 | У1 | У |
| Сталь 40Х ГОСТ 4543 |
Минус 60 | ХЛ1 | Х | |
| Сталь 15ХМ ГОСТ 4543 |
560 | Минус 40 | У1 | |
| Т | ||||
| Сталь 12Х18Н10Т ГОСТ 5632 |
Минус 60 | УХЛ1 | Н | |
| Сталь 10Х17Н13М3Т ГОСТ 5632 |
С | |||
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ПРИМЕЧАНИЯ
- * Отсутствующие числовые разряды заполняются нулями.
- **Для изделий в исполнениях «фланцевое» (ГОСТ 12815) и «с ответными фланцами». (ГОСТ 12821) в скобках дополнительно указываются исполнения фланцев корпуса по ГОСТ 12815 (см. пример).
- ***Обозначение может содержать до 4 знаков.
Пример условного обозначения задвижки с номинальным диаметром DN 50, с фланцевым, исполнения 1 по ГОСТ 12815 присоединением к трубопроводу (без комплекта ответных фланцев), на номинальное давление PN 1,6 МПа (16 кгс/см2), умеренного климатического исполнения (материал - сталь 20), с ручным управлением: Задвижка клиновая ЗК-050-ФЛ(1)-016-У-У1-РУ ТУ 3741-004-80641210-2011.
