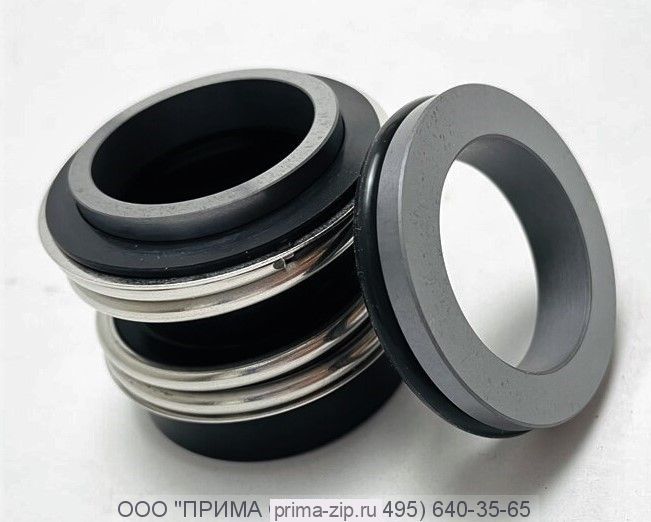

Уплотнение торцевое MG12/22-G6 SIC/SIC/VITON
Описание Уплотнение торцевое MG12/22-G6 SIC/SIC/VITON
Уплотнение торцевое MG12/22-G6 SIC/SIC/VITON
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо - карбид кремния
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо - карбид кремния
2-неподвижное кольцо - карбид кремния
3-сильфон VITON
4-пружина (сталь AISI 316)
5-обойма (сталь AISI 316)

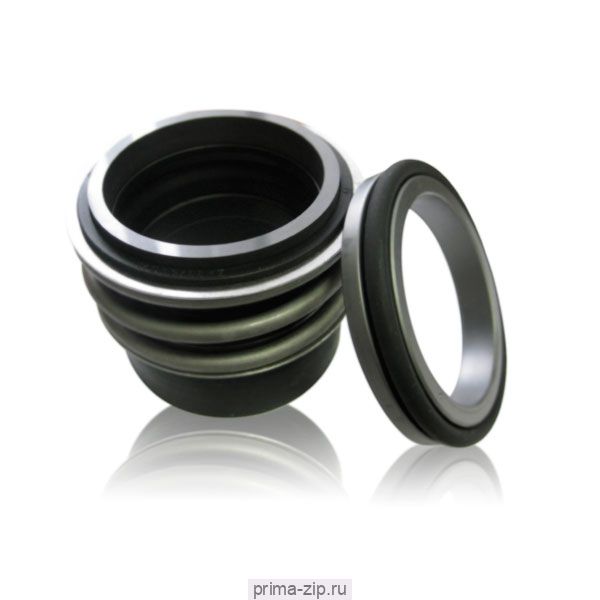

Торцевое уплотнение MG-12 с неподвижными кольцами типа G6
3-сильфон VITON
4-пружина (сталь AISI 316)
5-обойма (сталь AISI 316)
Торцевое уплотнение MG-12 с неподвижными кольцами типа G6
| Наименование | d1 | d3 | d7 | L23 | L4 | d12 | L14 |
| Уплотнение торцевое MG12-22 | 22 | 37.0 | 37.0 | 30.0 | 7.5 | 35.0 | 7.5 |
