Торцевое уплотнение для насоса КММ-Е 100-80-160/2-55
Описание Торцевое уплотнение для насоса КММ-Е 100-80-160/2-55
( CAR/CER/VITON )
Применение торцовых уплотнений
1. Насосы типов КМ, КМЛ, ХМ, ВВН, Иртыш производства «ЭНА», Катайского насосного завода, «Промприбор», «Взлет»
2. Насосы типов НМШ, ВКс, НДВ, НДС, А1 3В, КМ производства «Ливгидромаш».
3. ОНЦ и ОНВ производства «Пищмашсервис», «ЭНА».
4. Гомогенизаторы, диспергаторы, маслообразователи, аппараты РПА производства «ЭНА», «Молмаш» и др. предприятий.
5. Роторные пищевые насосы ОРА производства «Брестмаш» и «Пищмашсервис».
6. Насосы производства: WILO, CALPEDA, LOWARA, EBARA, Pedrollo, ESPA, INOXPA, Packo, ALFA-LAVAL, Hydro-Vacuum, Kolmeks.
|

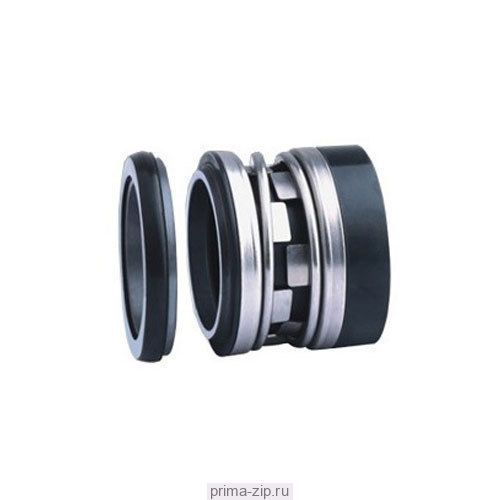

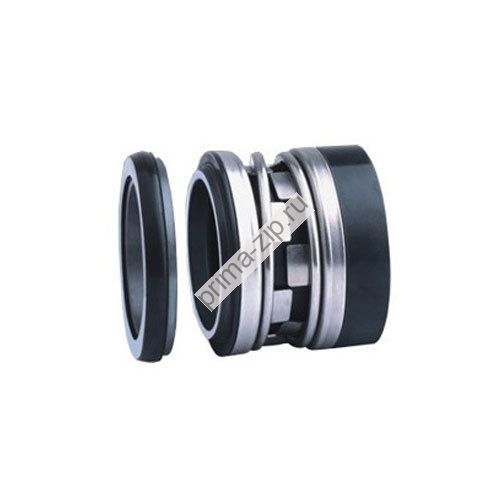

Условное обозначение уплотнения 40mm 2100К M AAR1S1 |
| 40mm - диаметр вала в месте установки уплотнения (40 мм) |
|
2100 - тип уплотнения (резиновый сильфон) |
|
К - длина уплотнения (стандартная L3+) |
|
M - тип седла |
|
Исполнение по материалу вращающейся части |
|
A - тип резины (фторкаучук) вращающейся части |
|
Исполнение по материалу неподвижной части |
|
A - тип резины (фторкаучук) неподвижной части |
|
Материал пары трения |
|
R - материал вращающегося кольца (графит пропитанный смолой) |
|
Материал металлических частей |
|
1 - нержавеющая сталь 316 (аналог Х17Н13М3Т) |
Исполнение по материалу резиновых деталей уплотнения
| Материал | Обозначение | Температура | Уплотняемые среды |
| Этиленпропиленовый каучук |
G | - 15 +135 °С |
Вода, нейтральные,
слабоагрессивные жидкости
|
| Нитрильный каучук | B | - 15 +105 °С | Вода, масло, слабоагрессивные жидкости |
| Фторкаучук | A | - 15 +150 °С | Бензин, слабоагрессивные химические жидкости |
Исполнение по материалу пары трения и металлических деталей
| Материал | Обозначение |
| Графит, пропитанный смолой вращающееся кольцо | R |
| Керамика 99,5% неподвижное кольцо (седло) | C |
| Карбид кремния неподвижная и вращающаяся части | S |
| Сталь 316 (X5CrNiMo1712) соответствует исполнению «Е» | 1 |
