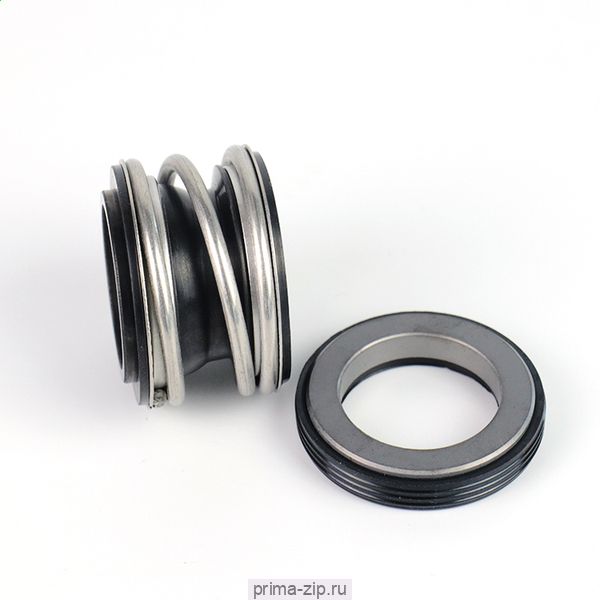

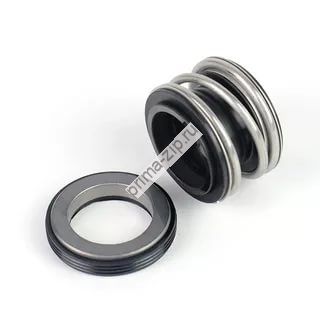

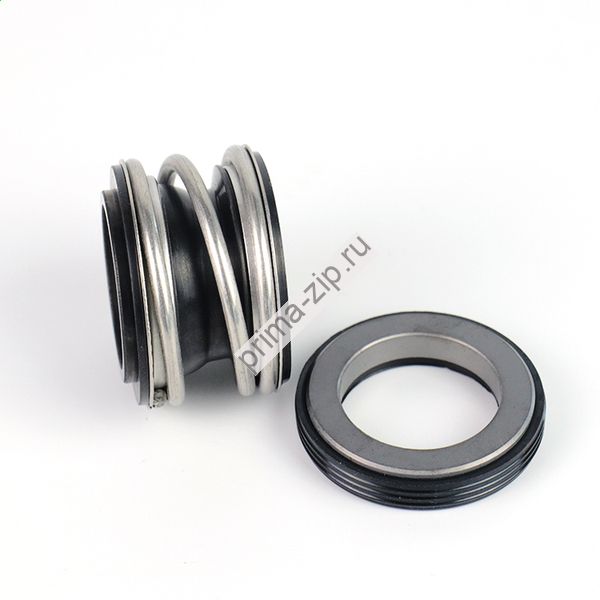

Торцевое уплотнение M-MG1/25 BVEGG
Описание Торцевое уплотнение M-MG1/25 BVEGG
полный аналог Burgmann
Условия эксплуатации :
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо ( карбид кремния )
2-неподвижное кольцо ( карбид кремния )
3-сильфон EPDM
4-пружина (сталь AISI 304 )
5-обойма (сталь AISI 304 )
3-сильфон EPDM
4-пружина (сталь AISI 304 )
5-обойма (сталь AISI 304 )
| L,мм | d1,мм | d3,мм | D1,мм | D2,мм | D3,мм | L1,мм | L2,мм | L3,мм | L4,мм |
| 23.2* | 25 | 42 | 40 | 38 | 40.5 | 7.5 | 7.5 | 10.5 | 11.4 |
