Торцевое уплотнение M-M3N/24 EBPGG
Описание Торцевое уплотнение M-M3N/24 EBPGG

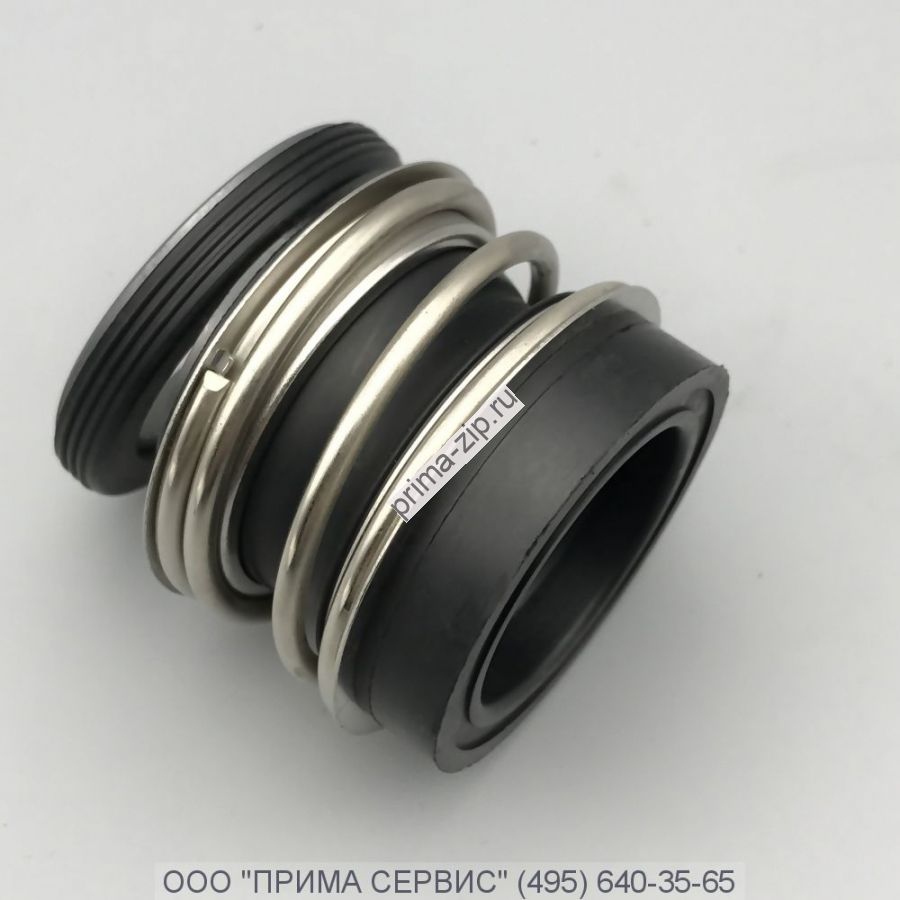

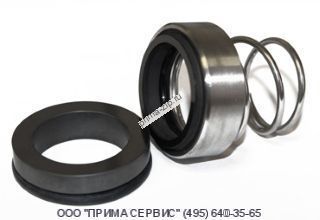

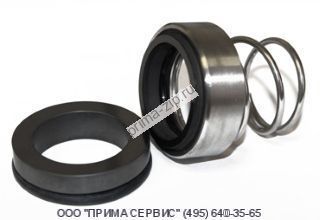

Сильфонное торцевое уплотнение M-M3N/24 EBPGG Диапазон температур: -30 до +220 °C Диапазон давлений: до 1.2 МПа Линейная скорость: до 20 м/с Жидкости: ГСМ, вода, масло, слабые кислоты,спирты.
| Давление | Скорость | Температура | Среда |
| До 1.2 | до 20 м/с | от -30 до +220 °C | ГСМ, Вода, масло, слабые кислоты, спирты, слабо -агрессивные жидкости и др. |
| Модель | d1 | d3 | BT | G4 | G9 | G6 | |||||||||
| d2 | L1 | L2 | d2 | L1 | L2 | d2 | d8 | L1 | L2 | d2 | L1 | L2 | |||
| M3N-8 | 8 | 18 | 17,1 | 20,5 | 5,5 | 19,2 | 18,9 | 7 | |||||||
| M3N-10 | 10 | 19 | 18,1 | 20,5 | 5,5 | 19,2 | 22,1 | 6,6 | 21 | 3 | 25,5 | 10 | 21 | 22,1 | 6,6 |
| M3N-11 | 11 | 20 | 20,6 | 23,5 | 5,5 | ||||||||||
| M3N-12 | 12 | 21 | 20,6 | 23,5 | 5,5 | 21,6 | 21,1 | 5,6 | 23 | 3 | 26 | 10 | 23 | 22,6 | 6,6 |
| M3N-13 | 13 | 22 | 23,1 | 28 | 6 | ||||||||||
| M3N-14 | 14 | 23 | 23,1 | 28 | 6 | 24,6 | 21,1 | 5,6 | 25 | 3 | 26,5 | 10 | 25 | 23,1 | 6,6 |
| M3N-15 | 15 | 24 | 26,9 | 29 | 7 | 24,6 | 24,1 | 6,6 | |||||||
| M3N-16 | 16 | 26 | 26,9 | 30 | 7 | 28 | 25 | 7,5 | 27 | 3 | 28 | 10 | 27 | 24,6 | 6,6 |
| M3N-17 | 17 | 26 | 26,9 | 30 | 7 | ||||||||||
| M3N-18 | 18 | 29 | 30,9 | 32 | 8 | 30 | 26,5 | 8 | 33 | 3 | 31 | 11,5 | 33 | 27 | 7,5 |
| M3N-19 | 19 | 31 | 30,9 | 33 | 8 | 35 | 27,5 | 7,5 | |||||||
| M3N-20 | 20 | 31 | 30,9 | 33 | 8 | 35 | 27,5 | 7,5 | 35 | 3 | 33,5 | 11,5 | 35 | 29,5 | 7,5 |
| M3N-22 | 22 | 33 | 35,4 | 33 | 8 | 35 | 29 | 7,5 | 37 | 3 | 33 | 11,5 | 37 | 29 | 7,5 |
| M3N-23 | 23 | 36 | 35,4 | 35 | 8 | ||||||||||
| M3N-24 | 24 | 35 | 35,4 | 35 | 8 | 38 | 30,5 | 7,5 | 39 | 3 | 35 | 11,5 | 39 | 31 | 7,5 |
| M3N-25 | 25 | 36 | 38,2 | 35,5 | 8,5 | 38 | 32 | 7,5 | 40 | 3 | 38 | 11,5 | 40 | 34 | 7,5 |
| M3N-26 | 26 | 39 | 38,2 | 35,5 | 8,5 | 40 | 32,5 | 8 | |||||||
| M3N-28 | 28 | 40 | 43,3 | 38 | 9 | 42 | 33,5 | 9 | 43 | 3 | 38 | 11,5 | 43 | 34 | 7,5 |
| M3N-30 | 30 | 43 | 43,3 | 39 | 9 | 45 | 35 | 10,5 | 45 | 3 | 38 | 11,5 | 45 | 34 | 7,5 |
| M3N-32 | 32 | 46 | 43,3 | 39 | 9 | 48 | 38,5 | 10,5 | 48 | 3 | 40 | 11,5 | 48 | 36 | 7,5 |
| M3N-33 | 33 | 47 | 53,5 | 50,5 | 11,5 | ||||||||||
| M3N-34 | 34 | 48 | 53,5 | 50,5 | 11,5 | ||||||||||
| M3N-35 | 35 | 49 | 53,5 | 50,5 | 11,5 | 52 | 39 | 11 | 50 | 3 | 40 | 11,5 | 50 | 36 | 7,5 |
| M3N-36 | 36 | 50 | 53,5 | 50,5 | 11,5 | ||||||||||
| M3N-38 | 38 | 53 | 60,5 | 50,5 | 11,5 | 55 | 41,3 | 10,3 | 56 | 4 | 47,5 | 14 | 56 | 42,5 | 9 |
| M3N-40 | 40 | 56 | 60,5 | 50,5 | 11,5 | 58 | 44,8 | 10,8 | 58 | 4 | 50 | 14 | 58 | 45 | 9 |
| M3N-42 | 42 | 59 | 60,5 | 50,5 | 11,5 | 62 | 47 | 12 | |||||||
| M3N-43 | 43 | 59 | 60,5 | 52,5 | 11,5 | 62 | 47 | 12 | 61 | 4 | 52,5 | 14 | 61 | 47,5 | 9 |
| M3N-44 | 44 | 60 | 65,5 | 52,5 | 11,5 | ||||||||||
| M3N-45 | 45 | 61 | 65,5 | 52,5 | 11,5 | 64 | 48,1 | 11,6 | 63 | 4 | 53,5 | 14 | 63 | 48,5 | 9 |
| M3N-48 | 48 | 64 | 65,5 | 52,5 | 11,5 | 68,4 | 53,6 | 11,6 | 66 | 4 | 60 | 14 | 66 | 55 | 9 |
| M3N-50 | 50 | 66 | 72,5 | 56,5 | 11,5 | 69,3 | 54,6 | 11,6 | 70 | 4 | 60 | 15 | 70 | 54,5 | 9,5 |
| M3N-53 | 53 | 69 | 73 | 4 | 62 | 15 | 73 | 58 | 11 | ||||||
| M3N-55 | 55 | 71 | 72,5 | 58,5 | 11,5 | 75,4 | 60,3 | 13,3 | 75 | 4 | 64 | 15 | 75 | 60 | 11 |
| M3N-58 | 58 | 76 | 78,4 | 63,3 | 13,3 | 78 | 4 | 70 | 15 | 78 | 66 | 11 | |||
| M3N-60 | 60 | 78 | 79,3 | 60,5 | 11,5 | 80,4 | 64,3 | 13,3 | 80 | 4 | 70 | 15 | 80 | 66 | 11 |
| M3N-63 | 63 | 83 | 83 | 4 | 70 | 15 | 83 | 66 | 11 | ||||||
| M3N-65 | 65 | 84 | 84,5 | 62,5 | 11,5 | 85,4 | 65 | 13 | 85 | 4 | 70 | 15 | 85 | 66 | 11 |
| M3N-68 | 68 | 88 | 91,5 | 66,7 | 13,7 | 90 | 4 | 73 | 18 | 90 | 66,3 | 11,3 | |||
| M3N-70 | 70 | 90 | 89,5 | 62,5 | 11,5 | 92 | 67 | 13 | 92 | 4 | 75 | 18 | 92 | 68,3 | 11,3 |
| M3N-75 | 75 | 98 | 94,5 | 68,5 | 11,5 | 99 | 69 | 14 | 97 | 4 | 80 | 18 | 97 | 73,3 | 11,3 |
| M3N-80 | 80 | 100 | 99,5 | 70,5 | 11,5 | 104 | 73 | 15 | 105 | 4 | 80 | 18,2 | 105 | 73,8 | 12 |
