Торцевое уплотнение FU1-35 для насосов КМ100-160 80-200
Описание Торцевое уплотнение FU1-35 для насосов КМ100-160 80-200
Торцевое уплотнение FU1-35 для насосов КМ100-160 80-200 взамен предлагаем аналог -

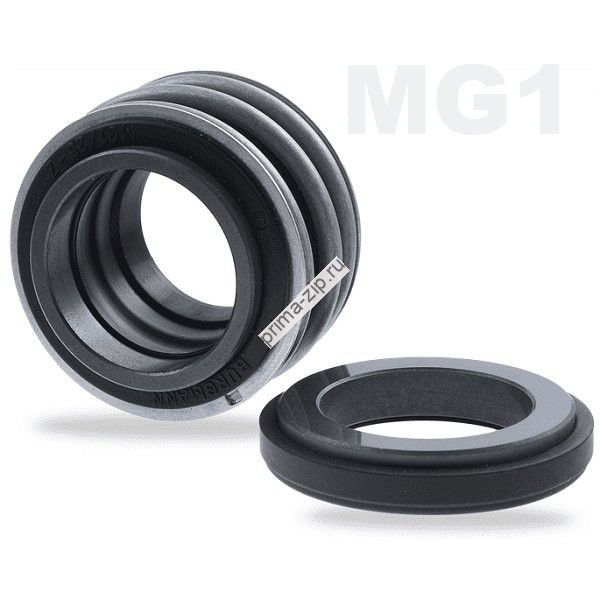

Торцевое уплотнение MG1/35 G60
Применяется в насосах:
КМ , КМЛ , КМН, Alfa Laval ALC; Ebara 3M, Lowara, KSB Etanorm, Etachrom; WILO MVI, IPL, DPL, MHI; CDM, NK, NB, NPB; Calpeda GM, MXS; Иртыш; ЦМЛ; и т. д.
Условия эксплуатации :
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
| Наименование |
d1 | d3 | d7 | L3 | L4 | d12 | L14 |
| Уплотнение торцевое MG1-35 | 35 | 57.0 | 50.0 | 28.5 | 7.5 | 52.0 | 11.0 |
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
