Торцевое уплотнение BSMG1S20/35-G50 sic/sic/nbr

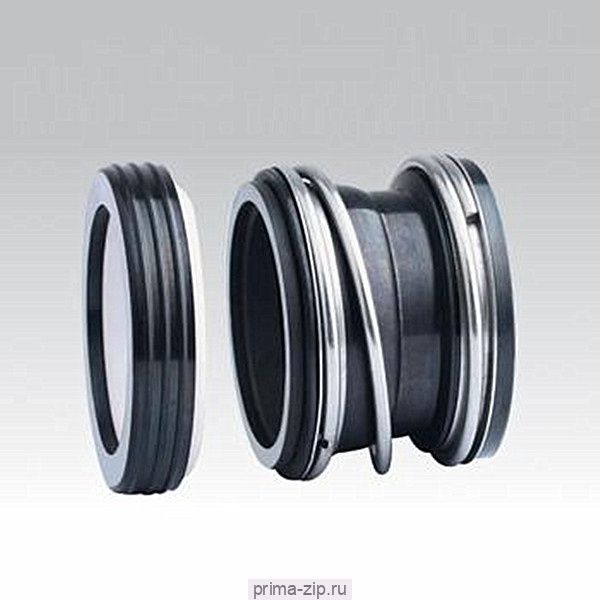

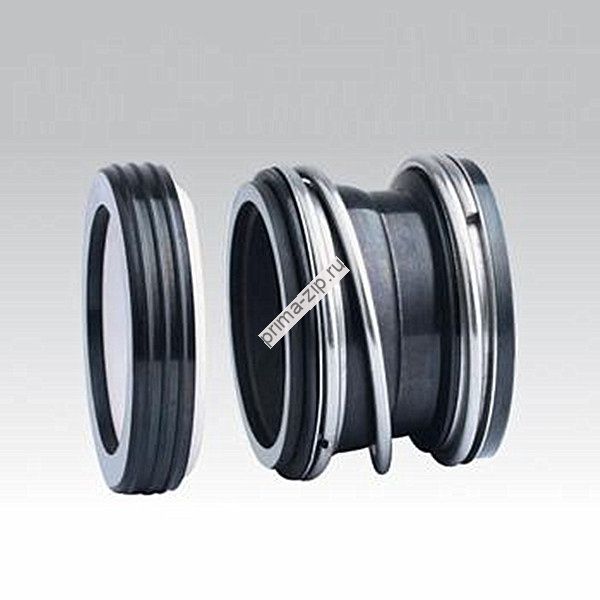

Уплотнение торцевое  MG1S20 (BURGMANN MG1S20, SNMG20, BSMGS20), применяется с контркольцом G50
Одинарное сильфоное торцевое уплотнение MG1S20 для гладких валов с вращающимся подпружиненным узлом,  произвольным направлением вращения
Торцовые уплотнения серии MG - это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.

Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с

  1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
  2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
  3-сильфон (NBR, EPDM, VITON)
  4-пружина (сталь AISI 304, 316)
  5-обойма (сталь AISI 304, 316)

Наименование	d1	d3	d7	L3	L4
Торцевое уплотнение MG1S20-10	10	22.5	24.60	25.40	8.74
Торцевое уплотнение MG1S20-12	12	25.0	27.79	25.40	8.74
Торцевое уплотнение MG1S20-13	13	25.0	27.79	25.40	8.74
Торцевое уплотнение MG1S20-14	14	28.5	30.95	25.40	8.74
Торцевое уплотнение MG1S20-15	15	28.5	30.95	25.40	8.74
Торцевое уплотнение MG1S20-16	16	28.5	30.95	25.40	10.32
Торцевое уплотнение MG1S20-18	18	32.0	34.15	25.40	10.32
Торцевое уплотнение MG1S20-19	19	37.0	34.15	25.40	10.32
Торцевое уплотнение MG1S20-20	20	37.0	35.70	25.40	10.32
Торцевое уплотнение MG1S20-22	22	37.0	37.30	25.40	10.32
Торцевое уплотнение MG1S20-24	24	42.5	40.50	25.40	10.32
Торцевое уплотнение MG1S20-25	25	42.5	40.50	25.40	10.32
Торцевое уплотнение MG1S20-28	28	49.0	47.63	33.34	11.99
Торцевое уплотнение MG1S20-30	30	49.0	50.80	33.34	11.99
Торцевое уплотнение MG1S20-32	32	53.5	50.80	33.34	11.99
Торцевое уплотнение MG1S20-33	33	53.5	53.98	33.34	11.99
Торцевое уплотнение MG1S20-34	34	57.0	53.98	33.34	11.99
Торцевое уплотнение MG1S20-35	35	57.0	53.98	33.34	11.99
Торцевое уплотнение MG1S20-38	38	59.0	57.15	33.34	11.99
Торцевое уплотнение MG1S20-40	40	62.0	60.35	33.34	11.99
Торцевое уплотнение MG1S20-42	42	65.5	63.5	40.48	11.99
Торцевое уплотнение MG1S20-43	43	65.5	63.5	40.48	11.99
Торцевое уплотнение MG1S20-44	44	68.0	63.50	40.48	11.99
Торцевое уплотнение MG1S20-45	45	68.0	63.50	40.48	11.99
Торцевое уплотнение MG1S20-48	48	70.5	66.70	40.48	11.99
Торцевое уплотнение MG1S20-50	50	74.0	69.85	40.48	11.99
Торцевое уплотнение MG1S20-53	53	78.4	73.05	41.00	13.50
Торцевое уплотнение MG1S20-55	55	81.0	76.20	41.00	13.50
Торцевое уплотнение MG1S20-58	58	85.5	79.40	41.00	13.50
Торцевое уплотнение MG1S20-60	60	88.5	79.40	41.00	13.50
Торцевое уплотнение MG1S20-63	63	90.5	82.5	49.00	13.50
Торцевое уплотнение MG1S20-65	65	93.5	92.10	49.00	15.90
Торцевое уплотнение MG1S20-68	68	96.5	95.25	49.00	15.90
Торцевое уплотнение MG1S20-70	70	99.5	95.25	49.00	15.90
Торцевое уплотнение MG1S20-73	73	104.0	98.45	49.00	15.90
Торцевое уплотнение MG1S20-75	75	107.0	101.65	49.00	15.90
Торцевое уплотнение MG1S20-80	80	112.0	114.30	56.00	20.00
Торцевое уплотнение MG1S20-85	85	120.0	117.50	56.00	20.00
Торцевое уплотнение MG1S20-90	90	127.0	123.85	59.00	20.00
Торцевое уплотнение MG1S20-95	95	132.0	127.00	59.00	20.00
Торцевое уплотнение MG1S20-100	100	137.0	133.35	62.00	20.00

Торцевое уплотнение BSMG1S20/35-G50 sic/sic/nbr
