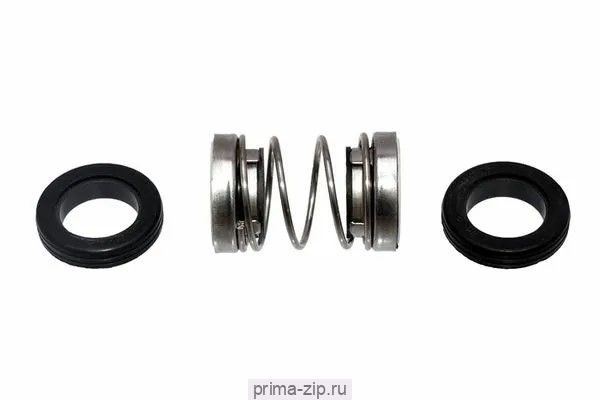

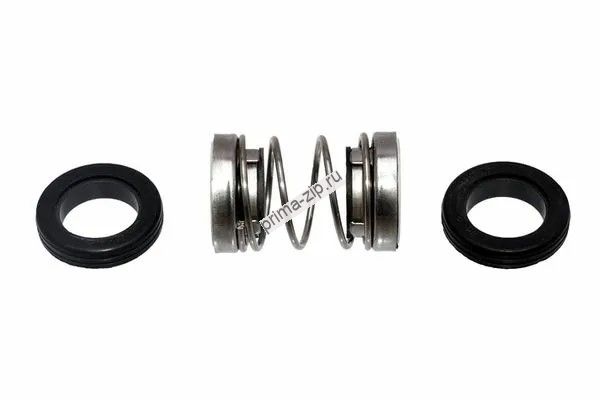

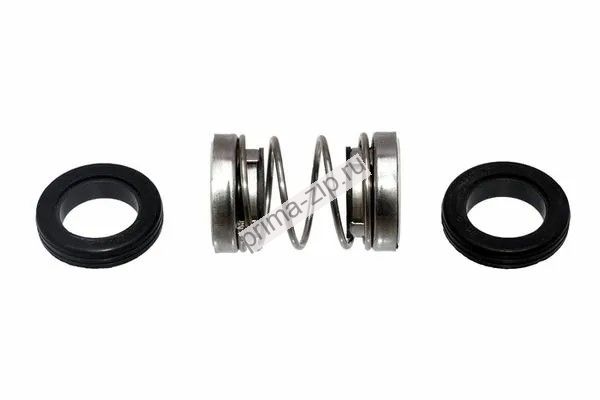

Торцевое уплотнение 208-12 CAR/CER/CAR/CER/VITON
Описание Торцевое уплотнение 208-12 CAR/CER/CAR/CER/VITON
Механическое, торцевое уплотнение типа 208 – это двойное торцевое уплотнение, которое используется при температурах от -20 до +180°С,с давлением до 0,5 мПа и частотой вращения до 3000 об/мин.
Применяются в дренажных, фекальных, глубинных насоса, погружных электронасосах, насосах серии WQK:
- WQK35-10-3;
- WQK70-10-5,5;
- WQK50-10-4.
Торцевое уплотнение для насоса Wilo, К,КМ,Х,АХ,АХП,АХ, Calpeda, DAB,Ebara, Grundfos, для насоса KSB, Allweiler, SALMSON, ACD Cryo, Flygt, IMP Pumps, LOWARA, PENTAX, Foras, Fristam, для насоса SPERONI, ZENIT, Inoxpa, JL, Johnson pump, KOLMEKS, Pedrollo, SAER, Vulcan, WQ, WQK, для насоса Тuchenhagen, ALFA LAVAL, Donjoy, Mission Magnum.
Применяются в дренажных, фекальных, глубинных насоса, погружных электронасосах, насосах серии WQK:
- WQK35-10-3;
- WQK70-10-5,5;
- WQK50-10-4.
Торцевое уплотнение для насоса Wilo, К,КМ,Х,АХ,АХП,АХ, Calpeda, DAB,Ebara, Grundfos, для насоса KSB, Allweiler, SALMSON, ACD Cryo, Flygt, IMP Pumps, LOWARA, PENTAX, Foras, Fristam, для насоса SPERONI, ZENIT, Inoxpa, JL, Johnson pump, KOLMEKS, Pedrollo, SAER, Vulcan, WQ, WQK, для насоса Тuchenhagen, ALFA LAVAL, Donjoy, Mission Magnum.
|
Технические характеристики: Температура: -20°С...+80°С Давление: ≤0,16 мПа Скорость вращения: 3000 об/м |
Материал исполнения: Вращающаяся часть: Графит/ Карбид кремния/ Карбид вольфрама Неподвижное кольцо: Графит/ Карбид кремния/ Карбид вольфрама Сильфон: NBR/ EPDM/ Viton Пружина: AISI304/ AISI316 Металлические чати: AISI304/ AISI316 |
| Наименование | d1 | d3 (max) | d17 | L1 | L2 | Неподвижное кольцо: | Вращающееся кольцо: | Сильфон: |
| BS208-10 CAR/CER/CAR/CER/VITON | 10 | 21.0 | 21 | 30 | 5.3 | CER | CAR | VITON |
| BS208-12 CAR/CER/CAR/CER/VITON | 12 | 23.0 | 23/24/26 | 32 | 5.3 | CER | CAR | VITON |
| BS208-14 CAR/CER/CAR/CER/VITON | 14 | 25.5 | 25/26/28 | 35/38/42 | 5.3 | CER | CAR | VITON |
| BS208-15 CAR/CER/CAR/CER/VITON | 15 | 27.5 | 27/28/30 | 38/45 | 5.3 | CER | CAR | VITON |
| BS208-16 CAR/CER/CAR/CER/VITON | 16 | 27.6 | 27/28/30 | 38/48 | 5.3 | CER | CAR | VITON |
| BS208-17 CAR/CER/CAR/CER/VITON | 17 | 32.5 | 33/34/35 | 38/43/48 | 5.3 | CER | CAR | VITON |
| BS208-18 CAR/CER/CAR/CER/VITON | 18 | 32.5 | 33/34/35 | 38/43/48 | 5.3 | CER | CAR | VITON |
| BS208-20 CAR/CER/CAR/CER/VITON | 20 | 33 | 35/36 | 40/42/47 | 5.8 | CER | CAR | VITON |
| BS208-22 CAR/CER/CAR/CER/VITON | 22 | 38 | 37/38 | 45 | 6.2 | CER | CAR | VITON |
| BS208-25 CAR/CER/CAR/CER/VITON | 25 | 40 | 40/41 | 48/51 | 7.5 | CER | CAR | VITON |
| BS208-28 CAR/CER/CAR/CER/VITON | 28 | 43 | 43 | 51 | 8.0 | CER | CAR | VITON |
| BS208-30 CAR/CER/CAR/CER/VITON | 30 | 45.5 | 45 | 51 | 8.0 | CER | CAR | VITON |
| BS208-35 CAR/CER/CAR/CER/VITON | 35 | 51.0 | 50 | 51 | 8.0 | CER | CAR | VITON |
| BS208-40 CAR/CER/CAR/CER/VITON | 40 | 57.6 | 58 | 61 | 9.5 | CER | CAR | VITON |
| BS208-45 CAR/CER/CAR/CER/VITON | 45 | 63.0 | 63 | 61 | 9.5 | CER | CAR | VITON |
Торцевое уплотнение 208-12 CAR/CER/CAR/CER/VITON
