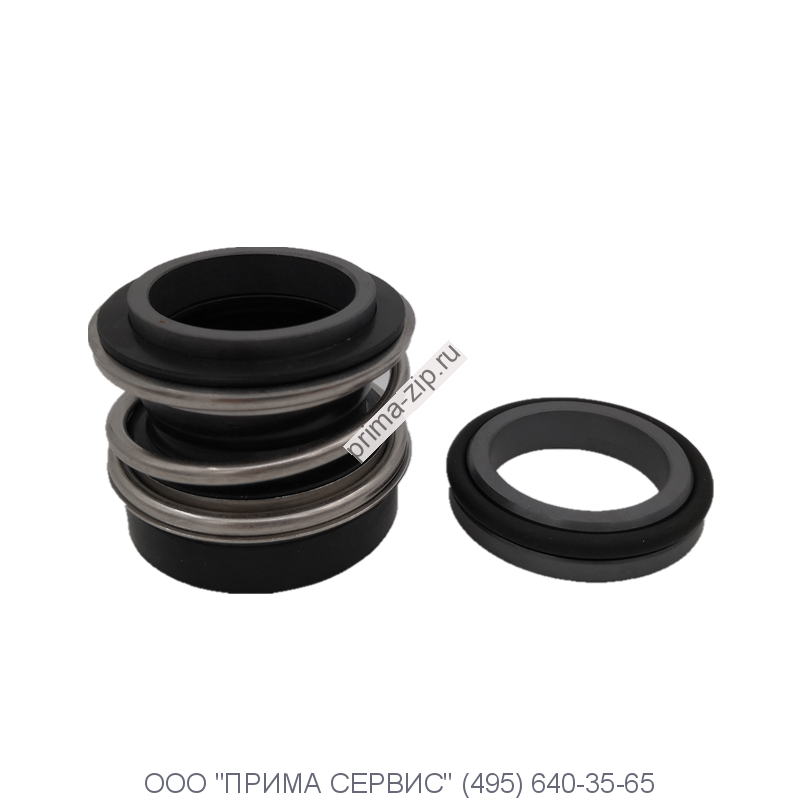

Торцевое уплотнение для насоса WILO NLG 150/520-132/4

Торцевое уплотнение состоит из двух частей – подвижной и неподвижной. Подвижная часть устанавливается на валу насоса, неподвижная – в корпусе. Для обеспечения герметичности подвижная часть с помощью пружины постоянно поджимается к неподвижной.

Для обеспечения надежности и долговечности торцевых уплотнений в их конструкции применяются материалы, устойчивые к истиранию и воздействию агрессивных жидкостей. При этом конкретные варианты пар трения выбираются, исходя из марки насоса и характера перекачиваемой жидкости. В одних случаях уплотнения должны быть устойчивы к бензину, маслам и жирам, в других – к кислотам, и т.д. и т.п.

 словия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с





 1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
