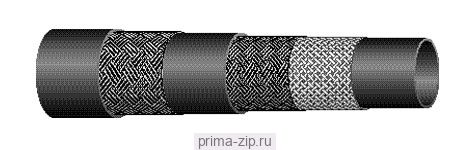

Рукава высокого давления с металлическими оплетками DIN 20022
Описание Рукава высокого давления с металлическими оплетками DIN 20022
Рукава высокого давления с металлическими оплетками DIN 20022
Назначение:
Применяются в гидравлических установках с температурой от минус 40ºС до плюс 100ºС. Маслобензостойкие. Озоностойкие.
Пример условного обозначения:
IST 10 DIN 20022
Рукав типа IST
внутренним диаметром 10,0 мм.
|
Внутренний диаметр, мм |
Технические характеристики |
|||||
|
Наружный диаметр, мм |
Рабочее давление, МПа |
Длина, м |
Температура эксплуатации, ºС |
|||
|
Тип IST |
Тип IIST |
Тип IST |
Тип IIST |
|||
|
6,0 6,4 7,9 8,0 9,5 10,0 12,0 12,7 15,9 16,0 20,0 25,0 32,0 38,0 50,0 |
15,9 13,4 15,0 17,5 17,4 19,8 23,0 20,6 23,7 26,2 30,2 38,1 46,0 52,4 63,5 |
17,5 15 16,6 19,1 19,0 21,4 24,6 22,2 25,4 27,8 32,8 39,7 50,8 57,2 66,9 |
22,5 22,5 21,5 21,5 18,0 18,0 16,0 16,0 13,0 13,0 10,5 8,8 6,3 5,0 4,0 |
40,0 40,0 35,0 35,0 33,0 33,0 27,5 27,0 25,0 25,0 21,5 16,5 12,5 9,0 8,0 |
до 150; до 20 |
Для умеренного климата: от –50 до +70; для холодного климата: от –60 до +70 |
Примечание:
По сравнению с рукавами гр. А, Б, В ГОСТ 6286-73 имеют следующие преимущества:
1. Рукава работоспособны в более агрессивных рабочих средах – гидравлические жидкости, минеральные масла, растворимые масла, эмульсионные масла, масляные и водные эмульсии, водный раствор гликоля.
2. Используется проволока с разрывным усилием не менее 20,0 кг.
3. Рукава имеют 4-х кратный запас прочности.
4. Применение более маслобензостойкой резиновой смеси, обеспечивающей стойкость к набуханию в рабочей жидкости.
5. Рукава устойчивы к повышенному динамическому нагружению.
