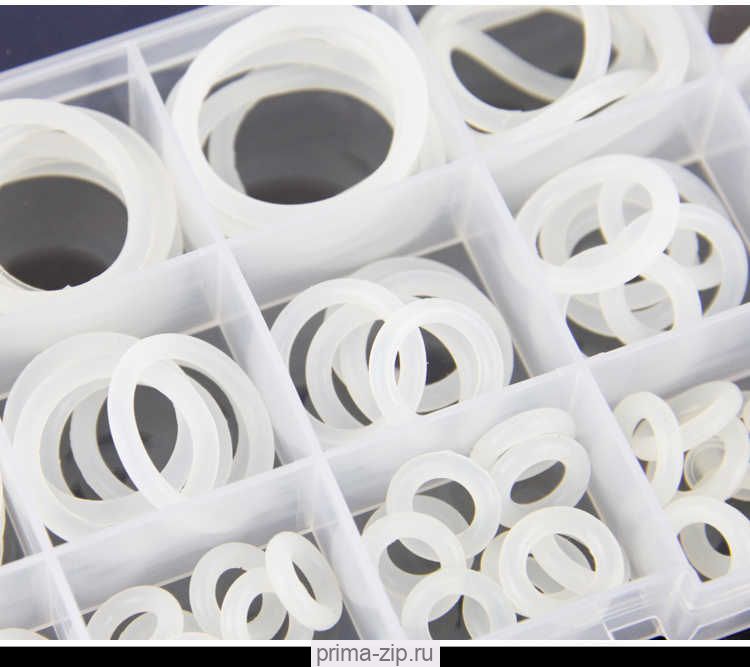

Уплотнительные кольца из материала Silicon
Описание Уплотнительные кольца из материала Silicon
Cиликоновый эластомер это производный элемент от кварца, который называется силиконом. Для его создания к силиконовым атомам прикрепляют органические группы, как метил, фенил и винил. Присоединение других дополнительных компонентов к силиконовым звеньям дает возможность получить различные свойства силиконового эластомера. Силиконы имеют очень хорошие теплостойкость, малостойкость, диэлектрическую стабильность, устойчивость к корону, маслам, химическим веществам и растворителям. Среди любых других видов эластомеров, силиконы самые высоко эластичны при низких темпереатурах. Однако, силиконы не очень прочны растяжению и имеют не хорошее сопровтивление разрыву и недостаточную изноустойчивость.
Области применения:
- В соответствии со стандартом FDA 21CFR177.2600 силиконы могут быть обработаны с «white list» ингридиентами и использованы в среде, где эластомер будет находиться в контакте с пищевыми продуктами или напитками.
- Силиконов используют в устройствах питьевой воды в соответствии с утверждением международной организации NSF.
- Силиконы используются в автомобилях, например уплотнения для багажника, клапана масляного фильтра и прокладки для света и т.п.
- Силиконовые эластомеры также применяются в оборудованиях медицинского назначения, которые требуют соответствие стандарта USP CLASS VI.
|
Высоко устойчив к следующим: |
Низко устойчив к следующим: |
|
Масла двигателей и трансмиссионное масло (минеральные масла) Разбавленные солевые растворы Умеренная вода Сухое тепло Озон, погодные условия |
Концентрированные кислоты и щелочи Перегретый пар с температурой более +120С Нефтяные масла и топлива Кетоны |
- обладают высокой устойчивостью к температурным изменениям. Изделия продолжают правильно функционировать без деформаций и повреждений при температурах от +260 до -60 ° (кратковременно могут выдерживать нагрузку и до +300 °;
- абсолютно инертны к биоматериалам и пищевой продукции, т.е. не вступают с ними в контакт, не изменяют их запаха, вкуса, качества, структуры и т.д.;
- невосприимчивы к воздействию всех видов сред – пресной и морской воде, растворам, щелочам, спиртам, маслам, кислотам, а также – озону, радиации, электромагнитному излучению, электрическим разрядам и пр.;
- обладают высокой прочностью и износостойкостью;
- не поддаются воздействию природных факторов – солнцу, ветру, снегу, ветру и пр.;
- имеют повышенную эластичность, но при этом устойчивы к деформациям.
|
|
D - внутренний диамерт кольца S - сечение кольца |
| ГОСТ | Диаметр D, мм | Сечение S, мм |
| 003-005-14 | 2,8 | 1,4 |
| 004-006-14 | 3,8 | 1,4 |
| 003-006-19 | 2,8 | 1,9 |
| 004-007-19 | 3,8 | 1,9 |
| 005-008-19 | 4,7 | 1,9 |
| 006-009-19 | 5,7 | 1,9 |
| 008-011-19 | 7,7 | 1,9 |
| 009-012-19 | 8,7 | 1,9 |
| 010-013-19 | 9,7 | 1,9 |
| 011-014-19 | 10,6 | 1,9 |
| 012-015-19 | 11,6 | 1,9 |
| 013-016-19 | 12,6 | 1,9 |
| 014-017-19 | 13,6 | 1,9 |
| 015-018-19 | 14,6 | 1,9 |
| 016-019-19 | 15,6 | 1,9 |
| 017-020-19 | 16,6 | 1,9 |
| 019-022-19 | 18,5 | 1,9 |
| 020-023-19 | 19,5 | 1,9 |
| 021-024-19 | 20,5 | 1,9 |
| 024-027-19 | 23,5 | 1,9 |
| 027-030-19 | 26,5 | 1,9 |
| 032-035-19 | 31,5 | 1,9 |
| 034-037-19 | 33,0 | 1,9 |
| 040-043-19 | 39,0 | 1,9 |
| 048-052-19 | 47,0 | 1,9 |
| 006-010-25 | 5,7 | 2,5 |
| 007-011-25 | 6,7 | 2,5 |
| 008-012-25 | 7,7 | 2,5 |
| 009-013-25 | 8,7 | 2,5 |
| 010-014-25 | 9,7 | 2,5 |
| 011-015-25 | 10,6 | 2,5 |
| 012-016-25 | 11,6 | 2,5 |
| 013-017-25 | 12,6 | 2,5 |
| 014-018-25 | 13,6 | 2,5 |
| 015-019-25 | 14,6 | 2,5 |
| 016-020-25 | 15,6 | 2,5 |
| 018-022-25 | 17,5 | 2,5 |
| 022-026-25 | 21,5 | 2,5 |
| 024-028-25 | 23,3 | 2,5 |
| 025-029-25 | 24,5 | 2,5 |
| 026-030-25 | 25,5 | 2,5 |
| 027-031-25 | 26,5 | 2,5 |
| 028-032-25 | 27,5 | 2,5 |
| 030-034-25 | 29,5 | 2,5 |
| 032-036-25 | 31 | 2,5 |
| 034-038-25 | 33 | 2,5 |
| 038-042-25 | 37 | 2,5 |
| 040-044-25 | 39 | 2,5 |
| 041-045-25 | 40 | 2,5 |
| 045-049-25 | 44 | 2,5 |
| 046-050-25 | 45 | 2,5 |
| 048-052-25 | 47 | 2,5 |
| 055-059-25 | 54 | 2,5 |
| 058-062-25 | 57 | 2,5 |
| 064-068-25 | 62,2 | 2,5 |
| 068-072-25 | 66,5 | 2,5 |
| 090-095-25 | 88,5 | 2,5 |
| 095-100-25 | 93 | 2,5 |
| 105-110-25 | 102 | 2,5 |
| 020-025-30 | 19,5 | 3,0 |
| 024-029-30 | 23,5 | 3,0 |
| 025-030-30 | 24,5 | 3,0 |
| 027-032-30 | 26,5 | 3,0 |
| 030-035-30 | 29,5 | 3,0 |
| 033-038-30 | 32 | 3,0 |
| 035-040-30 | 34 | 3,0 |
| 038-042-30 | 37 | 3,0 |
| 040-045-30 | 39 | 3,0 |
| 045-050-30 | 44 | 3,0 |
| 050-055-30 | 49 | 3,0 |
| 055-060-30 | 54 | 3,0 |
| 065-070-30 | 63,5 | 3,0 |
| 080-085-30 | 78 | 3,0 |
| 110-115-30 | 108 | 3,0 |
| 024-030-36 | 23,5 | 3,6 |
| 025-031-36 | 24,5 | 3,6 |
| 026-032-36 | 25,5 | 3,6 |
| 042-048-36 | 40,7 | 3,6 |
| 045-051-36 | 44 | 3,6 |
| 048-054-36 | 47 | 3,6 |
| 055-061-36 | 54 | 3,6 |
| 057-063-36 | 56 | 3,6 |
| 058-064-36 | 57 | 3,6 |
| 060-066-36 | 59 | 3,6 |
| 062-068-36 | 61 | 3,6 |
| 064-070-36 | 62,5 | 3,6 |
| 065-071-36 | 63,5 | 3,6 |
| 063-075-36 | 67,5 | 3,6 |
| 074-080-36 | 72,5 | 3,6 |
| 075-081-36 | 73,5 | 3,6 |
| 084-090-36 | 82,5 | 3,6 |
| 090-096-36 | 88,5 | 3,6 |
| 096-102-36 | 94 | 3,6 |
| 100-106-36 | 98 | 3,6 |
| 105-111-36 | 102 | 3,6 |
| 106-112-36 | 104 | 3,6 |
| 109-115-36 | 107 | 3,6 |
| 160-165-36 | 157 | 3,6 |
| 037-045-46 | 36 | 4,6 |
| 040-048-46 | 39 | 4,6 |
| 042-050-46 | 40,7 | 4,6 |
| 044-052-46 | 43 | 4,6 |
| 050-058-46 | 49 | 4,6 |
| 057-065-46 | 56 | 4,6 |
| 062-070-46 | 61 | 4,6 |
| 075-083-46 | 73,5 | 4,6 |
| 078-085-46 | 76 | 4,6 |
| 120-128-46 | 117,5 | 4,6 |
| 250-260-46 | 245,5 | 4,6 |
| 050-060-58 | 49 | 5,8 |
| 055-065-58 | 54 | 5,8 |
| 060-070-58 | 59 | 5,8 |
| 065-075-58 | 63,5 | 5,8 |
| 070-080-58 | 68,5 | 5,8 |
| 085-095-58 | 83,5 | 5,8 |
| 090-100-58 | 88,5 | 5,8 |
| 095-105-58 | 93 | 5,8 |
| 100-110-58 | 98 | 5,8 |
| 105-115-58 | 102 | 5,8 |
| 110-120-58 | 108 | 5,8 |
| 115-125-58 | 113 | 5,8 |
| 125-135-58 | 122,5 | 5,8 |
| 130-140-58 | 127,5 | 5,8 |
| 150-160-58 | 147,5 | 5,8 |
| 190-200-58 | 187 | 5,8 |
| 250-260-58 | 245,5 | 5,8 |
| 135-150-85 | 133 | 8,5 |
| 230-245-85 | 226 | 8,5 |
| 235-250-85 | 231 | 8,5 |
| 300-315-85 | 294,5 | 8,5 |
| 340-355-85 | 334 | 8,5 |
Круглое силиконовое кольцо может быть использовано в следующих условиях:
- в качестве уплотнителя в различных пневматических установках;
- в качестве изоляционных прокладок от пыли, влаги и т.д.;
- для снижения уровня колебаний и вибраций оборудования;
- как уплотнитель для в подвижных и неподвижных системах.
Благодаря своим свойствам силиконовые кольца могут использоваться практически в любых сферах – от отраслей тяжелой промышленности до пищевого производства и предприятий быстрого питания.
