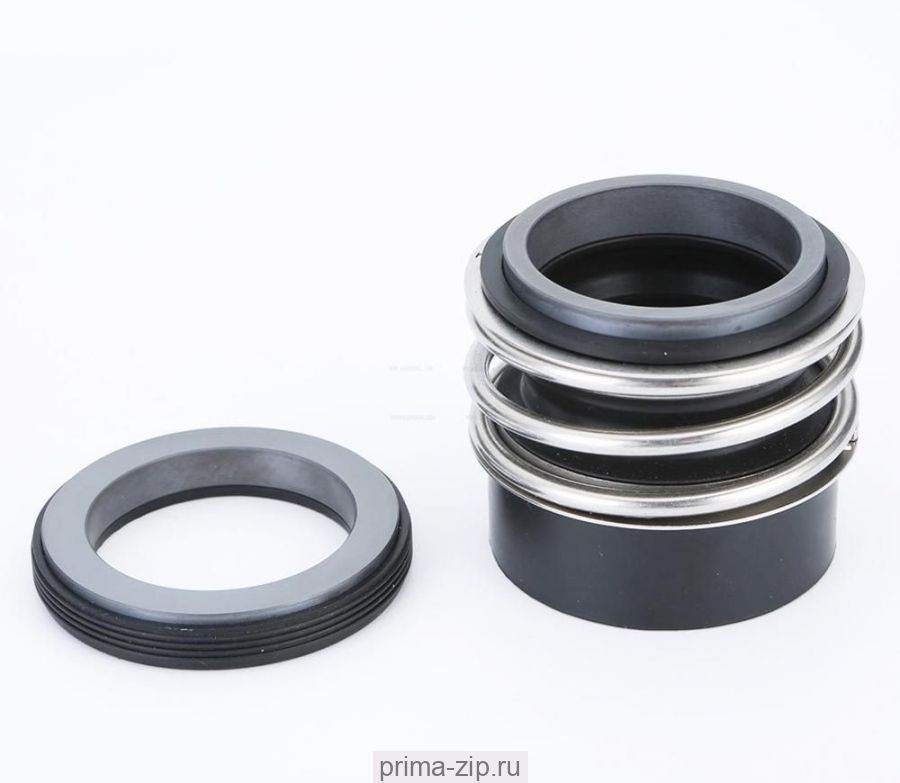

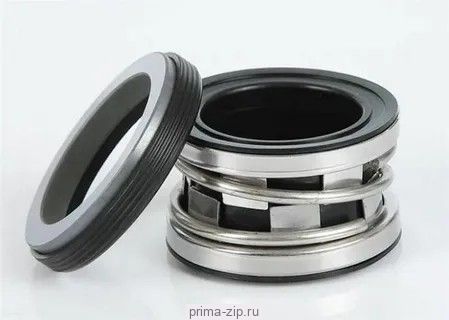

Уплотняемые жидкости:
Вода, масло, ГСМ, слабые химикаты (разбавленные кислоты, если стоит сильфон из витона), щелочи (при использовании сильфона из EPDM) и др. жидкости, обладающие сравнительно небольшим воздействием на детали из которые изготовлено уплотнение. Возможна перекачка жидкостей с большим содержанием абразива, т.к. мы используем пары трения карбид кремния по карбиду кремния.
Характеристики:
- температура перекачиваемой среды: от –20 до +140C
- линейная скорость: до 13 м/сек,
- давление: до 1.8 MПa
Применяемые материалы:
- пары трения: карбид кремния / карбид кремния.
- вторичное уплотнение (сильфон): этиленпропиленовый каучук - EPDM, фторкаучук – Viton.
Условное обозначение:
TB210-24/K_SIC/SIC/VITON/SS316
«TB» - бренд,
«210» - серия уплолжения (аналогичная T2100 John Crane)
«24» - диаметр вала 24 мм,
«К» - стандартная длина L3 (без «К» - укороченное, L2),
«SIC/SIC» - пара трения карбид кремния / карбид кремния,
«CAR/SIC» - пара трения графит с пропиткой / карбид кремния,
«VITON» - материал сильфона
«SS316» - материал металлических частей – нержавеющая сталь AISI 316. |
|
Наименование
|
Диаметр уплотнения
|
| TB210-14_SIC/SIC/EPDM/SS316 (укороченное) |
14 |
| TB210-14_SIC/SIC/VITON/SS316 (укороченное) |
14 |
| TB210-14_CAR/SIC/VITON/SS316 (укороченное) |
14 |
| TB210-16/K_SIC/SIC/VITON/SS316 |
16 |
| TB210-18/K_SIC/SIC/VITON/SS316 |
18 |
| TB210-20/K_SIC/SIC/VITON/SS316 |
20 |
| TB210-22/K_SIC/SIC/VITON/SS316 |
22 |
| TB210-24/K_SIC/SIC/VITON/SS316 |
24 |
| TB210-25/K_SIC/SIC/VITON/SS316 |
25 |
| TB210-25_CAR/SIC/VITON/SS316 (укороченное) |
25 |
| TB210-25_CAR/SIC/EPDM/SS316 (укороченное, белая резина) |
25 |
| TB210-25_SIC/SIC/VITON/SS316 (укороченное) |
25 |
| TB210-28/K_SIC/SIC/VITON/SS316 |
28 |
| TB210-30/K_SIC/SIC/VITON/SS316 |
30 |
| TB210-32/K_SIC/SIC/VITON/SS316 |
32 |
| TB210-35/K_SIC/SIC/VITON/SS316 |
35 |
| TB210-38/K_SIC/SIC/VITON/SS316 |
38 |
| TB210-40/K_SIC/SIC/VITON/SS316 |
40 |
| TB210-45/K_SIC/SIC/VITON/SS316 |
45 |
| TB210-50/K_SIC/SIC/VITON/SS316 |
50 |
|
|
|
Торцевые уплотнения серии 155
|
|
Торцевые уплотнения серии 155
|
| |
|
|
|

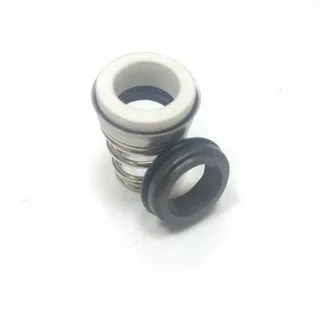

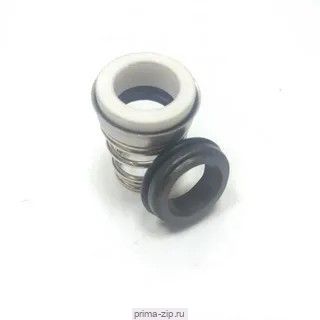

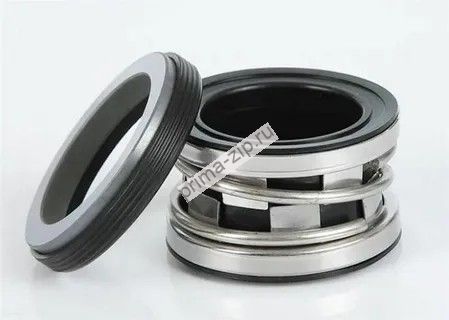

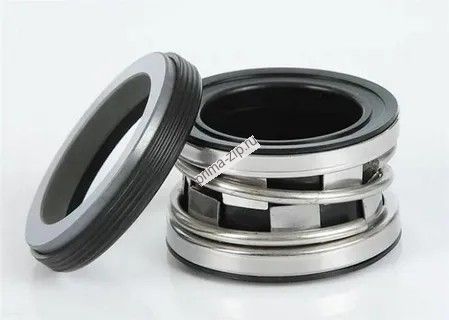

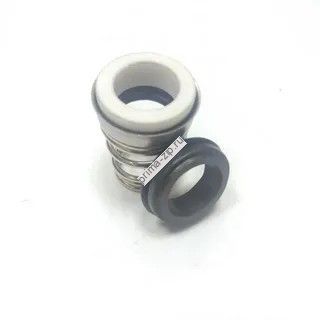

Внешний вид торцевого уплотнения 155
|
|
Описание торцевых уплотнений серии 155
|
|
|
|
Торцевые уплотнения предназнацены для обеспечения герметизации насосной части и перекачиваемой жидкости от внешней среды.
Так же торцевое уплотнение называют сальниковым уплотнением.
В насосах наиболее распространены одинарные торцевые уплотнения. |
|
|
|
Уплотняемые жидкости:
Вода, масло, ГСМ, разбавленные кислоты и другие жидкости, не агрессивные к материалам уплотнения (химстойкость зависит от резины сильфона и материала металлических частей).
Во всех наших уплотнениях используется пара трения карбид кремния /карбид кремния, позводяющая перекачивать жидкости с большим содержанием абразивных частиц.
Характеристики:
- температура перекачиваемой среды: от –20С до +140C
- линейная скорость: до 10 м/сек,
- давление: до 0.8 MПa
Применяемые материалы:
- пары трения: Карбид кремния / карбид кремния.
- вторичное уплотнение (сильфон): этиленпропиленовый каучук - EPDM, фторкаучук – Viton.
Условное обозначение:
TB155-28_SIC/SIC/VITON/SS316
«TB» - бренд,
«155» - серия уплолжения (аналогичная 155 John Crane)
«28» - диаметр вала 24 мм,
«SIC/SIC» - пара трения карбид кремния / карбид кремния,
«VITON» - материал сильфона
«SS316» - материал металлических частей – нержавеющая сталь AISI 316 |
|
Наименование
|
Диаметр уплотнения
|
| TB155-12_SIC/SIC/VITON/SS316 |
12 |
| TB155-14_SIC/SIC/VITON/SS316 |
14 |
| TB155-16_SIC/SIC/VITON/SS316 |
16 |
| TB155-18_SIC/SIC/VITON/SS316 |
18 |
| TB155-20_SIC/SIC/VITON/SS316 |
20 |
| TB155-22_SIC/SIC/VITON/SS316 |
22 |
| TB155-24_SIC/SIC/VITON/SS316 |
24 |
| TB155-28_SIC/SIC/VITON/SS316 |
28 |
| TB155-32_SIC/SIC/VITON/SS316 |
32 |
| TB155-40_SIC/SIC/VITON/SS316 |
40 |
|
|
|
Торцевые уплотнения серии 301
|
|
Торцевые уплотнения серии 301
|
| |
|
|
|

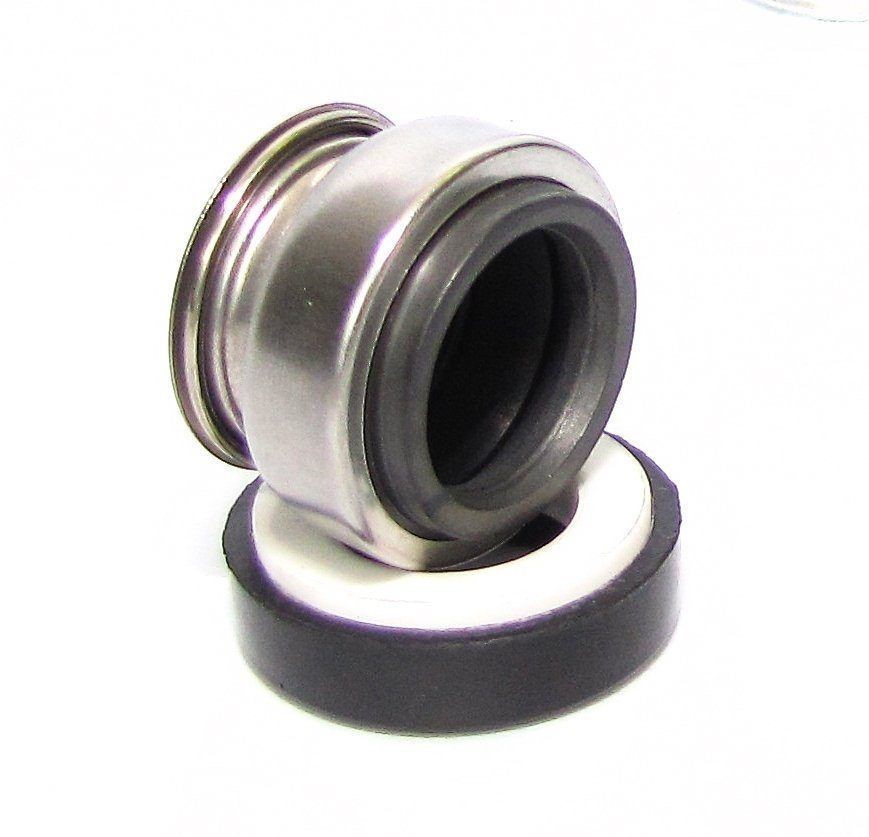

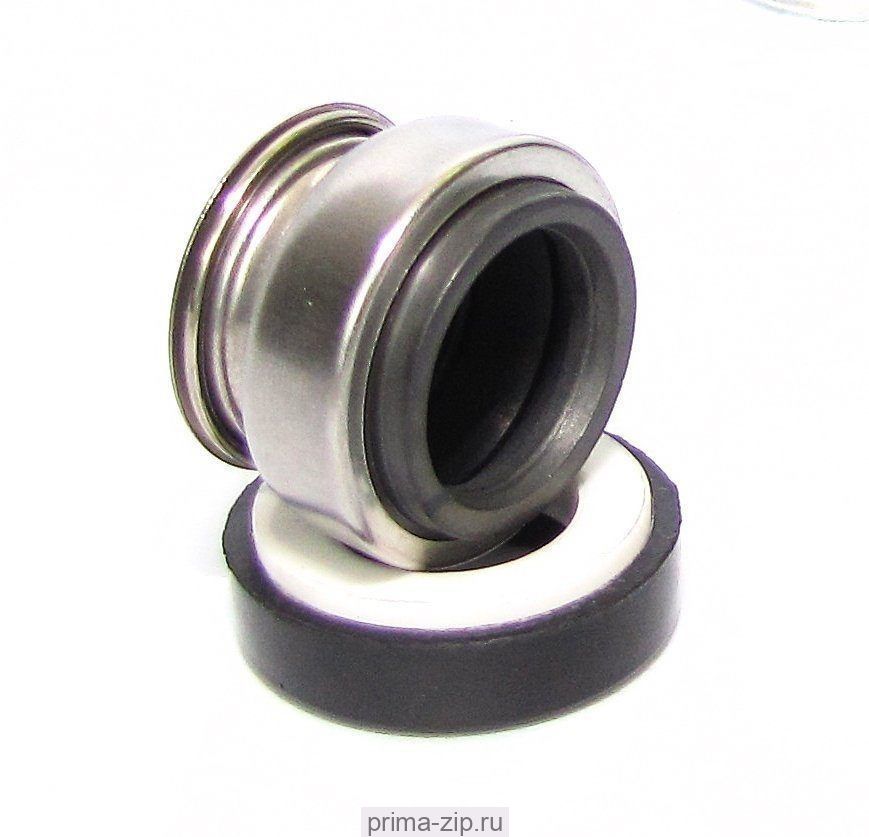

Внешний вид торцевого уплотнения 301
|
|
Описание торцевых уплотнений серии 301
|
|
|
|
Уплотняемые жидкости
Вода, масла, дизтопливо и т.п.
Характеристики
- Температура перекачиваемой среды
от –20 до +100C
- Линейная скорость до 10 м/сек,
- Давление до 0,5 MПa |
|
|
|
Применяемые материалы
- Пары трения: Карбид кремния / карбид кремния. Уплотнения с такой парой трения могут работать с большим количеством абразива в жидкости.
- Вторичное уплотнение (сильфон): этиленпропиленовый каучук - EPDM, фторкаучук – Viton.
Условное обозначение
Торцевое уплотнение TB301-12_ SIC/SIC/V/SS316
«TB» - бренд,
«301» - серия уплотнения
«12» - диаметр вала 12 мм,
«SIC/SIC» - пара трения керамика / карбид кремния,
«V» - материал сильфона – витон («E» - EPDM)
«SS316» - материал металлических частей – нержавеющая сталь AISI 316 |
|
Наименование
|
Диаметр уплотнения
|
| TB301-6_ SIC/SIC/V/SS316 |
6 |
| TB301-8L_SIC/SIC/V/SS316 |
8 |
| TB301-8M_SIC/SIC/V/SS316 |
8 |
| TB301-8S_SIC/SIC/V/SS316 |
8 |
| TB301-10_SIC/SIC/V/SS316 |
10 |
| TB301-11_SIC/SIC/V/SS316 |
11 |
| TB301-12_ SIC/SIC/V/SS316 |
12 |
| TB301-13H_SIC/SIC/V/SS316 |
13 |
| TB301-13L_SIC/SIC/V/SS316 |
13 |
| TB301-13_SIC/SIC/V/SS316 |
13 |
| TB301-14L_SIC/SIC/V/SS316 |
14 |
| TB301-14_SIC/SIC/V/SS316 |
14 |
|
| |
Торцевые уплотнения серии 58
|
|
Торцевые уплотнения серии 58
|
| |
|
|
|
Внешний вид торцевого уплотнения 58
|
|
Описание торцевых уплотнений серии 58
|
|
|
|
Уплотняемые жидкости
Некоторые кислоты, щелочи, растворители.
Характеристики
- Температура перекачиваемой среды
от –20 до +200C
- Линейная скорость до 20 м/сек,
- Давление до 1,0 MПa |
|
|
|
Применяемые материалы
- Пары трения: Карбид кремния / карбид кремния. Уплотнения с такой парой трения могут работать с большим количеством абразива в жидкости.
- Вторичное уплотнение (сильфон): этиленпропиленовый каучук - EPDM, фторкаучук – Viton.
Условное обозначение
Торцевое уплотнение TB58U-16_ CAR/SIC/PTFE wrapped O-ring
«TB» - бренд,
«58» - серия уплотнения (аналогичная 251)
«16» - диаметр вала 16 мм,
«CAR/SIC» - пара трения керамика / карбид кремния,
«PTFE wrapped O-ring» - кольцо из витона с покрытием тефлоном.
материал металлических частей – нержавеющая сталь AISI 316
|
|
Наименование
|
Диаметр уплотнения
|
| TB58U-14mm_CAR/SIC/PTFE |
14 |
| TB58U-16mm_CAR/SIC/PTFE |
16 |
| TB58U-18mm_CAR/SIC/PTFE |
18 |
| TB58U-20mm_CAR/SIC/PTFE |
20 |
| TB58U-22mm_CAR/SIC/PTFE |
22 |
|
|
|
Торцевые уплотнения серии WTFO
|
|
Торцевые уплотнения серии WTFO
|
| |
|
|
|
Внешний вид торцевого уплотнения WTFO
|
|
Описание торцевых уплотнений серии WTFO
|
|
|
|
Уплотняемые жидкости
Вода, масло, ГСМ, слабые химикаты, жидкости для холодильных установок и др. жидкости, обладающие сравнительно небольшим воздействием на детали из резины, а также продукты пищевой и бумажной промышленности, содержащие твердые включения (химстойкость зависит от резины сильфона и материала металлических частей).
Характеристики
- Температура перекачиваемой среды
от –20С до +200C
- Линейная скорость до 10 м/сек,
- Давление до 0.8 MПa |
|
|
|
Условное обозначение
Торцевое уплотнение WTFO-20_TC/SIC/PTFE O-ring and Seat PTFE
«WTFO» - серия уплотнения
«20» - диаметр вала 20 мм,
«TC/SIC» - карбид вольфрама / карбид кремния,
«PTFE O-ring and Seat PTFE» - кольцо - резина FPM с покрытием из тефлона и седло из тефлона.
Устанавливаются внасосы типа НШ-АМПИКА:
- Торцевое уплотнение к НШ-1,1, НШ-2,0, НШ-3,3, НШ-5, НШ-8,0 (120-22TWFO, для насосов из чугуна)
- Торцевое уплотнение к НШ-3,3К, НШ-5,0К (120-20WTFO, для насосов из нержавейки)
- Торцевое уплотнение к НШ-12, 18, 39 (120-35WTFO)
- Торцевое уплотнение к НШ-57 (120-40WTFO) |
|
Наименование
|
Диаметр уплотнения
|
| 120-20wTFO |
20 |
| 120-22wTFO |
22 |
| 120-35wTFO |
35 |
| 120-40wTFO |
40 |
|
|
|
Торцевые уплотнения серии TBMG1
|
|
Торцевые уплотнения серии TBMG1
|
| |
|
|
|
Внешний вид торцевого уплотнения TBMG1
|
|
Описание торцевых уплотнений серии TBMG1
|
|
|
|
Уплотняемые жидкости
Вода, масло, ГСМ, слабые химикаты, жидкости для холодильных установок и др. жидкости, обладающие сравнительно небольшим воздействием на детали из резины, а также продукты пищевой и бумажной промышленности, содержащие твердые включения (химстойкость зависит от резины сильфона и материала металлических частей).
Характеристики
- Температура перекачиваемой среды
от –20 до +120C
- Линейная скорость до 10 м/сек,
- Давление до 1.2 MПa |
|
|
|
Применяемые материалы
- Пары трения: Карбид кремния / карбид кремния. Уплотнения с такой парой трения могут работать с большим количеством абразива в жидкости.
- Вторичное уплотнение (сильфон): этиленпропиленовый каучук - EPDM, фторкаучук – Viton.
Условное обозначение
Торцевое уплотнение TBMG1-30_SIC/SIC/VITON/SS316
«TB» - бренд,
«MG1» - серия уплотнения (L1=MG1, седло G60)
«30» - диаметр вала 30 мм,
«SIC/SIC» - пара трения карбид кремния / карбид кремния,
«VITON» - материал сильфона
«SS316» - материал металлических частей – нержавеющая сталь AISI 316.
|
|
Наименование
|
Диаметр уплотнения
|
| TBMG1-30_SIC/SIC/VITON/SS316Т (все Бурун, кроме 6/4) |
30 |
| TBMG1-32_SIC/SIC/VITON/SS316Т (к Буруну 6/4 дм. 32 мм) |
32 |
|
|
|
| |
Торцевые уплотнения к насосам CALPEDA
|
| |
|
Торцевые уплотнения к насосам CALPEDA
|
| |
|
|
|
Внешний вид торцевого уплотнения
|
|
Описание
|
|
|
|
Торцевые уплотнения предназнацены для обеспечения герметизации насосной части и перекачиваемой жидкости от внешней среды.
Так же торцевое уплотнение называют сальниковым уплотнением.
В насосах наиболее распространены одинарные торцевые уплотнения. Для насосов Calpeda используются сальниковым уплотнением выполненные из керамики и графита. |
|
|
| |
|
Таблица стандартных торцевых уплотнений к насосам CALPEDA
|
| |
| Насос |
Тип уплотнения |
Диаметр уплотнения |
|
NM, NMD, NM4, NR 100-125, A , T, NT, C, NC, CA, NCA, NG, GA
|
R3-X6H62V6 |
10 |
| 12 |
| 14 |
| 18 |
| 20 |
| 22 |
| 24 |
| 28 |
| 32 |
| 40 |
|
NGX 2-3-4
|
BT PR/AR BPFF - PFC XP |
12 |
|
NGX 5-6
|
BT PR/PNT BPGG - PFC 35 V1P |
19 |
|
N, N4
|
U3-X6X62V6 |
32 |
| 40 |
| U2-X6GV6 |
50 |
|
NMP
|
R3-XYHY2VY |
18 |
| 24 |
| R3-XYXY2VY |
32 |
| 40 |
|
CT 61
|
BT PR/AR BPFF - PFC XP |
12 |
|
SPA 1E-2E-3E-4E
|
R3-XYHY2VY |
18 (пружина d20) |
|
MPC 1E-2E-3E-4E
|
R3-XYHY2VY |
18 (пружина d20) |
|
MPC 5-6-7
|
R3-XYHY2VY |
20 (пружина d23) |
|
MXH
|
U3R-X7H72V7 |
14 (пружина повышенной прочности) |
|
MXP
|
BT PR/AR B2PFF - PFC 26x14x7,5 V1P |
14s (специальное) |
|
MXA 203-204, 403-404
|
" " " |
14s (специальное) |
|
MXA 205, 405
MXAM 403-60
MXA(M) 404-60
|
BT PR/A3 BPGF - PFC 26x14x7,5 V1P |
14 |
|
MXS - MXSU
|
BT PR/A3 Q1PGF |
14 (cо стороны насоса) |
| BT PR/AR BPFF - PFC 29,5x16x8 XP |
15 (со стороны двигателя) |
|
MXV-B 25-32-40
|
U3K-X7H72V7 |
14 |
|
MXV 25-32-40
|
U3K-X7X7RV7 |
14 |
|
MXV 50-65-80
|
U5K-X7X7RZ7 |
22 |
|
GXC, GXV
|
R3S-X6H62V6 |
14 |
|
GMC, GMV
|
EAGLE ED 560 |
16 |
|
NR 50-65
|
BT PR/A3 BPFF - PFC XP |
14 |
|
| |
