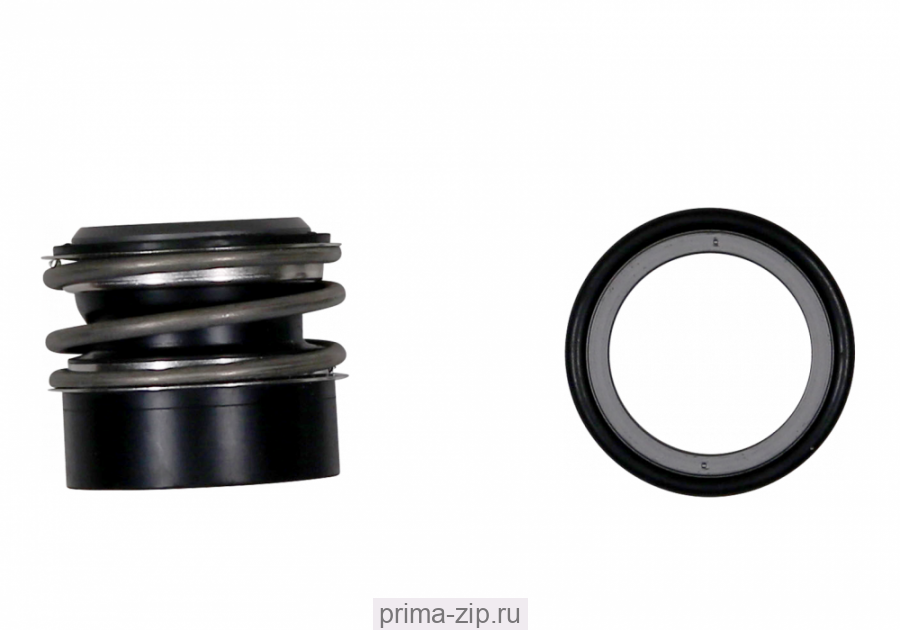

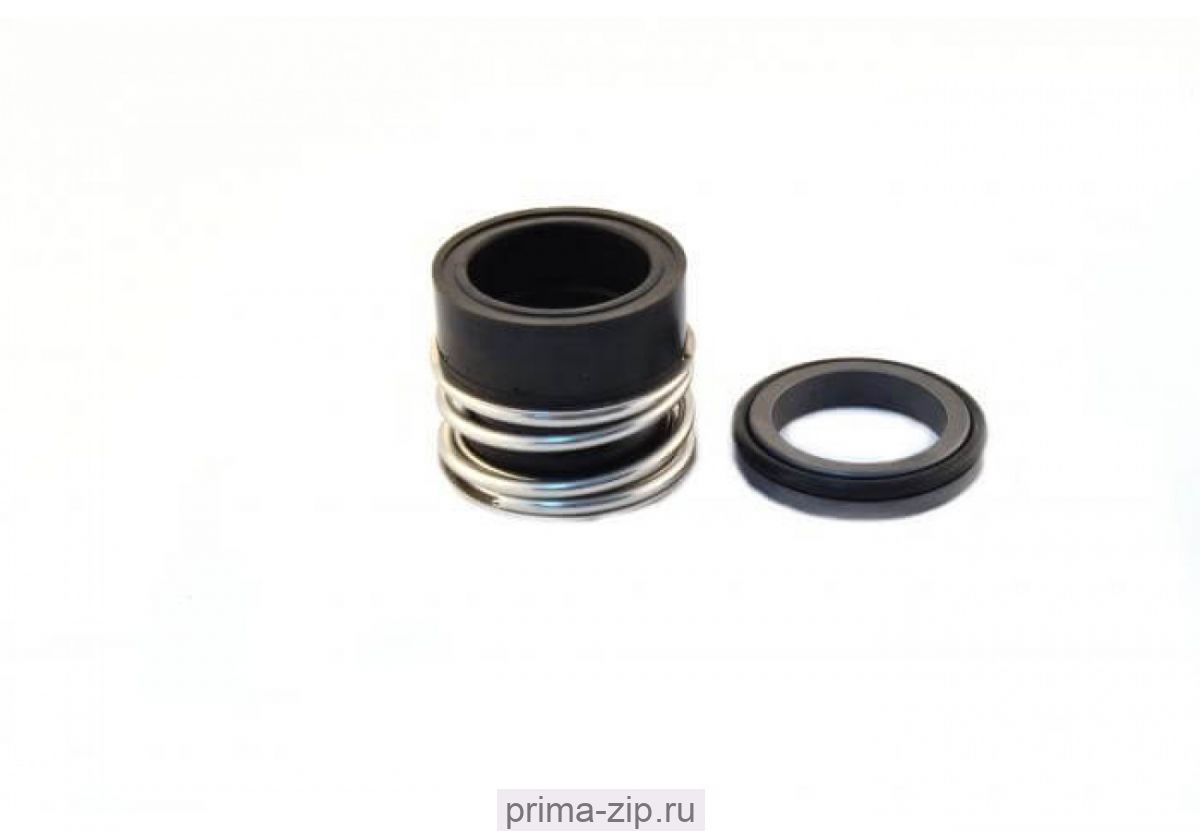

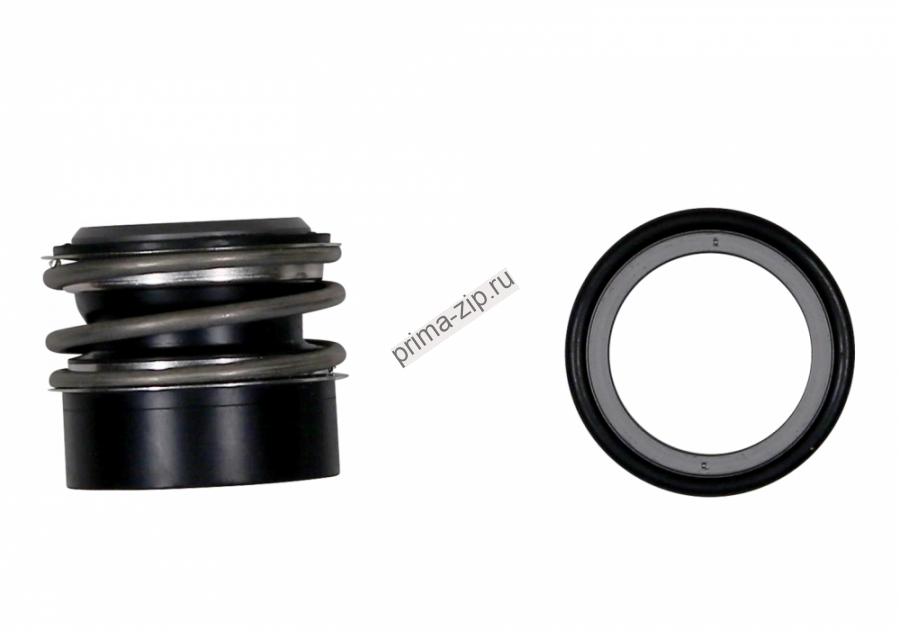

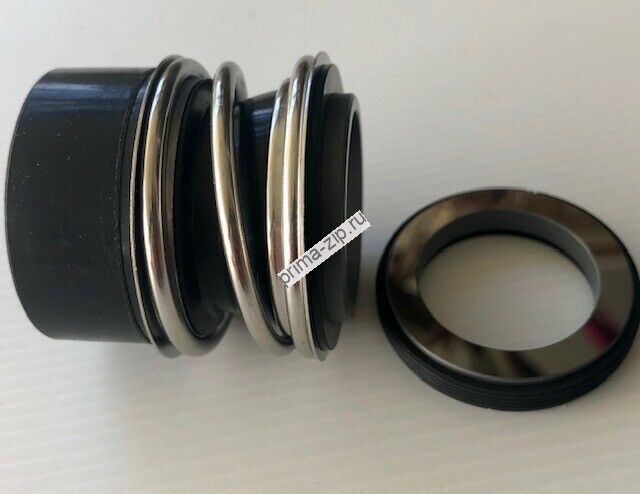

Торцевое уплотнение к насосу Grundfos TPD 100-200/4 A-F-A-BAQE
Описание Торцевое уплотнение к насосу Grundfos TPD 100-200/4 A-F-A-BAQE
Для насосов NB.NK.TP.Grundfos

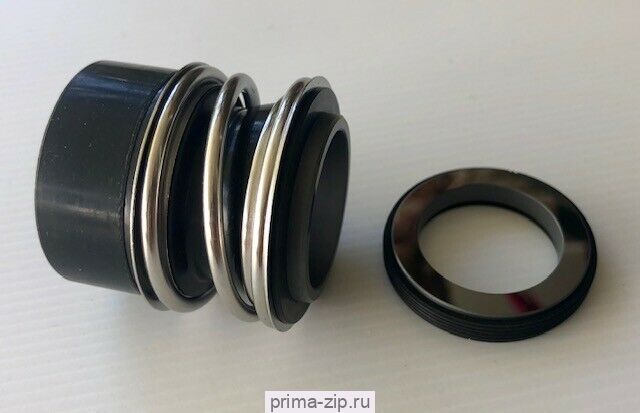

аналог -Kit.Shaft seal BAQE D38mm
Комплект уплотнения вала BAQE:
В-резиновое сильфонное уплотнение;
А-графит заполненный сурьмой;
Q-карбид кремния ;
Е-EPDM;
D38mm
полный аналог -
Страна производства Польша ANGA ( полный аналог изделий фирмы- Burgmann ) -гарантия -1 год.
| 96537605 | ZS | Kit, Shaft seal BAQE D38 mm |
Страна производства Польша ANGA ( полный аналог изделий фирмы- Burgmann ) -гарантия -1 год.
Назначение :
Наиболее часто используемое уплотнение в насосах фирмы DAB. Wilo, Grundfos, KSB, Pedrollo, NETZSCH, SULZER, Packo, SIHI-STERLING и др.

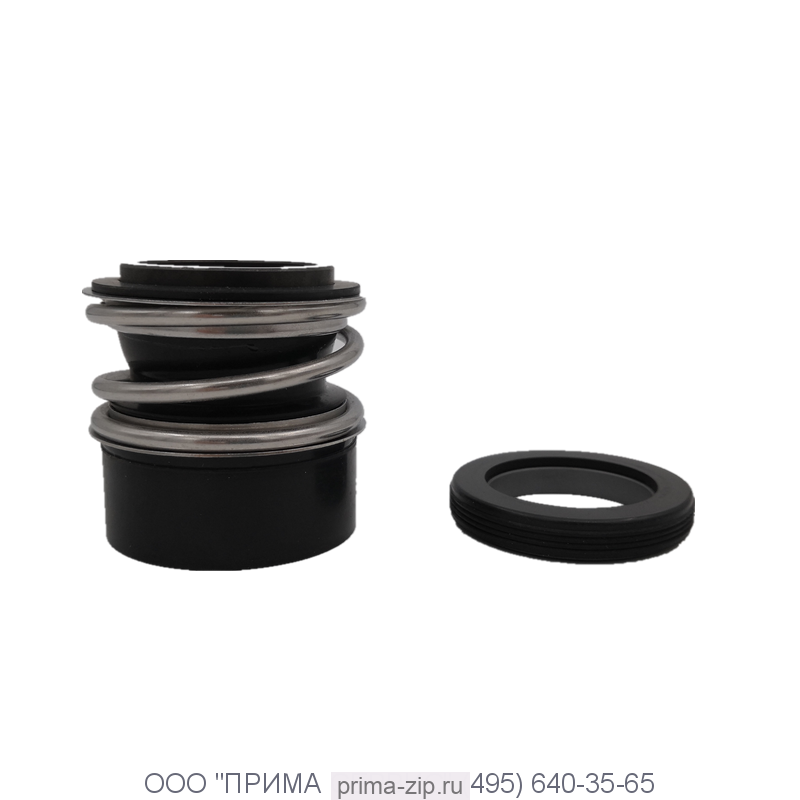

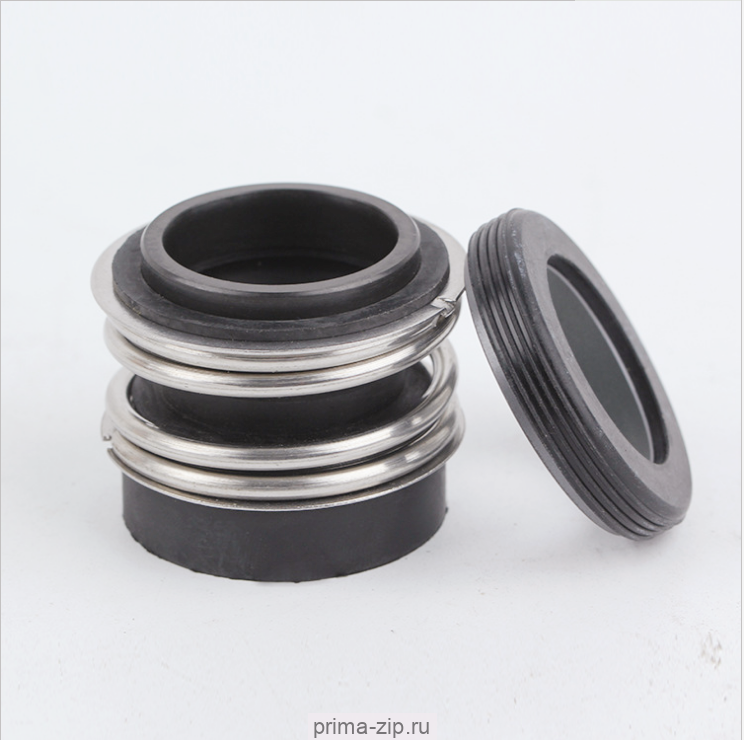

Торцовые уплотнения серии MG - это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
| Наименование | d1 | d3 | d7 | L33 | L4 | d12 | L14 |
| Уплотнение торцевое MG13-38 |
38 | 59.0 | 56.0 | 46.0 | 9.0 | 55.0 | 10.3 |
