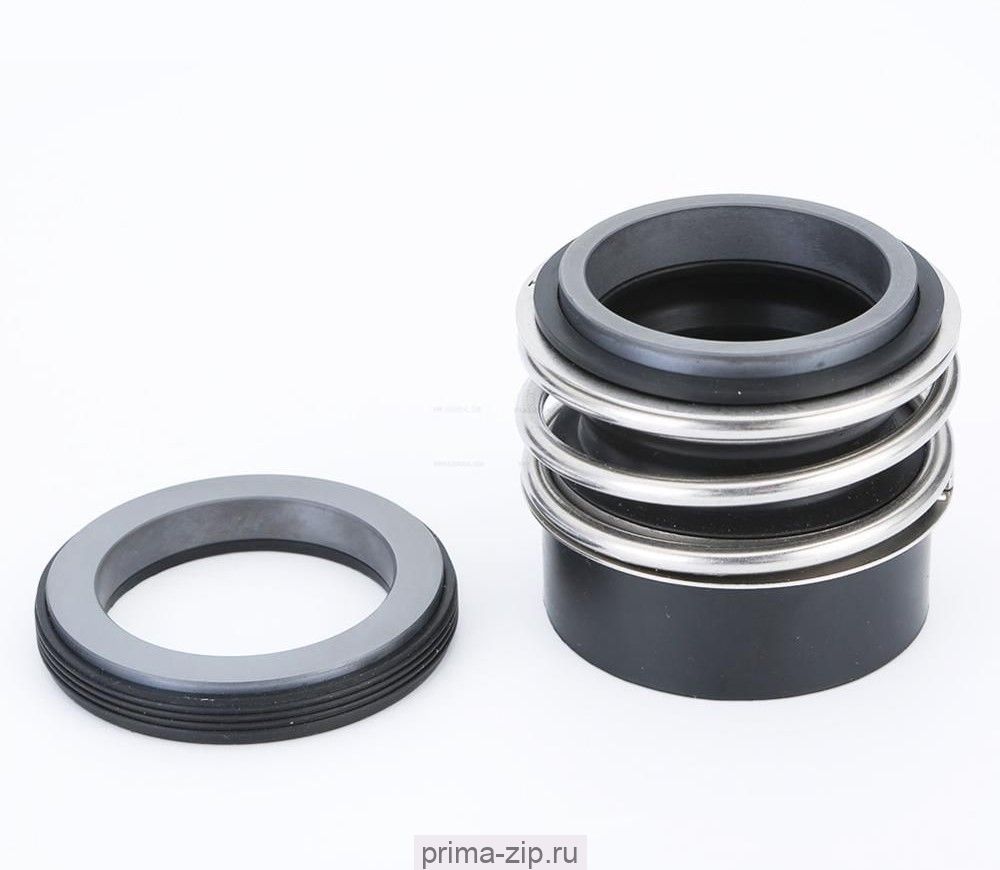

Торцевое уплотнение MG12/55-z G60 Q1Q1VGG
Описание Торцевое уплотнение MG12/55-z G60 Q1Q1VGG
Торцовые уплотнения серии MG - это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-12/55 ответное кольцо типа G60
| Наименование |
d1 | d3 | d7 | L23 | L4 | d12 | L14 |
| Уплотнение торцевое MG12-55 | 55 | 81.0 | 75.0 | 36.5 | 11.0 | 75.4 | 13.3 |
