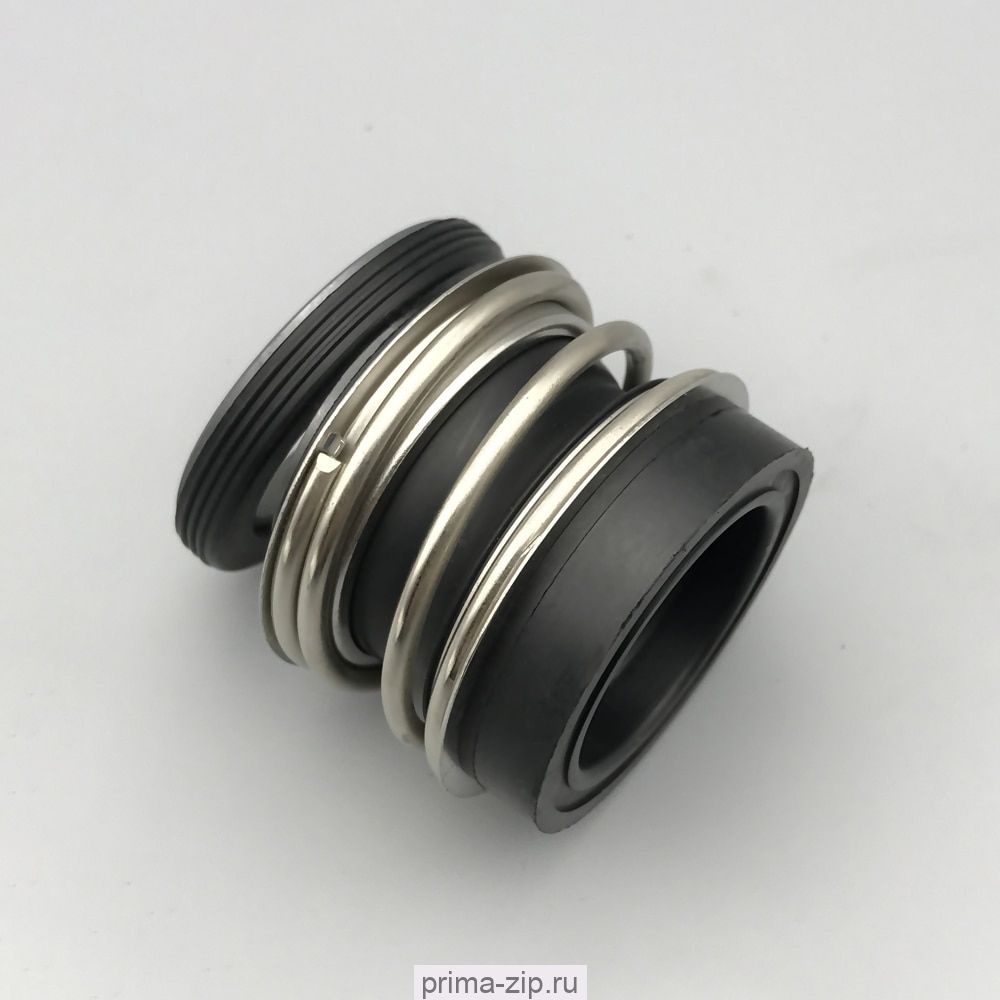

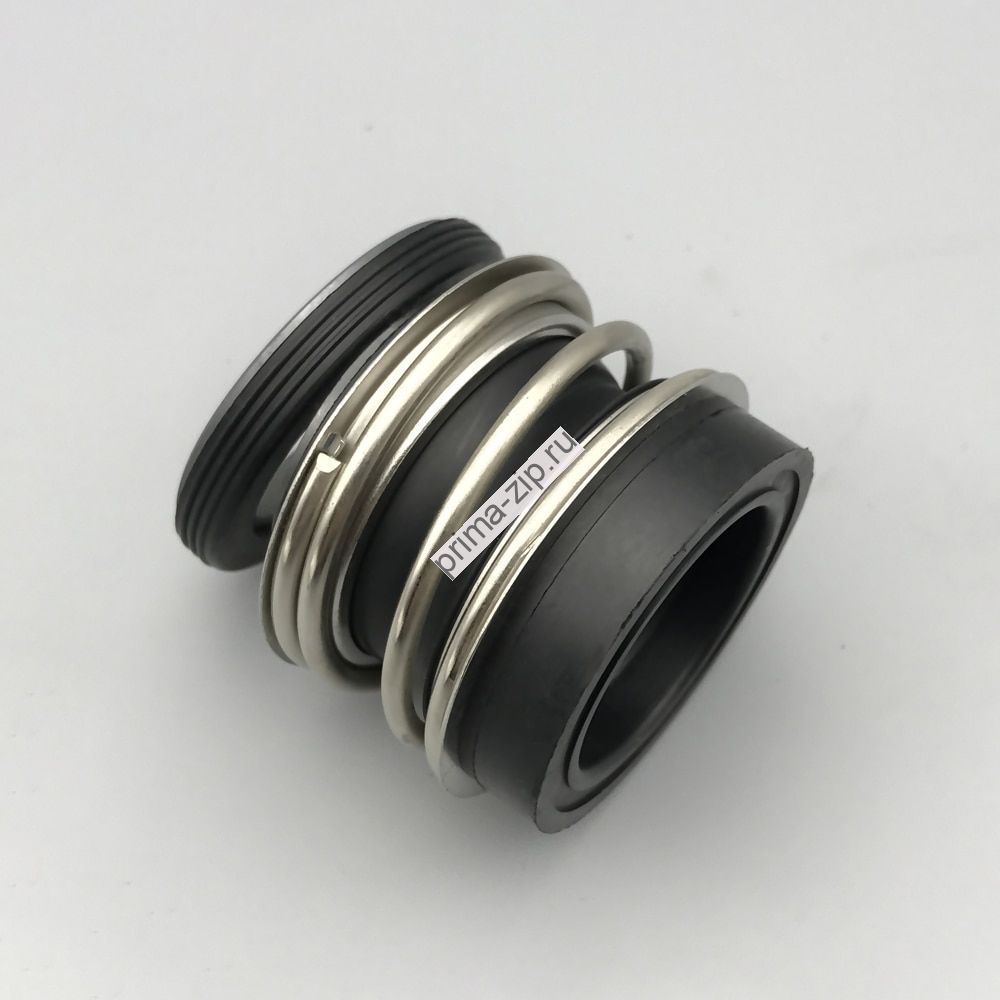

Торцевое уплотнение LOWARA LNEE040-200 30 P25RCS4101880460
Описание Торцевое уплотнение LOWARA LNEE040-200 30 P25RCS4101880460
Торцевое уплотнение MG12/22-Z G60 AQ1EGG
|
Рабочие условия |
|
|
Температура |
-40℃~150℃ |
|
Давление |
≤1,2 мПа |
|
Скорость |
≤13 м/сек |
|
Материалы |
Неподвижное кольцо: Ceramic/SIC/TC |
| L,мм | d1,мм | d3,мм | D1,мм | D2,мм | D3,мм | L1,мм | L2,мм | L3,мм | L4,мм |
| 30.1* | 22 | 36.5 | 37 | 35 | 37.3 | 7.5 | 7.5 | 10.5 | 11.4 |
* - Длина вращающейся части в таблице указана в сжатом состоянии!
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение LOWARA LNEE040-200 30 P25RCS4101880460
