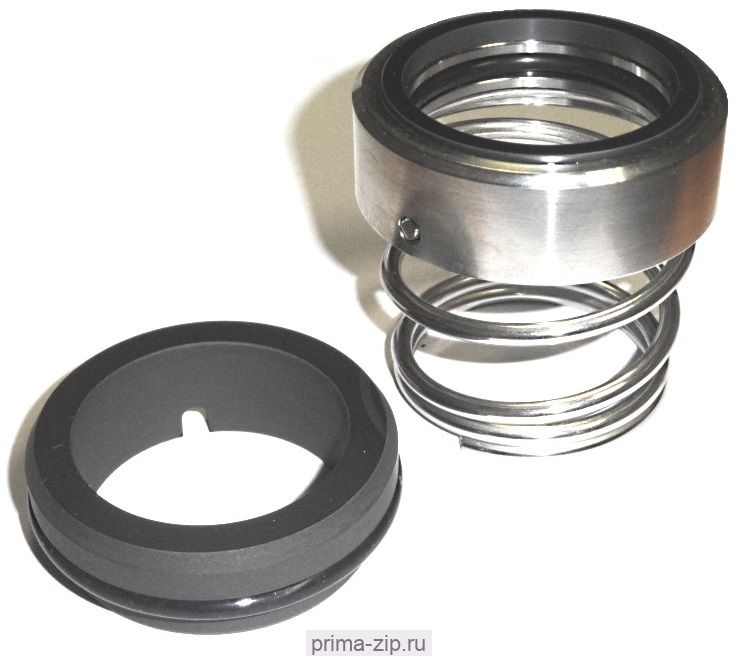

Торцевое уплотнение Ч.211.R7.030.283KK
Описание Торцевое уплотнение Ч.211.R7.030.283KK
Торцевое уплотнение типа 211, предназначено для насосов перекачивающих воду питьевую, воду техническую, масла, светлые нефтепродукты, слабые кислоты и щелочи.
Перекачиваемые среды
- Вода питьевая, вода техническая
- Масла, светлые нефтепродукты
- Слабые кислоты и щелочи
Характеристики
- Диаметр вала от 10 до 100 мм
- Температура перекачиваемой среды от -30 до ~200C
- Давление < 1.2 MПa
- Линейная скорость < 10 м/сек
Применяемые материалы
- Пары трения:
графит, пропитанный смолой (R) - карбид кремния (S)
карбид кремния (S) - карбид кремния (S)
нержавеющая сталь (Cr) - графит, пропитанный смолой (R)
карбид вольфрама (W) - карбид вольфрама (W) - Материал вторичного уплотнения:
нитрильный каучук - NBR (B)
этиленпропиленовый каучук - EPDM (G)
фторкаучук - Viton (A)
Установочные размеры торцового уплотнения (DIN 24960)
| Модель |
d, мм |
D, мм |
D1, мм |
L1, мм |
L2, мм |
L3, мм |
|
211-10 |
10 |
17.5 |
21 |
7 |
15 |
10.5 |
|
211-12 |
12 |
20 |
23 |
7 |
18 |
7.5 |
|
211-14 |
14 |
23 |
25 |
7 |
22 |
6.0 |
|
211-16 |
16 |
26 |
27 |
7 |
23 |
5.0 |
|
211-18 |
18 |
29 |
33 |
10 |
24 |
3.5 |
|
211-20 |
20 |
29 |
35 |
10 |
25 |
2.5 |
|
211-22 |
22 |
34 |
37 |
10 |
25 |
2.5 |
|
211-24 |
24 |
34 |
39 |
10 |
27 |
3.0 |
|
211-25 |
25 |
37 |
40 |
10 |
27 |
3.0 |
|
211-28 |
28 |
42 |
43 |
10 |
29 |
3.5 |
|
211-30 |
30 |
43 |
45 |
10 |
30 |
2.5 |
|
211-32 |
32 |
45 |
48 |
10 |
30 |
2.5 |
|
211-33 |
33 |
48 |
48 |
10 |
39 |
0 |
|
211-35 |
35 |
49 |
50 |
10 |
39 |
0 |
|
211-38 |
38 |
54 |
56 |
13 |
42 |
0 |
|
211-40 |
40 |
56 |
58 |
13 |
42 |
0 |
|
211-43 |
43 |
60 |
61 |
13 |
47 |
0 |
|
211-45 |
45 |
64 |
63 |
13 |
47 |
0 |
|
211-48 |
48 |
68 |
66 |
13 |
47 |
0 |
|
211-50 |
50 |
69 |
70 |
14 |
46 |
0 |
|
211-53 |
53 |
71 |
73 |
14 |
56 |
0 |
|
211-55 |
55 |
74 |
75 |
14 |
56 |
0 |
|
211-58 |
58 |
76 |
78 |
14 |
56 |
0 |
|
211-60 |
60 |
79 |
80 |
14 |
56 |
0 |
|
211-63 |
63 |
83 |
83 |
14 |
56 |
0 |
|
211-65 |
65 |
87 |
85 |
14 |
66 |
0 |
|
211-68 |
68 |
88 |
90 |
16 |
64 |
0 |
|
211-70 |
70 |
92 |
92 |
16 |
64 |
0 |
|
211-75 |
75 |
97 |
97 |
16 |
64 |
0 |
|
211-80 |
80 |
102 |
105 |
18 |
72 |
0 |
|
211-85 |
85 |
110 |
110 |
18 |
72 |
0 |
|
211-90 |
90 |
117 |
115 |
18 |
72 |
0 |
|
211-95 |
95 |
122 |
120 |
18 |
72 |
0 |
|
211-100 |
100 |
127 |
125 |
18 |
72 |
0 |
