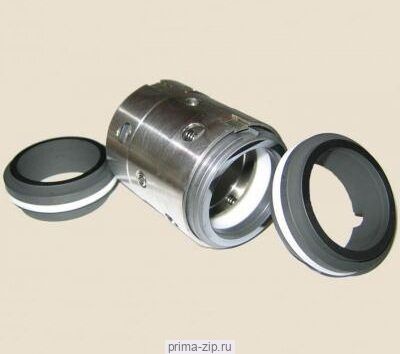

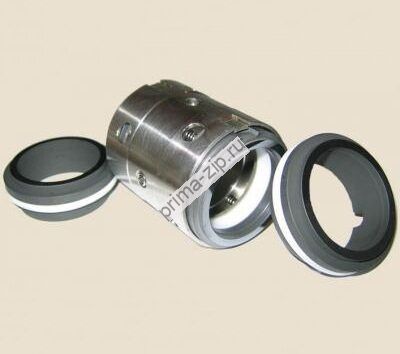

Торцевое уплотнение 59U/59U -70 mm sic/car/ptfe/316/hastelloy
Описание Торцевое уплотнение 59U/59U -70 mm sic/car/ptfe/316/hastelloy
Торцевое уплотнение двойное 59U/59U -70 mm
Материал вторичных уплотнений (сильфон кольца):
- PTFE - (фторопласт), температуростойкость -260 до +260С
Материал пары трения:
- SIC (S) – карбид кремния
Диаметр вала: 70 мм
Давление: до 10 бар
Температурный диапазон: от -40С до +220С
Вращающаяся часть: Карбид кремния /Карбид кремния
|
Наименование |
Диаметр вала d, мм |
D, мм |
D1, мм |
L1, мм |
L2, мм |
|
Торцевое уплотнение 59U/59U |
33 |
47 |
48 |
12,0 |
52 |
|
Торцевое уплотнение 59U/59U |
35 |
49 |
50 |
12,0 |
60 |
|
Торцевое уплотнение 59U/59U |
40 |
56 |
58 |
13,0 |
58 |
|
Торцевое уплотнение 59U/59U |
48 |
64 |
66 |
13,0 |
60 |
|
Торцевое уплотнение 59U/59U |
55 |
71 |
75 |
13,5 |
62 |
|
Торцевое уплотнение 59U/59U |
60 |
80 |
80 |
13,5 |
73 |
|
Торцевое уплотнение 59U/59U |
65 |
85 |
85 |
13,5 |
73 |
|
Торцевое уплотнение 59U/59U |
70 |
90 |
92 |
14,5 |
71 |
|
Торцевое уплотнение 59U/59U |
75 |
99 |
97 |
14,5 |
71 |
|
Торцевое уплотнение 59U/59U |
80 |
104 |
105 |
15 |
81 |
59U/59U – торцевое уплотнение для агрессивных сред.
Используется традиционно в химической, нефтеперерабатывающей промышленности.
Применяется в энергетике, производстве с использованием агрессивных сред и реагентов,
используется в насосах для перекачки опасных, ядовитых, коррозийно-активных веществ.
Крайне универсальное уплотнение, которое подходит к большинству типов насосов, как отечественного производства, так и к импортным.
Конструкция изделия:
Изделие простое и компактное, легко устанавливается на вал. Благодаря взаимодействию некрупных пружин, достигается равномерная нагрузка на рабочие элементы. Монтаж производится посредством винтов для установки, ими же осуществляется и регулировка.
- двойное торцовое
- уплотнение «спина к спине»
- гидравлически неразгруженное
- вращающийся поджимной узел
- не зависит от направления вращения
- соответствует DIN 24960, EN 12756
