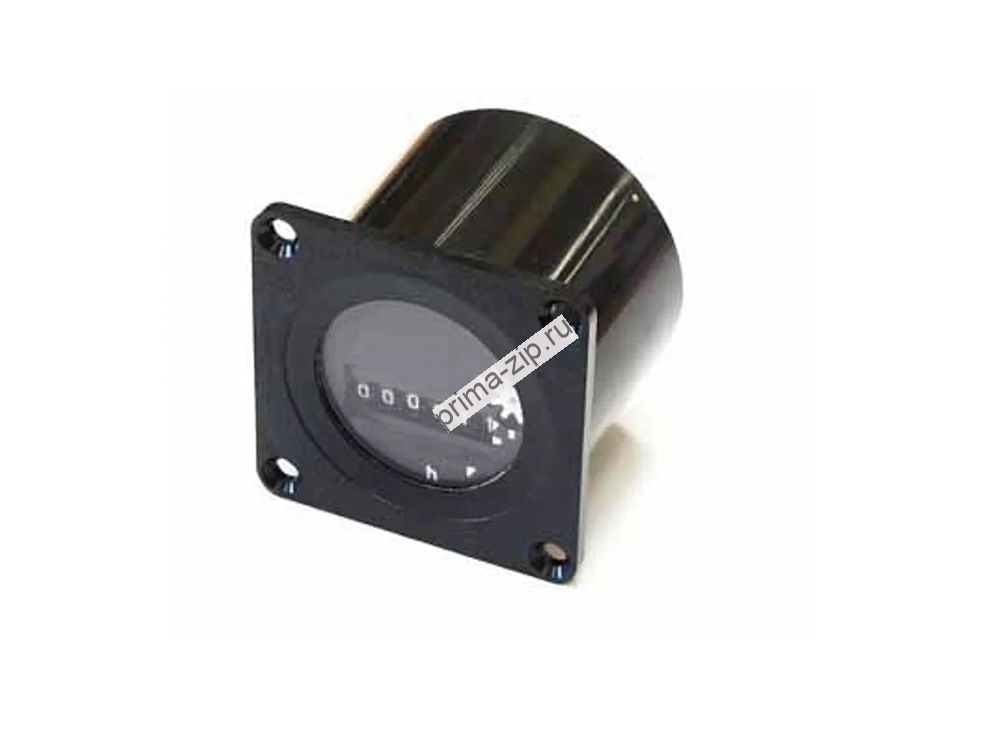

Счетчики времени наработки СВН-2-01, СВН-2-02
Описание Счетчики времени наработки СВН-2-01, СВН-2-02
| Наименование | Счетчик времени наработки СВН-2-02 |
| Код продукции | 803010 |
| Нормативный документ | ТУ 25-1865.081-87 |
| Назначение | Предназначен для автоматического суммирования и учета времени работы оборудования и машин. |
| Описание |
Принцип работы устройства заключается в повороте шагового двигателя, пропорционально подающимся импульсам, который сопряжен с индикаторными барабанами. Импульсы формируются с периодичностью в 2с. |
| Область применения | Промышленное оборудование, оснащенное электроприводами. |
| Характеристики | |
| Число разрядов/максимальное отображаемое значение | 6/99999,9 |
| Напряжение питания, В | =27 |
| Потребляемая мощность, не более, Вт | 0,5 |
| Рабочий диапазон температур, оС | -60...+55 |
| Степень защиты | IP65 |
| Габариты, мм | 60х60х56,5 |
| Масса, не более, кг | 0,12 |
Предназначен для учета времени работы оборудования, агрегатов, машин. Счетчик состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Счет времени наработки ведется с момента включения питания и до момента его выключения. Напряжение питания: =27 В. Емкость счетчика (индикатора): 99999,9 часов. Потребляемая мощность: 0,5 Вт. Функция обнуления времени наработки в данному счетчике не предусмотрена, так как счетчик имеет электромеханический индикатор. Среднее время наработки на отказ: 39000 часов. Класс защиты: IP65. Корпус пластмассовый.
СВН-2-02 cчетчик времени наработки предназначен для учета времени работы оборудования, агрегатов, машин.
Счетчики СВН-2-02 состоят из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами.
Технические характеристики СВН-2-02:
Габаритные размеры - не более 60×60×56 мм.
Напряжение питания постоянного тока - от 21,6 В до 30 В.
Потребляемая мощность - 0,5 Вт.
При включении питания электронный блок формирует разнополярные электрические импульсы:
- длительностью - 31 мс;
- амплитудой - не менее 4 В;
- периодом следования импульсов одноименной полярности - 2 с.
СВН-2-02 сохраняет работоспособность после пятикратного воздействия импульсов напряжения по цепи питания с интервалами следования 15±1 с токовой нагрузки от 40 А до 50 А:
- спадающих по экспоненте с постоянной времени 1 мс, при внутреннем сопротивлении источника импульсов 2 Ом - 160±2 В;
- спадающих по экспоненте до 14 В в течение 0,4 с при внутреннем сопротивлении источника импульсов 1 Ом - 90±2 В.
- спадающих по экспоненте с постоянной времени 1 мс при внутреннем сопротивлении источника импульсов 5 Ом - (-150±2) В.
Допустимое значение погрешности счетчика времени СВН-2-02:
- в нормальных климатических условиях - ±0,2%;
- при воздействии механических и климатических факторов - 0,5%.
Система питания счетчика - двухпроводная.
Емкость отсчетного устройства - 99 999,9 ч.
Счетчик монтируется на приборных щитах толщиной - до 10 мм.
Средний ресурс счетчика - 10 000 ч.
Средний срок службы - 10 лет.
Средняя наработка до отказа СВН-2-02 при равномерной выработке ресурса за срок службы:
- в нормальных климатических условиях - 39 000 ч;
- в условиях эксплуатации по ТУ - 32 000 ч.
Масса счетчика - не более 120 г.
Импульсы подаются на шаговый двигатель, ротор которого поворачивается в такт каждому импульсу. Это вращение через редуктор передается на первый барабанчик, который за час делает один оборот. Затем через три перевода на второй барабанчик, третий, четвертый и т.д. Цифра на втором барабанчике означает количество целых часов, на третьем - десятки часов, на четвертом - сотни часов и т.д.
Условия эксплуатации:
Температура окружающей среды - от -60° С до +55° С.
Относительная влажность при температуре (+40±2)° С без конденсации влаги внутри корпуса - от 95% до 98%.
Счетчик прочен к кратковременным от 2 ч до 4 ч:
- повышениям температуры - до +65° С;
- циклическим изменениям температуры - от +50° С до +65° С.
Счетчик моточасов СВН-2-02 виброустойчив и вибропрочен:
- на частотах - от 5 Гц до 100 Гц;
- при ускорении - до 50 м/с2.
Счетчик прочен к ударным нагрузкам:
- с ускорением - до 150 м/с2;
- при количестве ударов - 10 000.
Для установки необходимо:
- вставить счетчик в отверстие на щите и закрепить с помощью скобы и двух гаек;
- присоединить провода питания к штекерам, входящим в комплект поставки;
- надеть штекера на контакты основания счетчика в соответствии с указанной полярностью.
При правильном подключении на СВН-2-02 должно подаваться напряжение питания одновременно с напряжением питания на объект.
