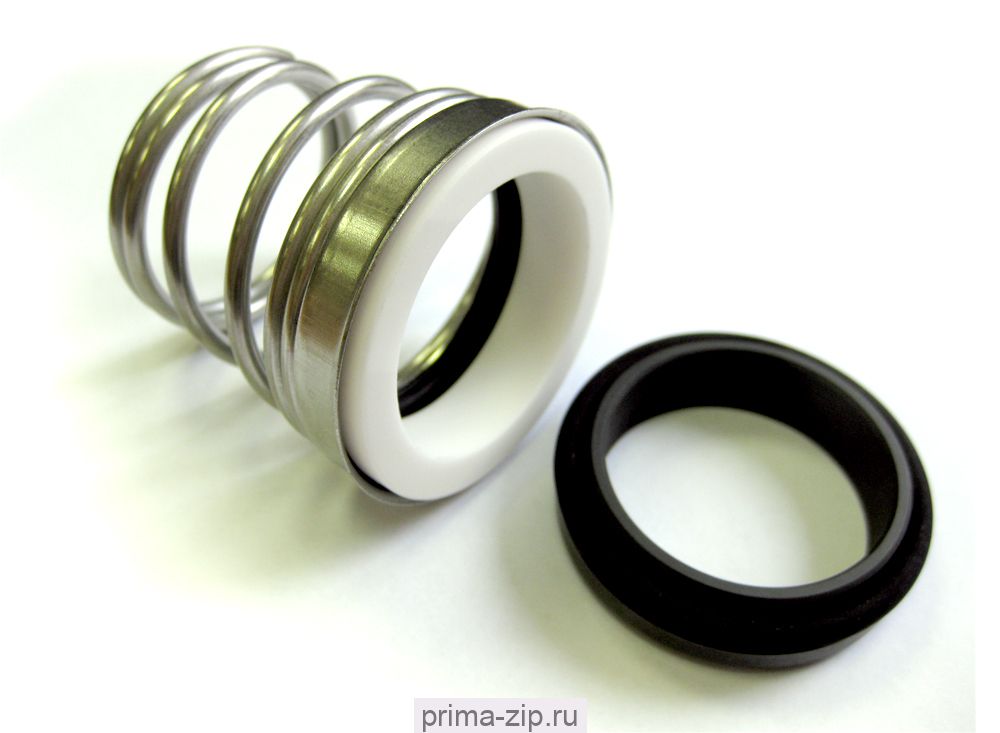

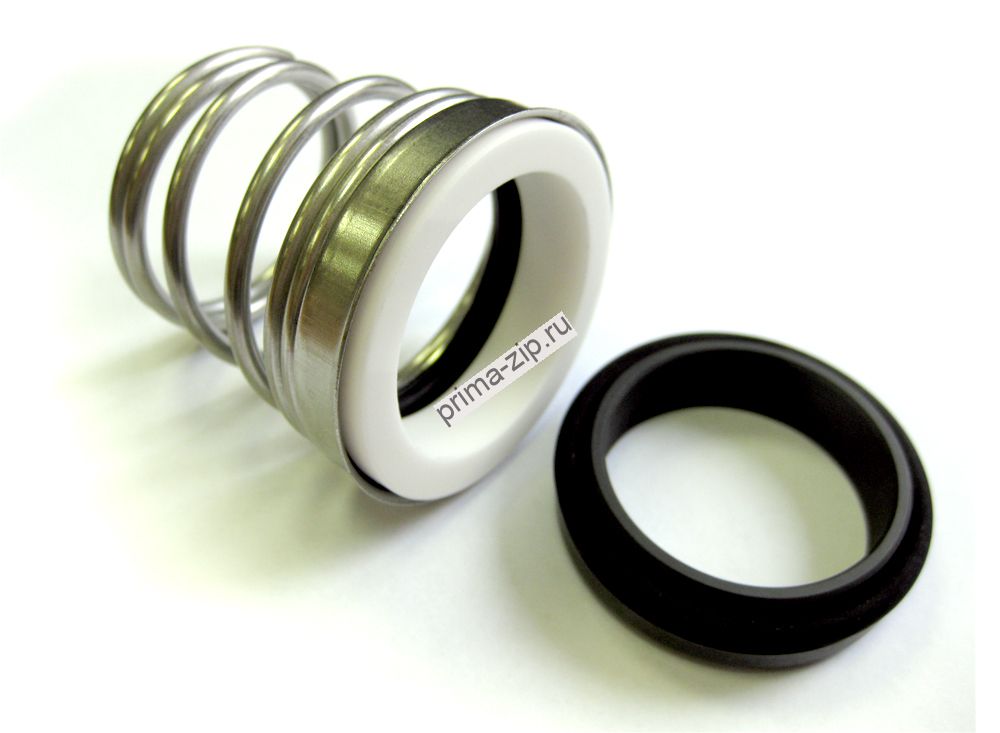

Мех.торц.уплотнение SNFN-17mm Cer/Car/EPDM
Описание Мех.торц.уплотнение SNFN-17mm Cer/Car/EPDM
Мех.торц.уплотнение SNFN-17mm Cer/Car/EPDM
Технические характеристики- температура -20…200°С
- давление до 8 атм
- скорость 10 м/с
- давление до 8 атм
- скорость 10 м/с
Материал пары тренияуглеграфит (CAR)
керамика (CER)
карбид кремния (SIC)
керамика (CER)
карбид кремния (SIC)
Материал сильфонаNBR (≈100°С)
EPDM (≈150°С)
VITON (≈180°С)
EPDM (≈150°С)
VITON (≈180°С)
| Тип торцевого уплотнения SNFN | d1 | d3 | d2 | L1 | L2 |
| SNFN-10mm | 10 | 20 | 18,1 | 20,5 | 5,5 |
| SNFN-11mm | 11 | 22 | 20,6 | 23,5 | 5,5 |
| SNFN-12mm | 12 | 22 | 20,6 | 23,5 | 5,5 |
| SNFN-13mm | 13 | 25 | 23,1 | 28 | 6 |
| SNFN-14mm | 14 | 25 | 23,1 | 28 | 6 |
| SNFN-15mm | 15 | 29 | 26,9 | 30 | 7 |
| SNFN-16mm | 16 | 29 | 26,9 | 30 | 7 |
| SNFN-17mm | 17 | 29 | 26,9 | 30 | 7 |
| SNFN-18mm | 18 | 33 | 30,9 | 32 | 8 |
| SNFN-19mm | 19 | 33 | 30,9 | 33 | 8 |
| SNFN-20mm | 20 | 33 | 30,9 | 33 | 8 |
| SNFN-21mm | 21 | 38 | 35,4 | 33 | 8 |
| SNFN-22mm | 22 | 38 | 35,4 | 33 | 8 |
| SNFN-23mm | 23 | 38 | 35,4 | 35 | 8 |
| SNFN-24mm | 24 | 38 | 35,4 | 35 | 8 |
| SNFN-25mm | 25 | 40 | 38,2 | 35,5 | 8,5 |
| SNFN-28mm | 28 | 46 | 43,3 | 39 | 9 |
| SNFN-29mm | 29 | 46 | 43,3 | 39 | 9 |
| SNFN-30mm | 30 | 46 | 43,3 | 39 | 9 |
| SNFN-32mm | 32 | 46 | 43,3 | 39 | 9 |
| SNFN-33mm | 33 | 50 | 53,5 | 55,5 | 11,5 |
| SNFN-35mm | 35 | 50 | 53,5 | 55,5 | 11,5 |
| SNFN-38mm | 38 | 60,5 | 60,5 | 55,5 | 11,5 |
| SNFN-40mm | 40 | 60,5 | 60,5 | 55,5 | 11,5 |
