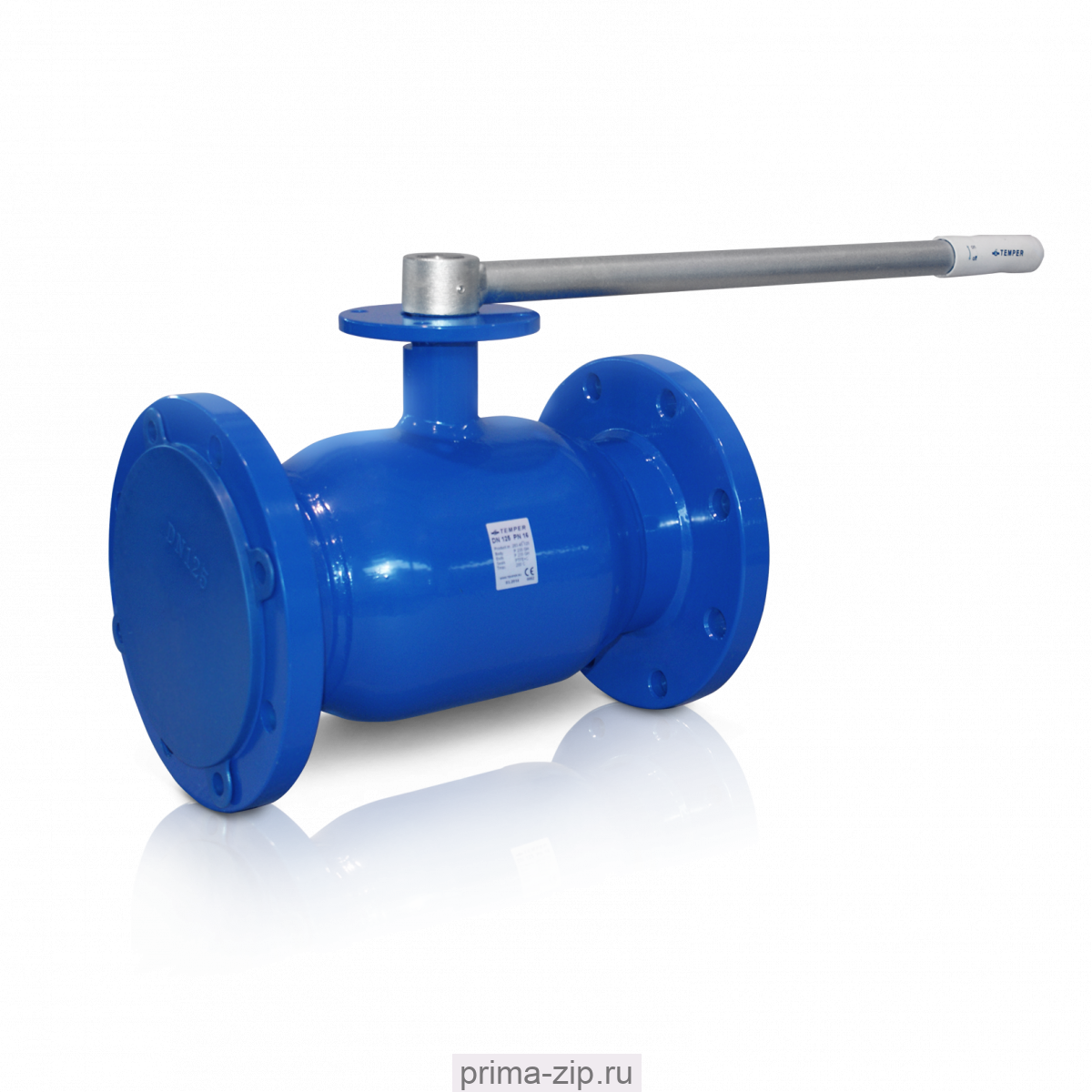

Кран шаровой TEMPER

Технические характеристики

• Максимальная температура: до 200oС;
• Минимальная температура: до -40oС (исп. У), до -60oС (исп. ХЛ);
• Герметичность: класс «А» ГОСТ Р54808-2011;
• Присоединительные размеры фланцев: по ГОСТ
• Ресурс: не менее 10 000 циклов*;
• Полный срок службы: не менее 25 лет*;
• Гарантийный срок: 3 года.

* При условии соблюдения правил эксплуатации.

Преимущества шаровых кранов TEMPER:

Особенности применения стальных шаровых кранов Temper

Стальные краны имеют широкий спектр применения и могут использоваться в линиях транспортировки как жидких, так и газообразных веществ. Чаще всего их устанавливают в системах газоснабжения и водоснабжения. Способность выдерживать высокий температурный диапазон рабочей среды (до 260оС) делает их востребованными при обустройстве тепловых сетей.

Краны Temper отличаются компактными размерами, простотой монтажа и устойчивостью к коррозии. Несмотря на несложную конструкцию, они обеспечивают отличные показатели герметичности. Краны управляются вручную по принципу механического смещения запорного элемента. Для трубопроводов большого диаметра используются модернизированные конструкции, оснащённые гидравлической, электрической или пневматической системой привода.

Функции по регулировке рабочей среды в шаровом кране выполняет специальный запорный элемент, выполненный в виде шара. Перекрытие потока обеспечивается при повороте ручки на 90 градусов. Как правило, диаметр отверстия запорного механизма таких устройств совпадает с параметрами трубопровода, что сводит к минимуму гидравлические потери.

Виды шаровых стальных кранов Temper

По способу монтажа:

• Муфтовые устройства отличаются компактными размерами и устанавливаются в системах водоснабжения и газоснабжения. Они монтируются в трубопроводы диаметром до 45 мм.
• Фланцевые краны рассчитаны на большие нагрузки при работе с высоким давлением рабочей среды. С целью достижения высоких показателей герметичности в месте соединения устанавливается специальная уплотнительная прокладка. Фланцевая арматура монтируется в трубопроводы диаметром от 45 мм.
• Приварные краны соединяются с использованием сварки. Они монтируются в системы, не рассчитанные на демонтаж запорно-регулирующей арматуры.
• Комбинированные краны отличаются универсальным типом соединения, что позволяет их устанавливать несколькими способами.

По количеству присоединяемых патрубков:

• Проходные - самый распространённый вид. Поток рабочей среды в таких кранах направляется лишь в одну сторону по прямой вдоль оси корпуса.
• Угловые применяются для изменения направления потока под углом в 90о.
• Краны с тремя и более соединительными отводами устанавливаются с целью перенаправления или смешивания рабочих сред.

По конструкции запорного механизма:

• Краны с плавающим шаром, оснащённые специальным уплотнительным кольцом. Высокие показатели герметичности обеспечивает давление рабочей среды. Под воздействием силы потока шар прижимается к уплотнителю. Устройства этого типа имеют диаметр прохода не более 200 мм. Такое конструктивное решение не используется для кранов с большим сечением проходного отверстия из-за чрезмерно высокого давления, создаваемого рабочей средой, что значительно усложняет их работу.
• Краны с шаром, смонтированным в опорах. Запорный элемент в этих устройствах имеет осевой выступ для фиксации в специальном углублении. Давление рабочей среды надёжно зажимает шар в сёдлах. Такая компоновка упрощает запорно-регулирующие операции, для управления требуется минимум усилий.
•

ТОС: -60 +200, Ру-40/25
Макс. рабочее давление: 40 бар (до DN 50 включительно) и 25 бар для остальных диаметров Материал корпуса — хладостойкая сталь 09Г2С.
Краны изготовлены из бесшовной трубы.
Технические характеристики:
Рабочая среда: вода, пар, нефтепродукты, газ и прочие жидкие и газообразные среды, нейтральные к материалам крана.
Давление номинальное: 25/40 атм.
Герметичность: класс «А».
Ресурс — не менее 10000 циклов.
Срок службы — не менее 25 лет.
Присоединение: под приварку.
Управление: ручное.

* Цены на краны с редуктором, пожалуйста, уточняйте у наших специалистов в отделе продаж.

Кран шаровой стальной TEMPER

Краны шаровые стальные TEMPER служат запорными устройствами на трубопроводах для холодной и горячей воды, пара, жидких и газообразных нефтепродуктов.  Краны TEMPER изготавливаются как из углеродистой стали 20, так и из стали 09Г2С, что позволяет их устанавливать и в умеренных широтах, и в зонах с холодными климатическими условиями, до — 60грС. В зависимости от технических требований можно найти шаровые краны TEMPER, рассчитанные на номинальное давление в 16 и в 40/25 атм.. Температурный режим для всех шаровых стальных кранов TEMPER установлен в 200 гр.С, что позволяет использовать их в системах теплоснабжения. Класс герметичности «А» по ГОСТ 9544-93 и последующих у всех стальных шаровых кранов TEMPER допускает их применение и на газопроводах. Управляются шаровые краны TEMPER с помощью рукоятки, но выпускаются также c ISO-фланцем для последующей установки на них ручных редукторов или электроприводов. Краны шаровые стальные TEMPER производятся и с полным проходом, и со стандартным (редуцированные). Присоединяются к трубопроводам  шаровые краны TEMPER и с помощью приварных патрубков, и с помощью фланцев, есть и муфтовые модели.
