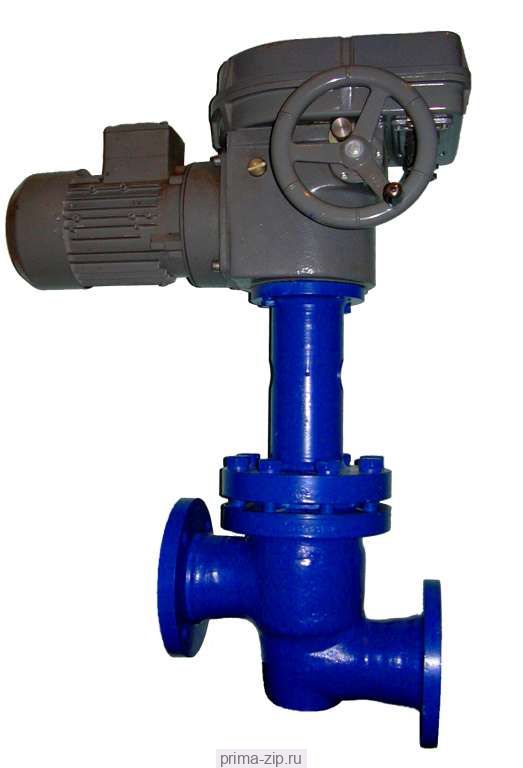

Клапан запорный сильфонный 14нж917п34-1 Ду40 Ру10 используется в трубопроводах коммунальной сферы, энергосистем и нефте-газовой промышленности.
Клапаны (вентили) 14нж917п34-1 Ду40 Ру10 обычно используются на трубопроводах относительно небольших диаметров, так как в случае больших размеров приходится иметь дело с возрастанием усилий для управления клапаном и усложнять конструкцию для правильной посадки затвора на седло корпуса.
Расчетная рабочая среда клапана 14нж917п34-1 - агрессивные среды. Для изготовления корпуса используется сталь 12Х18Н9Т. Температурный диапазон: до +350 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80 (исп.1, ряд 2).
Тип присоединения и материал прокладки выбирают в зависимости от условий работы клапанов (вентилей): давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры клапана (вентиля) 14нж917п34-1 Ду40 Ру10
|
Наименование:
|
Клапан запорный сильфонный
|
Обозначение:
|
14нж917п34-1
|
Диаметр, мм (Ду / DN):
|
40
|
Нормальное давление, кгс/см2 (Ру):
|
10
|
Таблица-фигура:
|
14нж917п34-1
|
Рабочая среда:
|
агрессивные среды
|
Температура рабочей среды, C0:
|
до +350
|
Материал корпуса:
|
сталь 12Х18Н9Т
|
Тип присоединения:
|
фланцевое по ГОСТ 12815-80 (исп.1, ряд 2)
|
|
Габаритные размеры и масса клапана 14нж917п34-1 Ду40 Ру10
Строительная длина (L) - длина участка трубы, который клапан 14нж917п34-1 Ду40 Ру10 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода клапана до конца шпинделя в верхнем положении.
