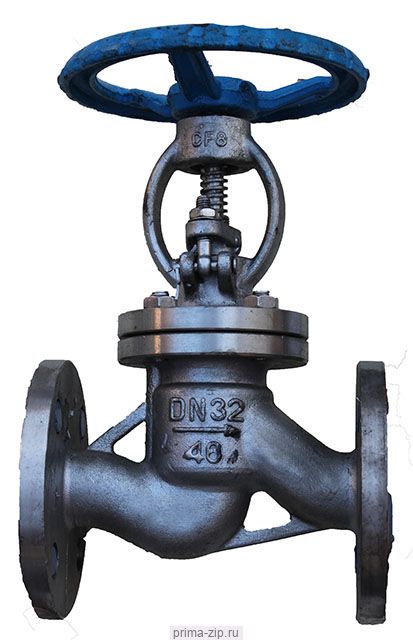

Клапан запорный 15нж22нж Ду80 Ру40
Описание Клапан запорный 15нж22нж Ду80 Ру40
Клапан 15с22нж, 15лс22нж, 15нж22нж
Сфера применения клапанов 15с22нж
Клапаны стальные запорные 15с22нж, 15лс22нж, 15нж22нж используются на Ру 40 кгс/см2 на различных типах трубопроводов: водопроводах, паропроводах, маслопроводах, нефтепроводах, продуктопроводах. Важное ограничение – внутренняя среда не должна оказывать коррозионное воздействие на материалы деталей клапана.
Температура транспортируемой среды допускается до 425ºС (для 15лс22нж – до 350ºС).
Конструкция 15с22нж
Модель запорного клапана 15с22нж, 15лс22нж, 15нж22нж отличается малым ходом затвора. Если Вы планируете купить запорный клапан на Ру 40 (PN 4,0 МПа), обратите внимание на это устройство.
Для запорных клапанов с резьбовым запорным механизмом до 1982 года официально применялось название «вентили», но в обиходе и в наши дни 15с22нж иногда называют вентилями.
Ду клапана находится в пределах 10 - 300 мм. Для Ду свыше 200 запорные клапаны применяются редко, так как усилие затяжки увеличивается пропорционально квадрату условного прохода DN.
Все вентили 15с22нж, 15лс22нж, 15нж22нж оснащены золотником из коррозионно-стойкой (20Х13) или нержавеющей (12Х18Н10Т) стали и графитовым сальником, чем во многом объясняется большой ресурс таких клапанов.
Опыт поставок «Компании Энергостандарт» свидетельствует о том, что клапаны 15с22нж зарекомендовали себя как надёжные. Подчеркнём, что сказанное относится к клапанам российского производства.
Климатические исполнения клапанов 15с22нж, 15лс22нж, 15нж22нж
Клапан 15с22нж с корпусом из стали 20 (или 25 у некоторых производителей) имеет исполнение для умеренной климатической зоны, где средние минимальная и максимальная температура по модулю не превышают 40 градусов Цельсия.
Клапаны 15лс22нж (корпус из ст. 09Г2С) и 15нж22нж (ст. 08Х18Н10Т) имеют хладостойкое климатическое исполнение. Они сохраняют требуемые механические характеристики при температуре внешней среды от минус 60ºС до плюс 40ºС и могут эксплуатироваться в регионах Крайнего Сервера.
Условные обозначения клапанов 15с22нж
Обозначение на примере клапана 15с22нж на Ду 80 и Ру 40кг/см² составляется так:
Клапан запорный стальной 15с22нж Ду 80 Ру 40
и по европейскому стандарту:
15с22нж DN 80 PN 40 (4,0 МПа)
Аналогами клапанов 15с22нж являются:
- проходной клапан БПА 21004 для Ду 15, 20, 25
- прямоточный БПА 21005 для Ду 32, 40 ,50.
- 15с22нж по чертежу ПТ 21017
- У21003, ТД21003 умеренного исполнения по ТУ 26-07-177-85
- ГЛ21003М
Заказ клапанов 15с22нж
Обширный и успешный опыт «Компании Энергостандарт» позволяет нашим клиентам положиться на качество наших поставок. Мы предлагаем только высоконадежную арматуру проверенных производителей. Закажите клапана 15с22нж, 15лс22нж, 15нж22нж у нас – и мы сможем предложить вам выгодные условия оплаты и поставки.
Цены на клапаны 15с22нж
| Фото | Таблица фигур | Ду 15 |
Ду 20 |
Ду 25 |
Ду 32 |
Ду 40 |
Ду 50 |
Ду 65 |
Ду 80 |
Ду 100 |
Ду 125 |
Ду 150 |
Ду 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
15с22нж | 2700 | 3600 | 4050 | 4700 | 4800 | 5300 | 9500 | 9800 | 12500 | 29000 | 33000 | 56000 |
| 15лс22нж | 3700 | 4600 | 5800 | 6200 | 6500 | 7900 | 14700 | 16050 | 27300 | 35000 | 55700 | 71300 | |
| 15нж22нж | 4500 | 9600 | 10800 | 9700 | 9900 | 12200 | 19500 | 29100 | 37500 | 39000 | 66000 | 84000 |
Условия эксплуатации
|
Рабочая среда |
Среды, по отношению к которым применяемые материалы коррозионностойкие. |
|
|---|---|---|
|
Температура рабочей среды, ºС |
до 425 ºС (в зависимости от материала основных деталей). |
|
|
Климатическое исполнение |
У, ХЛ по ГОСТ 15150-69 |
|
|
Температура окружающей среды ºС |
У |
ХЛ |
|
от минус 40ºС до плюс 40ºС |
от минус 60ºС до плюс 40ºС |
|
|
Направление подачи рабочей среды |
Под золотник (по стрелке на корпусе) |
|
|
Установочное положение |
Любое |
|
|
Присоединение к трубопроводу |
Фланцевое |
|
Материалы основных деталей
|
исп. У тип 15с22нж |
исп. ХЛ тип 15лс22нж |
исп. ХЛ тип 15нж22нж |
|||
|---|---|---|---|---|---|
|
Материал корпусных деталей |
Сталь 20 |
Сталь 09Г2С |
Сталь 08Х18Н10Т |
||
|
Материал золотника |
Сталь 20Х13 |
Сталь 20Х13 |
Сталь 12Х18Н10Т |
||
|
Прокладка (корпус/крышка) |
ПМБ |
||||
|
Материал сальникового уплотнения |
Кольца графитовые ТРГ |
||||
|
Втулка резьбовая |
Бронза БрАЖН 10-4-4 |
||||
|
Температура рабочей среды, ºС |
425 |
350 |
425 |
||
Технические характеристики
|
Давление номинальное PN, МПа |
4,0 |
|---|---|
|
Герметичность затвора |
По классу «А» ГОСТ 9544 |
|
Нормальное положение затвора |
Полностью «открыто» или полностью «закрыто» |
|
Тип привода |
Ручной |
Показатели надёжности
|
Средний срок службы, лет, не менее |
10 |
|---|---|
|
Полный средний ресурс, циклов |
10000 |
|
Наработка на отказ, циклов, не менее |
2000 |
|
DN |
PN, МПа |
L |
H |
D |
|
|---|---|---|---|---|---|
 |
10 |
4 ,0
|
130 |
198 |
120 |
|
15 |
130 |
233 |
120 |
||
|
20 |
150 |
257 |
140 |
||
|
25 |
160 |
285 |
160 |
||
|
32 |
180 |
302 |
180 |
||
|
40 |
200 |
355 |
200 |
||
|
50 |
230 |
373 |
240 |
||
|
65 |
290 |
408 |
280 |
||
|
80 |
310 |
436 |
320 |
||
|
100 |
350 |
480 |
360 |
||
|
125 |
400 |
558 |
400 |
||
|
150 |
480 |
611 |
400 |
||
|
200 |
600 |
720 |
400 |
