Центратор цепной ЦЦШ 325-1620

Центратор цепной ЦЦШ 325-1620
  • Цена сейчас: 79 860 рублей

Условия доставки

Вариант 1: Доставка в пределах Москвы
Стоимость доставки: 500 рублей
Вариант 2: Самовывоз со склада : г.Москва , ул Щербаковская 53.
Стоимость доставки: 0 рублей
Вариант 3: Доставка до ТК "Деловые Линии" и ТК "СДЭК" до терминала бесплатно
Отгрузка по Московской обл. и по РФ .
Стоимость доставки: 0 рублей

Описание Центратор цепной ЦЦШ 325-1620

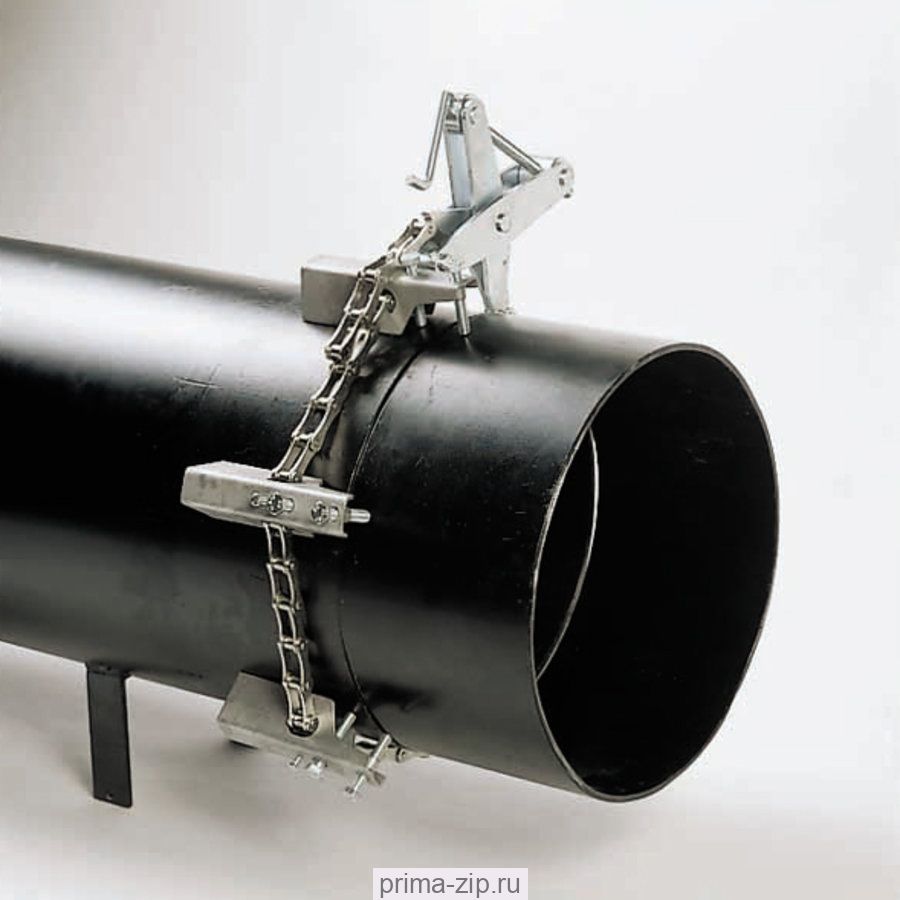

Центратор цепной широкопрофильный ЦЦШ 325-1620 - цепной центратор с двумя упорными винтами.
Российский аналог Double Jackscrew Chain Clamp

  • Диаметр, мм 325-1620
  • Вес, кг 40



Центраторы наружные цепные ЦЦШ используются с целью центровки трубных торцов в период проведения сварочных работ. У этих приспособлений ручной привод, а их главное преимущество заключается в том, что они просты в установке, а усилие центровки у них выше в 3 раза.



Приводит в соответствие друг с другом обе стороны трубы для соединения под сварку. Устройство уровня и поддержки центратора позволяет прочно закрепить трубу, отвод, фланец и другие фитинги во время соединения и сварки. Для особых сплавов, а также для труб из нержавеющей стали используйте центратор с цепью из соответствующего материала. Существуют модели из углеродистой и нержавеющей стали для труб диаметром 325–1620 мм.





СВЕРХТОЧНЫЙ
– струбцина с двумя упорными винтами позволяет производить сварку шва, не снимая центратор с трубы.





ТОЧНОЕ СОЕДИНЕНИЕ
– струбцина с двумя упорными винтами, находящаяся по внешнему диаметру трубы, обеспечивает точное соединение и выравнивание труб с погрешностью 0,4 мм.

БЕЗОПАСНЫЙ
– отводы, фланцы и другие фитинги поддерживаются уровнем и устройством поддержки, уменьшающими риск получения повреждений.





УНИВЕРСАЛЬНЫЙ
– центратор соединяет и исправляет трубы, отводы, тройники и другие фитинги.



Центраторы могут быть переоборудованы для работы с трубами из нержавеющей стали и других особых сплавов. Просто замените роликовую цепь на ту, которая сделана из нержавеющей стали. Все другие компоненты центратора сделаны из нержавеющей стали.

Центратор цепной широкопрофильный ЦЦШ состоит из:

цепи 4,

блока натяжителя 1 и 2,

струбцин 3

с упорными болтами 5.

В блоке натяжителе установлен стопор цепи. После протаскивания цепи через блок натяжитель, фиксируем цепь стопором. Винт блока натяжителя должен находиться в нижнем положении. Далее с помощью винта натяните цепь, так чтобы струбцины плотно прилегали к трубе, пятки упорных болтов должны быть выкручены так, чтобы быть вровень с дном струбцины. Упорные болты с пяткой, должны располагаться так, чтобы один болт находился над торцом одной трубы, второй, над торцом второй. Закрутите упорные болты до касания трубопровода и отпустите на один оборот. Подведите вторую, провернув ее так чтобы выступающая часть элипса трубы попадала на упорный болт. Добейтесь полного совпадения торцов труб, с помощью затягивания упорных ботов и сделайте прихватки.



При необходимости повторите данную операцию, если есть место несовпадения кромок.
