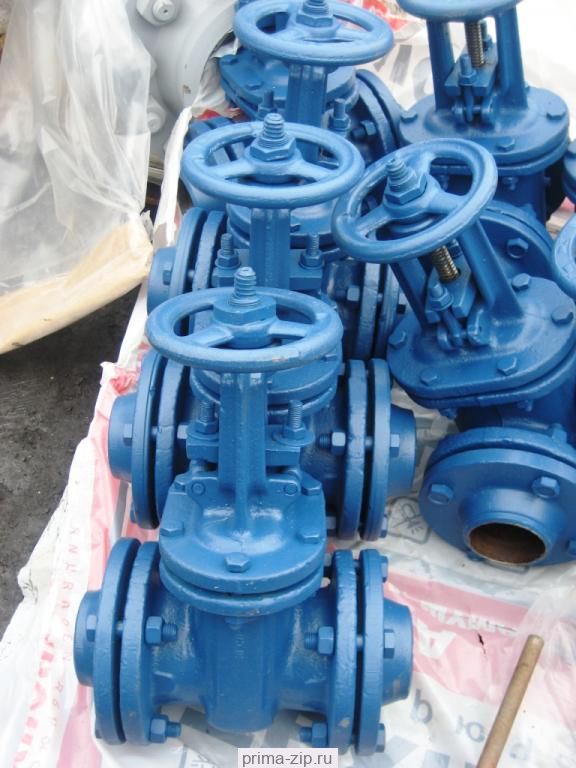

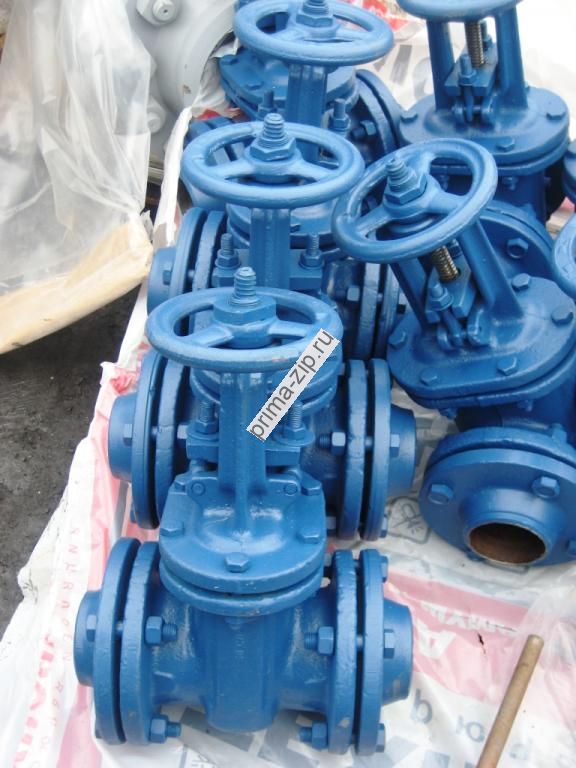

Задвижка стальная полнопроходная фланцевая с ручным управлением DN25 PN1.6МПа 31с41нж

Главная
Каталог
Запорная арматура
ЗАДВИЖКИ
Задвижка стальная полнопроходная фланцевая с ручным управлением DN25 PN1.6МПа 31с41нж

Увеличить изображение

Цена сейчас: 0 руб. /шт с НДС

В корзину

Условия доставки

Вариант 1: Доставка через ТК "Деловые Линии".

Стоимость доставки: 0 руб.

Вариант 2: Доставка через ТК "СДЭК" .

Стоимость доставки: 0 руб.

Вариант 3: Ваш вариант доставки .

Стоимость доставки: 0 руб.

Описание Задвижка стальная полнопроходная фланцевая с ручным управлением DN25 PN1.6МПа 31с41нж

Задвижки кованные стальные (ЗКС) фланцевые

Задвижки кованые стальные (ЗКС) фланцевые
DN 15/20/25/32/40, PN 1,6; 2,5; 4,0; 6,3; 10,0; 16,0 МПа
ТУ 3741–003–54634853–2008

Назначение — применяются в качестве запорных устройств на трубопроводах для перекрытия потока рабочей среды.
Рабочая среда — вода, пар, нефть, жидкие и газообразные нефтепродукты, природный газ, растворы пенообразователей и другие, жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой.
Направление движения рабочей среды — двухстороннее.
Установочное положение — любое.
Климатическое исполнение — У1, ХЛ1, УХЛ1 по ГОСТ 15150–69.
Температура окружающей среды: • для исполнения У1 от –40°С до +40°С;
• для исполнения ХЛ1 и УХЛ1 от –60°С до +40°С.
Класс герметичности — А по ГОСТ Р 54808–2011.
Тип соединения с трубопроводом: • фланцевое по ГОСТ 12815-80;
• сварное, с патрубками под приварку;
• муфтовое;
• муфтовое под приварку.
Задвижки изготавливаются с ручным управлением (маховик).

Материалы корпусных деталей — 20, 09Г2С, 12Х18Н9Т, 10Х17Н13М2Т.

Таблица исполнений

Давление номинальное PN 1,6 МПа

DN	Давление номинальное PN,МПа (кгс/см2)	Таблица фигур (т/ф)	Температура рабочей среды, °С	Климатическ. исполнение	Материал корпусных деталей	Приводное устройство, наименование
15÷40	1,6 (16)	31с41нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	1,6 (16)	31с41нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	1,6 (16)	31с41нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	1,6 (16)	31с41нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	1,6 (16)	31лс41нж	от –40°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	1,6 (16)	31лс41нж	от –40°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	1,6 (16)	31лс41нж	от –40°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	1,6 (16)	31лс41нж	от –40°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	1,6 (16)	31нж41нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	1,6 (16)	31нж41нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	1,6 (16)	31нж41нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	1,6 (16)	31нж41нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	1,6 (16)	31нж41нж1	от –60°С до +565°С	УХЛ1	Сталь 10X17H13M2T	Маховик
	1,6 (16)	31нж41нж1	от –60°С до +565°С	УХЛ1	Сталь 10X17H13M2T	Маховик
	1,6 (16)	31нж41нж1	от –60°С до +565°С	УХЛ1	Сталь 10X17H13M2T	Маховик
	1,6 (16)	31нж41нж1	от –60°С до +565°С	УХЛ1	Сталь 10X17H13M2T	Маховик
	1,6 (16)	31лс41нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	1,6 (16)	31лс41нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	1,6 (16)	31лс41нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	1,6 (16)	31лс41нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик

Давление номинальное PN 2,5; 4,0 МПа

DN	Давление номинальное PN,МПа (кгс/см2)	Таблица фигур (т/ф)	Температура рабочей среды, °С	Климатическ. исполнение	Материал корпусных деталей	Приводное устройство, наименование
15÷40	2,5 (25)	31с15нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	4,0 (40)	31с15нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	2,5 (25)	31с15нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	4,0 (40)	31с15нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	2,5 (25)	31с15нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	4,0 (40)	31с15нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	2,5 (25)	31с15нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	4,0 (40)	31с15нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	2,5 (25)	31лс15нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	4,0 (40)	31лс15нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	2,5 (25)	31лс15нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	4,0 (40)	31лс15нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	2,5 (25)	31лс15нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	4,0 (40)	31лс15нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	2,5 (25)	31лс15нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	4,0 (40)	31лс15нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	2,5 (25)	31лс15нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	4,0 (40)	31лс15нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	2,5 (25)	31лс15нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	4,0 (40)	31лс15нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	2,5 (25)	31лс15нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	4,0 (40)	31лс15нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	2,5 (25)	31лс15нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	4,0 (40)	31лс15нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик

Давление номинальное PN 2,5; 4,0 МПа

DN	Давление номинальное PN,МПа (кгс/см2)	Таблица фигур (т/ф)	Температура рабочей среды, °С	Климатическ. исполнение	Материал корпусных деталей	Приводное устройство, наименование
15÷40	2,5 (25)	31нж15нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	4,0 (40)	31нж15нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	2,5 (25)	31нж15нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	4,0 (40)	31нж15нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	2,5 (25)	31нж15нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	4,0 (40)	31нж15нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	2,5 (25)	31нж15нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	4,0 (40)	31нж15нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	2,5 (25)	31лс15нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	4,0 (40)	31лс15нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	2,5 (25)	31лс15нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	4,0 (40)	31лс15нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	2,5 (25)	31лс15нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	4,0 (40)	31лс15нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	2,5 (25)	31лс15нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	4,0 (40)	31лс15нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик

Давление номинальное PN 6,3 МПа

DN	Давление номинальное PN,МПа (кгс/см2)	Таблица фигур (т/ф)	Температура рабочей среды, °С	Климатическ. исполнение	Материал корпусных деталей	Приводное устройство, наименование
15÷40	6,3 (63)	31с18нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	6,3 (63)	31с18нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	6,3 (63)	31с18нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	6,3 (63)	31с18нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	6,3 (63)	31лс18нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	6,3 (63)	31лс18нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	6,3 (63)	31лс18нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	6,3 (63)	31лс18нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	6,3 (63)	31нж18нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	6,3 (63)	31нж18нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	6,3 (63)	31нж18нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	6,3 (63)	31нж18нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	6,3 (63)	31нж18нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	6,3 (63)	31нж18нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	6,3 (63)	31нж18нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	6,3 (63)	31нж18нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	2,5 (25)	31лс18нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	4,0 (40)	31лс18нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	2,5 (25)	31лс18нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	4,0 (40)	31лс18нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик

Давление номинальное PN 10,0 МПа

DN	Давление номинальное PN,МПа (кгс/см2)	Таблица фигур (т/ф)	Температура рабочей среды, °С	Климатическ. исполнение	Материал корпусных деталей	Приводное устройство, наименование
15÷40	10,0 (100)	31с77нж, 31с16нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	10,0 (100)	31с77нж, 31с16нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	10,0 (100)	31с77нж, 31с16нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	10,0 (100)	31с77нж, 31с16нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	10,0 (100)	31лс77нж, 1лс16нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	10,0 (100)	31лс77нж, 1лс16нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	10,0 (100)	31лс77нж, 1лс16нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	10,0 (100)	31лс77нж, 1лс16нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	10,0 (100)	31нж77нж, 31нж16нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	10,0 (100)	31нж77нж, 31нж16нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	10,0 (100)	31нж77нж, 31нж16нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	10,0 (100)	31нж77нж, 31нж16нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	10,0 (100)	31нж77нж1, 31нж16нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	10,0 (100)	31нж77нж1, 31нж16нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	10,0 (100)	31нж77нж1, 31нж16нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	10,0 (100)	31нж77нж1, 31нж16нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	10,0 (100)	31лс77нж1, 31лс16нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	10,0 (100)	31лс77нж1, 31лс16нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	10,0 (100)	31лс77нж1, 31лс16нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	10,0 (100)	31лс77нж1, 31лс16нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик

Давление номинальное PN 16,0 МПа

DN	Давление номинальное PN,МПа (кгс/см2)	Таблица фигур (т/ф)	Температура рабочей среды, °С	Климатическ. исполнение	Материал корпусных деталей	Приводное устройство, наименование
15÷40	16,0 (160)	31с45нж, 31с77нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	16,0 (160)	31с45нж, 31с77нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	16,0 (160)	31с45нж, 31с77нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	16,0 (160)	31с45нж, 31с77нж	от –40°С до +425°С	У1	Сталь 20	Маховик
	16,0 (160)	31лс45нж, 31лс77нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	16,0 (160)	31лс45нж, 31лс77нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	16,0 (160)	31лс45нж, 31лс77нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	16,0 (160)	31лс45нж, 31лс77нж	от –60°С до +425°С	ХЛ1	Сталь 09Г2С	Маховик
	16,0 (160)	31нж45нж, 31нж77нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	16,0 (160)	31нж45нж, 31нж77нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	16,0 (160)	31нж45нж, 31нж77нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	16,0 (160)	31нж45нж, 31нж77нж	от –60°С до +565°С	УХЛ1	Сталь 12Х18Н9Т	Маховик
	16,0 (160)	31нж45нж1, 31нж77нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	16,0 (160)	31нж45нж1, 31нж77нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	16,0 (160)	31нж45нж1, 31нж77нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	16,0 (160)	31нж45нж1, 31нж77нж1	от –60°С до +565°С	УХЛ1	Сталь 10Х17Н13М2Т	Маховик
	16,0 (160)	31лс45нж1, 31лс77нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	16,0 (160)	31лс45нж1, 31лс77нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	16,0 (160)	31лс45нж1, 31лс77нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик
	16,0 (160)	31лс45нж1, 31лс77нж1	от –40°С до +550°С	У1	Сталь 15Х5М	Маховик

Задвижка стальная полнопроходная фланцевая с ручным управлением DN25 PN1.6МПа 31с41нж
