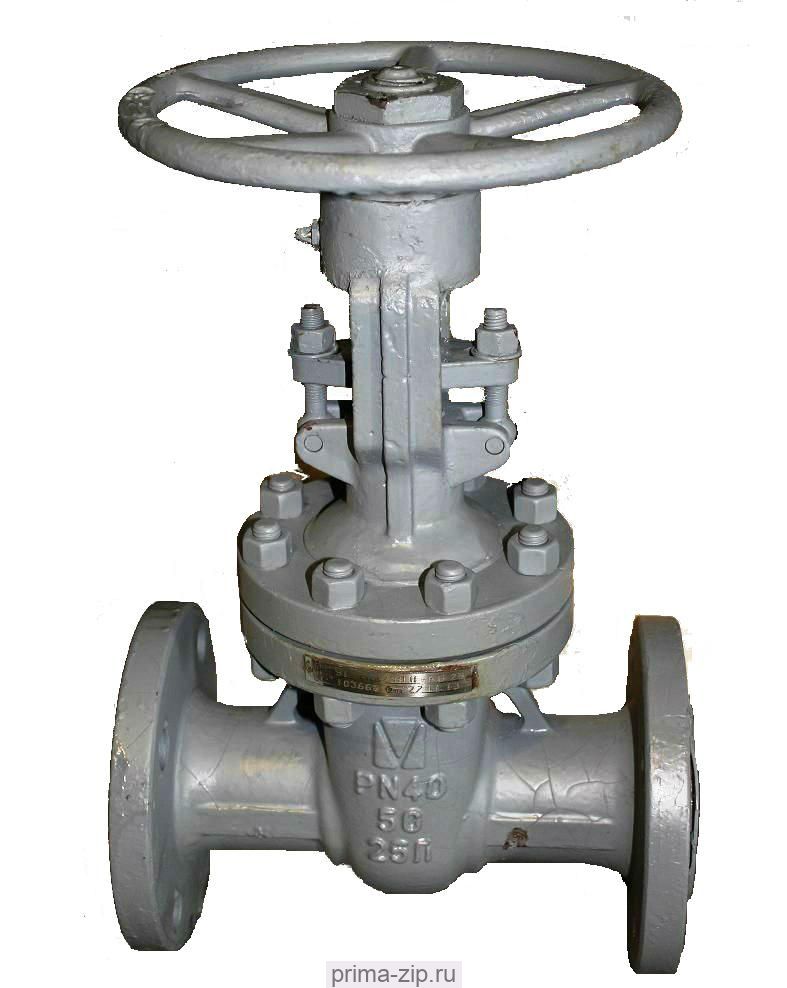

Задвижка стальная клиновая фланцевая 30с15нж ЗКЛ2-40 (природный газ) Ру-40, Ду-200
Описание Задвижка стальная клиновая фланцевая 30с15нж ЗКЛ2-40 (природный газ) Ру-40, Ду-200
Расчетная рабочая среда задвижки 30с15нж - газ. Для изготовления корпуса используется сталь 25Л. Максимальная рабочая температура: до +425 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80.
Тип присоединения и материал прокладки выбирают в зависимости от условий работы задвижек: давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры задвижки 30с15нж Ду200 Ру40
 |
|
Габаритные размеры и масса задвижки 30с15нж Ду200 Ру40
| Наименование параметра | Значение, мм |
| Высота(H1) | 1182 |
| Длина (L) | 550 |
| Высота (H) | 941 |
| Масса (кг) | 325 |
Строительная длина (L) - длина участка трубы, который задвижка 30с15нж Ду200 Ру40 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода задвижки до конца шпинделя в верхнем положении.
Задвижка стальная клиновая фланцевая 30с15нж ЗКЛ2-40 Ру-40, Ду-200
