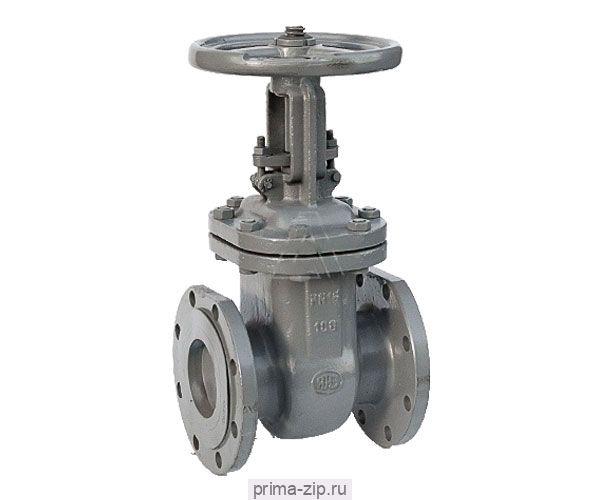

Задвижка стальная 30с41нж Ду50 Ру16

Задвижка 30с41нж: назначение и материальное исполнение

• Предназначены установки в системы, транспортирующие следующие рабочие среды:
  • вода,
  • пар,
  • масло,
  • нефть, жидкие неагрессивные нефтепродукты,
  • газ, жидкие газообразные неагрессивные среды.





  • Основные материалы конструкции:
    • Корпус, крышка, клин (диски), маховик: сталь 25Л
    • Шпиндель: 20Х13
    • Гайка шпинделя: сталь 45, латунь ЛС59-1 (под приварку)
    • Гайка, шпиндель, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
    • Болт откидной: сталь 35
    • Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит
    • Набивка сальника: АГИ, ТРГ
    • Подшипник: шариковый упорный
    • Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
    • Наплавка на клине: 13Х25Т, 10Х17Т





    • Задвижки изготавливают:
      • с фланцевым присоединением
      • с ручным управлением, возможно оборудование механическим редуктором или маховиком
      • под электропривод
      • под приварку
