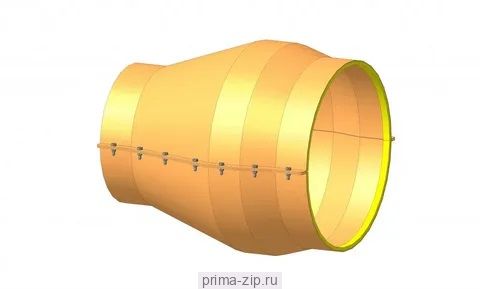

Укрытие защитное типа УЗМГ
Запросить стоимость
Уточняйте наличие
ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!
Как получить товар:
- 1Доставка ТК "Деловые Линии".
- 2Доставка ТК "СДЭК" .
- 3Самовывоз по адресу : г.Москва, ул.Мироновская 2
- 4Другой вариант доставки .
УЗМГ - укрытие защитное манжеты герметизирующей;
820 - диаметр основного трубопровода в мм;
1020 - диаметр футляра (кожуха) в мм.
В комплект поставки УЗМГ входят:
- Кожух (2 части) - 1 шт.
- Фланец (2 части) - 1 шт.
- Кольцо (рулон стеклоткани ш. 300 мм) - 1 шт.
- Лента (сырой) резины для фиксации кольца ш. 300 мм - 1 шт.
- Хомут крепления кольца из стеклоткани к рабочему трубопроводу с крепежными деталями (болт, гайка, шайба) - 2 комплекта
- Прокладка для кожуха и футляра из НСМ (д. 5000 мм) - 1 шт.
- Прокладка для соединения кожуха из НСМ (д. 350 мм) - 6 шт.
- Прокладка для соединения фланца из НСМ (д. 60 мм) - 6 шт.
- Крепеж кожуха (болт, гайка, шайба) - 12 комплектов
- Крепеж фланца (болт, гайка, шайба) - 4 комплекта
- Крепеж фланца к кожуху (болт, гайка, шайба) - 6 комплектов
- Чехол из ткани НСМ - 1 шт.
- Руководство по эксплуатации (паспорт) - 1 шт.
Основные параметры и размеры (УЗМГ)
| Наименование | δ, мм | d1, мм | D1, мм | L, мм | l, мм | D, мм | Масса, кг |
| УЗМГ 108/325 | 53 | 112 | 339 | 610 | 410 | 405 | 4,6 |
| УЗМГ 159/377 | 40 | 163 | 391 | 460 | 5 | ||
| УЗМГ 219/426 | 28 | 223 | 440 | 510 | 5,6 | ||
| УЗМГ 219/530 | 77,5 | 223 | 543 | 610 | 7,5 | ||
| УЗМГ 219/720 | 172 | 223 | 734 | 800 | 11 | ||
| УЗМГ 273/426 | 5 | 277 | 440 | 510 | 8,7 | ||
| УЗМГ 273/530 | 60 | 277 | 543 | 610 | 8,3 | ||
| УЗМГ 273/720 | 152 | 277 | 734 | 800 | 10 | ||
| УЗМГ 377/630 | 60 | 381 | 644 | 710 | 9,3 | ||
| УЗМГ 426/630 | 28 | 430 | 644 | 710 | 13 | ||
| УЗМГ 426/720 | 70 | 430 | 734 | 800 | 10 | ||
| УЗМГ 530/720 | 17 | 533 | 734 | 800 | 9,3 | ||
| УЗМГ 530/820 | 69 | 533 | 834 | 900 | 13 | ||
| УЗМГ 820/1020 | 20 | 824 | 1034 | 1100 | 15,3 | ||
| УЗМГ 1020/1220 | 20 | 1024 | 1234 | 1300 | 18,2 | ||
| УЗМГ 1020/1420 | 120 | 1024 | 1434 | 1500 | 24 | ||
| УЗМГ 1067/1420 | 112 | 1073 | 1434 | 1500 | 23 | ||
| УЗМГ 1067/1420 | 60 | 1073 | 1434 | 1500 | 23 | ||
| УЗМГ 1067/1620 | 172 | 1073 | 1634 | 1700 | 29,8 | ||
| УЗМГ 1220/1420 | 20 | 1224 | 1434 ' | 1500 | 20 | ||
| УЗМГ 1220/1720 | 147,5 | 1224 | 1734 | 1800 | 33 | ||
| УЗМГ 1420/1720 | 50 | 1424 | 1734 | 1800 | 27 |

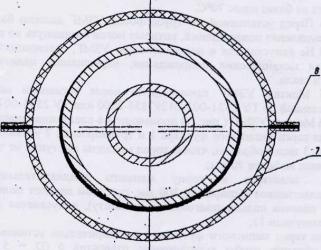

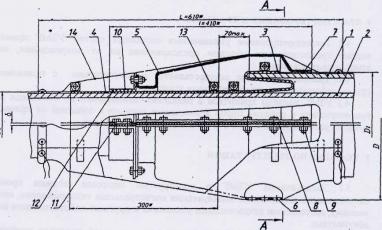

Укрытие защитное манжеты герметизирующей
1 - защитный футляр (кожух); 2 - трубопровод; 3 - манжета герметизирующая; 4 - кольцо стеклопластиковое; 5 - кожух; б - отверстия 5 мм; 7 - кольцо (прокладка); 8 - прокладка кожуха; 9 - болт, гайка, шайба; 10 - фланец; 11 - прокладка фланца; 12 - клей; 13 - хомут; 14 - чехол.

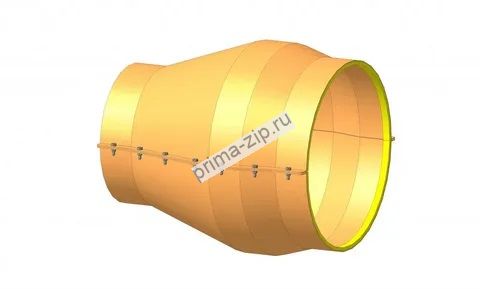

Укрытие защитное типа УЗМГ
