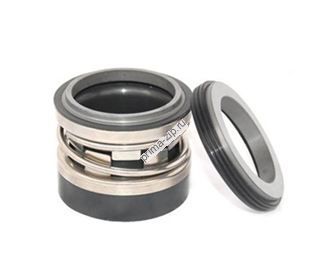

Торцевое уплотнение насоса 8НДв-НМ, Н12.14.06.000

Температура от минус 40С до +200C. Скорость до 13 м/с (4000 об/мин). Давление до 17 кг/см2

Пара трения карбид кремния по графиту или карбид кремния по карбиду кремния.

Чёрные кольца уплотнительные круглого сечения, которые видны на фотографии, — это так называемые кольца «креви», которые состоят из фторопластовой оболочки (трубка с толщиной стенки 0,3 мм) и кольца резинового, находящегося внутри фторопластовой трубки.

Вращающаяся часть торцевого уплотнения фиксируется на валу винтами с внутренним шестигранником.

Использование упругих свойств резины и химической стойкости фторопласта даёт прекрасные результаты.

Опыт эксплуатации торцевых уплотнений данной конструкции показывает, что при перекачивании агрессивных жидкостей температурой от минус 40ºС до +200ºС они работают надёжнее, чем уплотнения с «фторопластовым клином», которые капризны при сборке и плохо справляются с легкотекучими жидкостями (керосин, нефрас).

Уплотнение предназначено для установки в камере, отвечающей требованиям стандарта ИСО3069-74

 или ОСТ 26.06-1493-86
