Торцевое уплотнение к насосу Гном 53-10
Описание Торцевое уплотнение к насосу Гном 53-10

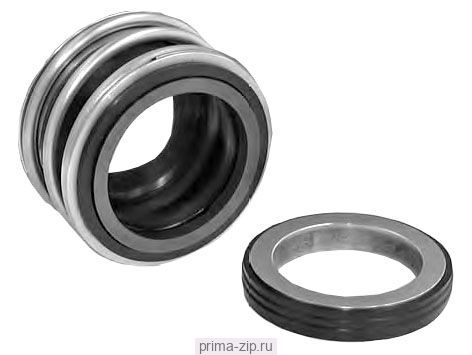

Уплотнение торцовое MG1/25-G60Q1Q1PGG применяется как запасная часть для насосов ГНОМ25-20, ГНОМ40-25, ГНОМ53-10, ГНОМ50-25 производства ГМС Ливгидромаш.
Технические характеристики
- температура -20…+140 °C
- давление до 16 бар
- скорость до 10 м/с
- осевое смещение +-2 мм
| Диаметр вала |
25 мм. |
| Длина: |
MG1 – Короткая |
| Тип седла: |
G60 |
| М атериал сильфона |
Фторкаучук (Viton) – бензин, слабоагрессивные хим. жидкости, -20…+140°C |
| Пара трения |
Карбид кремния по карбиду кремния – Q1Q1 |
| Пара трения |
Карбид кремния по карбиду кремния |
Торцевое уплотнение MG1 используется в насосах, центрифугах, смесителях в широком диапазоне температур и давлений, в том числе на насосах тепловозов. При небольших скоростях очень хорошо отыгрывает биения вала. Уплотнение широко применяется в насосах химической промышленности. Конструкция без клеевых соединений опробована временем и доказала свою удачность.
Длина частей с пружиной указана в установленном (сжатом) состоянии. Kолец бывает несколько видов, поэтому вам потребуется выбрать какой используется именно у ваc.
Таблица типоразмеров торцевых уплотнений
| d1 | Длина в рабочем состояние | d3 | D1 | D2 | D3 | L1 | L2 | L3 | L4 | |||
| MG1 | MG12 | MG13 | MG1S20 | |||||||||
| 10 | 14.7 | 26 | 33.5 | 25.5 | 22 | 21 | 19.2 | 24.6 | 6.5 | 6.5 | 9 | 10 |
| 12 | 15.2 | 26 | 33.5 | 25.5 | 24.5 | 23 | 21.6 | 27.8 | 6.5 | 5.5 | 9 | 10 |
| 14 | 17.2 | 28.5 | 33.5 | 25.5 | 28 | 25 | 24.6 | 31 | 6.5 | 5.5 | 10.5 | 10 |
| 15 | 17.2 | 28.5 | 33.5 | 25.5 | 28 | 27 | 24.6 | 31 | 6.5 | 6.5 | 10.5 | 10 |
| 16 | 17.2 | 28.5 | 33.5 | 25.5 | 28 | 27 | 28 | 31 | 6.5 | 7.5 | 10.5 | 10 |
| 18 | 19.7 | 30.1 | 37.7 | 25.5 | 31.5 | 33 | 30 | 34.2 | 7.5 | 8 | 10.5 | 11.4 |
| 19 | 21.7 | 30.1 | 37.7 | 25.5 | 36.5 | 35 | 35 | 34.2 | 7.5 | 7.5 | 10.5 | 11.4 |
| 20 | 21.7 | 30.1 | 37.7 | 25.5 | 36.5 | 35 | 35 | 35.7 | 7.5 | 7.5 | 10.5 | 11.4 |
| 22 | 21.7 | 30.1 | 37.7 | 25.5 | 36.5 | 37 | 35 | 37.3 | 7.5 | 7.5 | 10.5 | 11.4 |
| 24 | 22.7 | 32.7 | 42.7 | 25.5 | 42 | 39 | 38 | 40.5 | 7.5 | 7.5 | 10.5 | 11.4 |
| 25 | 23.2 | 32.7 | 42.7 | 25.5 | 42 | 40 | 38 | 40.5 | 7.5 | 7.5 | 10.5 | 11.4 |
| 28 | 26.7 | 35.2 | 42.7 | 33.5 | 48.5 | 43 | 42 | 46.7 | 7.5 | 9 | 12 | 11.4 |
| 30 | 27.7 | 35.2 | 42.7 | 33.5 | 48.5 | 45 | 45 | 50.8 | 7.5 | 10.5 | 12 | 11.4 |
| 32 | 27.7 | 35.2 | 47.7 | 33.5 | 53 | 48 | 48 | 50.8 | 7.5 | 10.5 | 12 | 11.4 |
| 33 | 28.7 | 35.5 | 47.7 | 33.5 | 53 | 48 | 50 | 54 | 7.5 | 11 | 12 | 11.4 |
| 35 | 30.2 | 36.2 | 47.7 | 33.5 | 56.5 | 50 | 52 | 54 | 7.5 | 11 | 12 | 11.4 |
| 38 | 30.2 | 36.2 | 46.2 | 33.5 | 58.5 | 56 | 55 | 57.2 | 9 | 10.5 | 12 | 14 |
| 40 | 30.2 | 36.2 | 46.2 | 33.5 | 61.5 | 58 | 58 | 60.4 | 9 | 10.8 | 12 | 14 |
| 42 | 30.2 | 36.2 | 51.2 | 41.5 | 65 | 61 | 62 | 63.5 | 9 | 12 | 12 | 14 |
| 43 | 30.2 | 36.2 | 51.2 | 41.5 | 65 | 61 | 62 | 63.5 | 9 | 12 | 12 | 14 |
| 45 | 30.2 | 36.2 | 51.2 | 41.5 | 67.5 | 63 | 64 | 63.5 | 9 | 11.5 | 12 | 14 |
| 48 | 30.7 | 36.2 | 51.2 | 41.5 | 70 | 66 | 68.4 | 66.7 | 9 | 11.5 | 12 | 14 |
| 50 | 30.7 | 38.2 | 50.7 | 41.5 | 73.5 | 70 | 69.3 | 69.9 | 9.5 | 11.5 | 13.5 | 15 |
| 53 | 33.2 | 36.7 | 59.2 | 41.5 | 78 | 73 | 72.3 | 73.1 | 11 | 12.5 | 13.5 | 15 |
| 55 | 35.2 | 36.7 | 59.2 | 41.5 | 80.5 | 75 | 75.4 | 76.2 | 11 | 13.5 | 13.5 | 15 |
| 58 | 37.2 | 41.7 | 59.2 | 41.5 | 85 | 78 | 48.4 | 79.4 | 11 | 13.5 | 13.5 | 15 |
| 60 | 38.2 | 41.7 | 59.2 | 41.5 | 88 | 80 | 80.4 | 79.4 | 11 | 13.5 | 13.5 | 15 |
| 65 | 40.2 | 41.7 | 69.2 | 49.5 | 93 | 85 | 85.4 | 92.1 | 11 | 13 | 16 | 15 |
| 68 | 40.2 | 41.3 | 69 | 49.5 | 96 | 90 | 91.5 | 95.3 | 11.5 | 13.7 | 16 | 18 |
| 70 | 40.2 | 49 | 69 | 49.5 | 99 | 92 | 92 | 95.3 | 11.5 | 13 | 16 | 18 |
| 75 | 40.2 | 49 | 69 | 49.5 | 107 | 97 | 99 | 102 | 11.5 | 14 | 16 | 18 |
| 80 | 40.2 | 48.2 | 78.2 | 56.5 | 112 | 105 | 104 | 114 | 12 | 15 | 20 | 18.3 |
| 85 | 41.2 | 46.2 | 76.2 | 56.5 | 120 | 110 | 109 | 118 | 14 | 15 | 20 | 18.3 |
| 90 | 45.2 | 51.2 | 76.2 | 59.5 | 127 | 115 | 114 | 124 | 14 | 15 | 20 | 18.3 |
| 95 | 46.2 | 51.2 | 76.2 | 59.5 | 132 | 120 | 120.3 | 127 | 14 | 16 | 20 | 17.3 |
| 100 | 47.2 | 51.2 | 76.2 | 62.5 | 137 | 125 | 123.3 | 133 | 14 | 16 | 20 | 17.3 |
