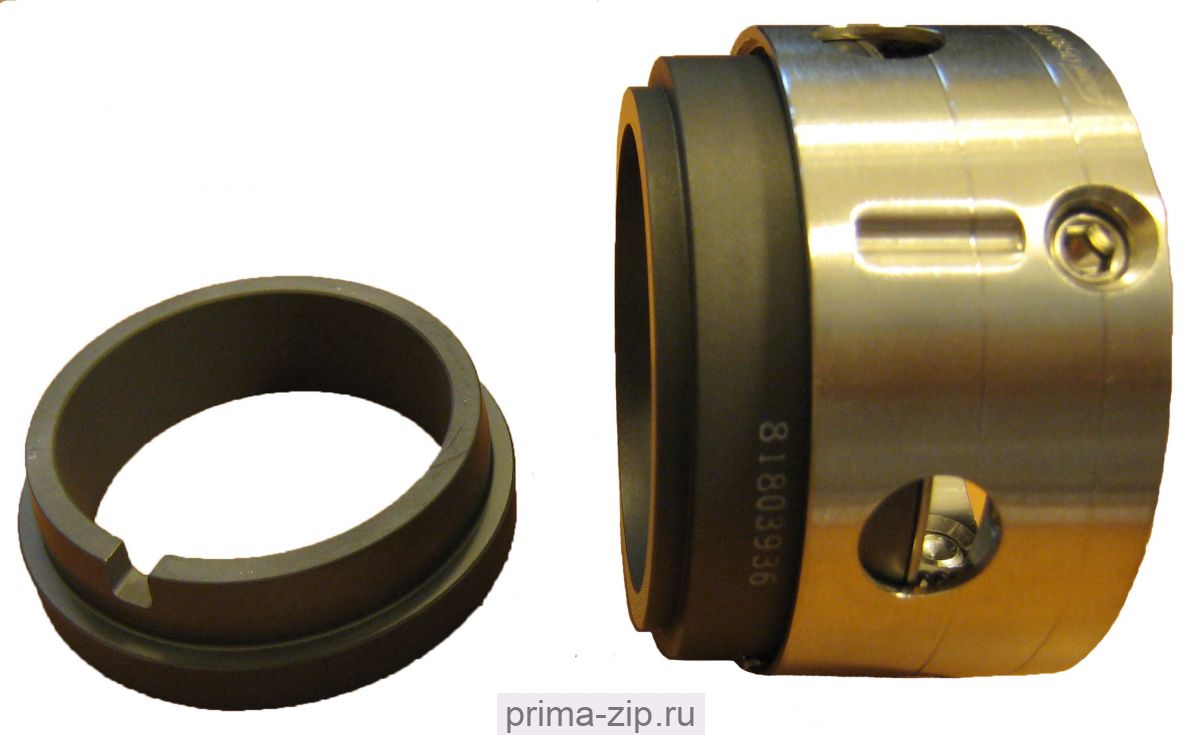

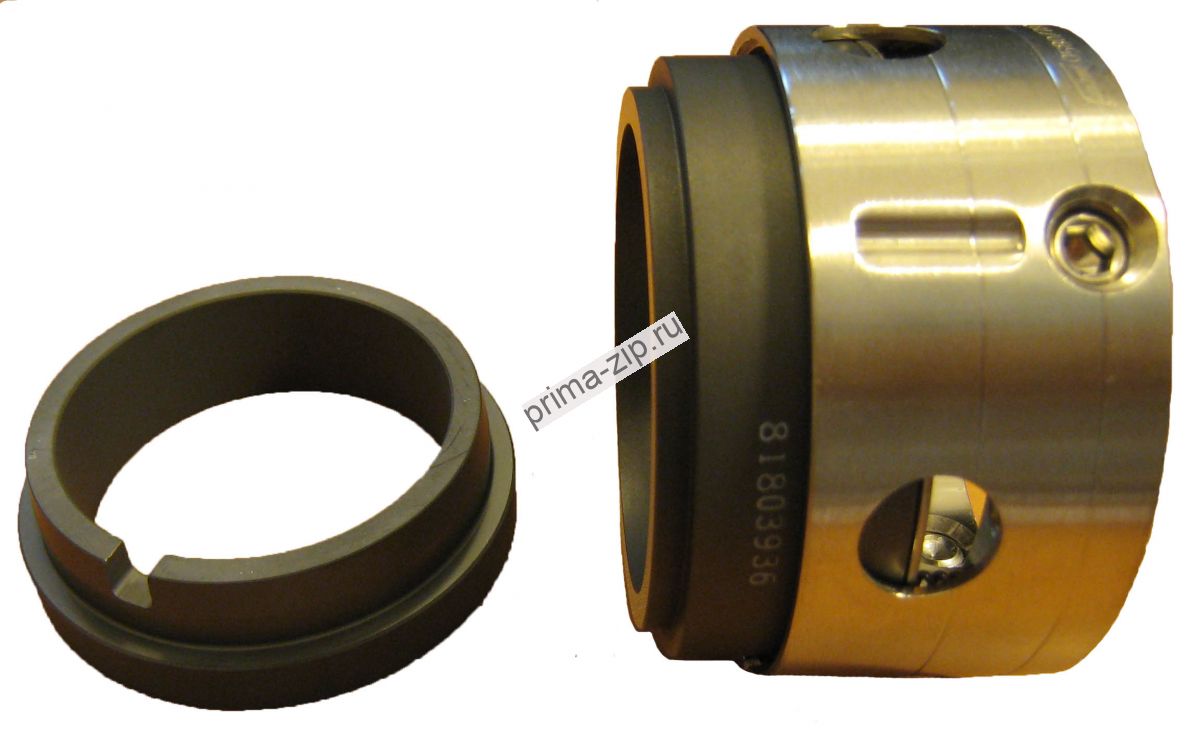

Торцевое уплотнение Тип 58 John Crane
Описание Торцевое уплотнение Тип 58 John Crane
Назначение
Многопружинное несбалансированное уплотнение подталкивающего действия, оснащенное О-образным кольцом для применений общего назначения.
Данное оборудование применяется в различных областях, среди которых морское оборудование, смесители, мешалки, компрессоры в разнообразии областей применения. Вращение осуществляется в любую сторону, вращающаяся часть устанавливается с натягом по резиновому сильфону, который позволяет передать момент и установить уплотнение в нужном месте с использованием стопорных винтов.
Технические характеристики
- диаметр вала 14…100 мм
- температура -40…+260 °C
- скорость до 20 м/с (5000 об/мин)
- давление от вакуума до 17 кг/см²
- утечка менее 0,5 см³/ч
(с учетом материалов и условий эксплуатации)
Данный тип уплотнения может быть установлен в камере, отвечающей требованиям стандарта ISO 3069-74 и ОСТ 26.06-1493-86.
Данное уплотнение торцевого вала может быть использовано в замен уплотнений 113, 153/153, сальников в насосах К, КМ, Х, АХ, КС, СМ, а также любых других, в том числе и импортных.
Особенности данной модели торцевого уплотнения
- Низкий уровень утечек (до 10-15 раз ниже, чем у отечественных)
- Расширенный температурный диапазон от -40 до +260 С
- Долговечность и надежность (при условии правильной и эффективной установки)
- Срок службы в 2-4 раза выше, чем у аналогов отечественного производства
- Товар сертифицирован Росгортехнадзором РФ
- Удобство монтажа
- Ремонтопригодность, возможность замены
-
Назначение
Многопружинное несбалансированное уплотнение подталкивающего действия, оснащенное О-образным кольцом для применений общего назначения.
Данное оборудование применяется в различных областях, среди которых морское оборудование, смесители, мешалки, компрессоры в разнообразии областей применения. Вращение осуществляется в любую сторону, вращающаяся часть устанавливается с натягом по резиновому сильфону, который позволяет передать момент и установить уплотнение в нужном месте с использованием стопорных винтов.
Технические характеристики
- диаметр вала 14…100 мм
- температура -40…+260 °C
- скорость до 20 м/с (5000 об/мин)
- давление от вакуума до 17 кг/см²
- утечка менее 0,5 см³/ч
-
(с учетом материалов и условий эксплуатации)
Данный тип уплотнения может быть установлен в камере, отвечающей требованиям стандарта ISO 3069-74 и ОСТ 26.06-1493-86.
Данное уплотнение торцевого вала может быть использовано в замен уплотнений 113, 153/153, сальников в насосах К, КМ, Х, АХ, КС, СМ, а также любых других, в том числе и импортных.
Особенности данной модели торцевого уплотнения
- Низкий уровень утечек (до 10-15 раз ниже, чем у отечественных)
- Расширенный температурный диапазон от -40 до +260 С
- Долговечность и надежность (при условии правильной и эффективной установки)
- Срок службы в 2-4 раза выше, чем у аналогов отечественного производства
- Товар сертифицирован Росгортехнадзором РФ
- Удобство монтажа
- Ремонтопригодность, возможность замены
-
Вал D1
D3
D4
L1K
L3
D6
D7
L4
L6
L8
для ВО
L8
для ВР
14
24
26
35,0
23,0
21
25
12,0
4
12,8
18,5
16
26
28
35,0
23,0
23
27
12,0
4
12,8
18,5
18
32
34
37,5
24,0
27
33
13,5
5
14,5
20,5
20
34
36
37,5
24,0
29
35
13,5
5
14,5
20,5
22
36
38
37,5
24,0
31
37
13,5
5
14,5
20,5
24
38
40
40,0
26,5
33
39
13,5
5
14,3
20,3
25
39
41
40,0
27,0
34
40
13,0
5
14,0
20,0
28
42
44
42,5
30,0
37
43
12,5
5
13,5
19,5
30
44
46
42,5
30,5
39
45
12,0
5
13,0
19,0
32
46
48
42,5
30,5
42
48
12,0
5
13,0
19,0
33
47
49
42,5
30,5
42
48
12,0
5
13,0
19,0
35
49
51
42,5
30,5
44
50
12,0
5
13,0
19,0
38
54
58
45,0
32,0
49
56
13,0
6
14,0
20,0
40
56
60
45,0
32,0
51
58
13,0
6
14,0
20,0
43
59
63
45,0
32,0
54
61
13,0
6
14,0
20,0
45
61
65
45,0
32,0
56
63
13,0
6
14,0
20,0
48
64
68
45,0
32,0
59
66
13,0
6
14,0
20,0
50
66
70
47,5
34,0
62
70
13,5
6
14,5
20,5
53
69
73
47,5
34,0
65
73
13,5
6
14,5
20,5
55
71
75
47,5
34,0
67
75
13,5
6
14,5
20,5
58
78
83
52,5
39,0
70
78
13,5
6
14,2
20,5
60
80
85
52,5
39,0
72
80
13,5
6
14,2
20,5
63
83
88
52,5
39,0
75
83
13,5
6
14,2
20,5
65
85
90
52,5
39,0
77
85
13,5
6
14,2
20,5
68
88
93
52,5
39,0
81
90
13,5
7
14,2
20,5
70
89
95
60,0
45,5
83
92
14,5
7
15,2
21,5
75
96
104
60,0
45,5
88
97
14,5
7
15,2
21,5
80
104
109
60,0
45,5
95
105
15,0
7
15,7
22,0
85
108
114
60,0
45,5
100
110
15,0
7
15,7
22,0
90
114
119
65,0
50,0
105
115
15,0
7
15,7
22,0
95
118
124
65,0
50,0
110
120
15,0
7
15,7
22,0
100
124
129
65,0
50,0
115
125
15,0
7
15,7
22,0
|
