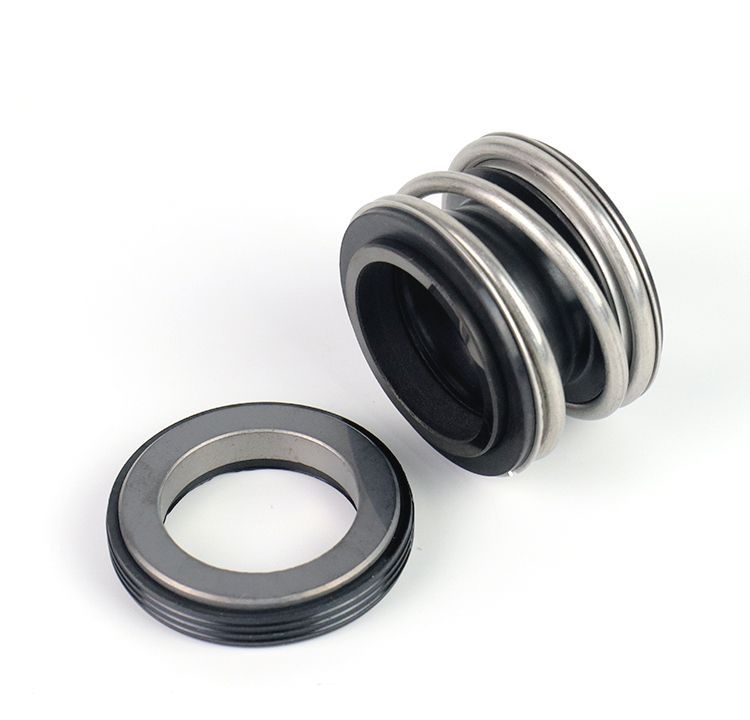

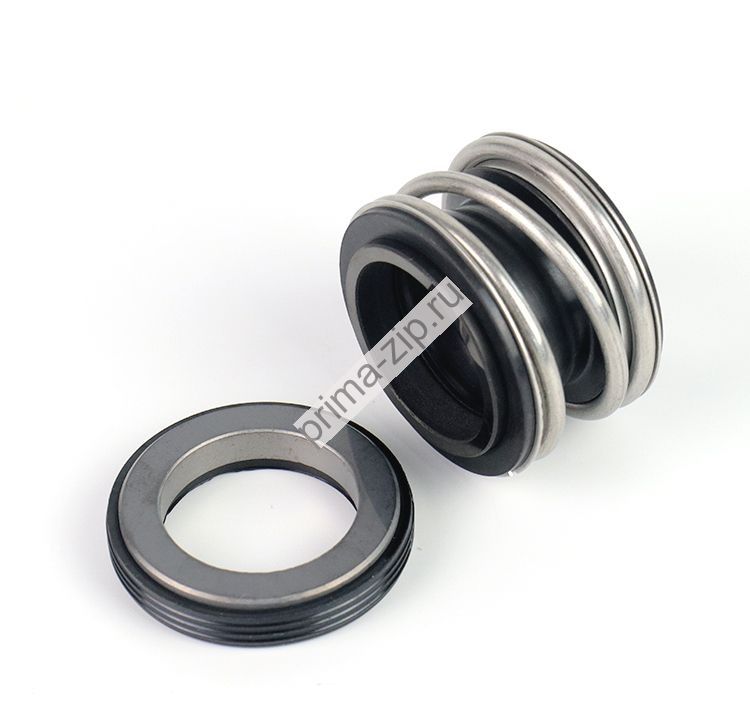

Торцевое уплотнение TUMG1-25

Торцевое уплотнение TUMG1-25
  • Цена сейчас: 3 860 рублей

Условия доставки

Вариант 1: Доставка в пределах Москвы
Стоимость доставки: 500 рублей
Вариант 2: Самовывоз со склада : г.Москва , ул Щербаковская 53.
Стоимость доставки: 0 рублей
Вариант 3: Доставка до ТК "Деловые Линии" и ТК "СДЭК" до терминала бесплатно
Отгрузка по Московской обл. и по РФ .
Стоимость доставки: 0 рублей

Описание Торцевое уплотнение TUMG1-25

  • Перекачиваемые среды
  • Вода питьевая
  • Вода техническая
  • Бензин, масла, диз. топливо и т.п.
  • Пищевые среды (молоко, соки и т.п.)
  • Характеристики
  • Диаметр вала от 10 до 100 мм
  • Температура перекачиваемой среды от -30 до ~200C
  • Давление < 1.2 MПa
  • Линейная скорость < 12 м/сек
  • Применяемые материалы
  • Пары трения:
    графит, пропитанный смолой (R) - керамика (C)
    графит, пропитанный смолой (R) - карбид кремния (S)
    карбид кремния (S) - карбид кремния (S)
    графит, пропитанный смолой (R) - карбид вольфрама (W)
    карбид вольфрама (W) - карбид вольфрама (W)
  • Материал вторичного уплотнения:
    нитрильный каучук - NBR (B)
    этиленпропиленовый каучук - EPDM (G)
    фторкаучук - Viton (A)

Установочные размеры торцового уплотнения (DIN 24960, ISO3069)

  hspace=0



  d, мм D, мм D1, мм D2, мм D3, мм L1, мм L2, мм L3, мм L4, мм L5, мм L6, мм L7, мм L8, мм
TUMG1-10 10 22.0 21 19.2 24.6 6.5 6.5 9.0 10.0 14.5 25.5 26.0 33.5
TUMG1-12 12 24.5 23 21.6 27.8 6.5 5.5 9.0 10.0 15.0 25.5 26.0 33.5
TUMG1-14 14 28.0 25 24.6 30.95 6.5 5.5 10.5 10.0 17.0 25.5 28.5 33.5
TUMG1-15 15 28.0 27 24.6 30.95 6.5 6.5 10.5 10.0 17.0 25.5 28.5 33.5
TUMG1-16 16 28.0 27 28.0 30.95 6.5 7.5 10.5 10.0 17.0 25.5 28.5 33.5
TUMG1-18 18 31.5 33 30.0 34.15 7.5 8.0 10.5 11.5 19.5 25.5 30.0 37.5
TUMG1-19 19 36.5 35 35.0 34.15 7.5 7.5 10.5 11.5 21.5 25.5 30.0 37.5
TUMG1-20 20 36.5 35 35.0 35.7 7.5 7.5 10.5 11.5 21.5 25.5 30.0 37.5
TUMG1-22 22 36.5 37 35.0 37.3 7.5 7.5 10.5 11.5 21.5 25.5 30.0 37.5
TUMG1-24 24 42.0 39 38.0 40.5 7.5 7.5 10.5 11.5 22.5 25.5 32.5 42.5
TUMG1-25 25 42.0 40 38.0 40.5 7.5 7.5 10.5 11.5 23.0 25.5 32.5 42.5
TUMG1-28 28 48.5 43 42.0 46.65 7.5 9.0 12.0 11.5 26.5 33.5 35.0 42.5
TUMG1-30 30 48.5 45 45.0 50.8 7.5 10.5 12.0 11.5 26.5 33.5 35.0 42.5
TUMG1-32 32 53.0 48 48.0 50.8 7.5 10.5 12.0 11.5 27.5 33.5 35.0 47.5
TUMG1-33 33 53.0 48 50.0 54.0 7.5 11.0 12.0 11.5 27.5 33.5 35.0 47.5
TUMG1-35 35 56.5 50 52.0 54.0 7.5 11.0 12.0 11.5 28.5 33.5 35.0 47.5
TUMG1-38 38 58.5 56 55.0 57.15 9.0 10.5 12.0 14.0 30.0 33.5 36.0 46.0
TUMG1-40 40 61.5 58 58.0 60.35 9.0 11.0 12.0 14.0 30.0 33.5 36.0 46.0
TUMG1-42 42 65.0 61 62.0 63.5 9.0 12.0 12.0 14.0 30.0 41.5 36.0 51.0
TUMG1-43 43 65.0 61 62.0 63.5 9.0 12.0 12.0 14.0 30.0 41.5 36.0 51.0
TUMG1-45 45 67.5 63 64.0 63.5 9.0 11.5 12.0 14.0 30.0 41.5 36.0 51.0
TUMG1-48 48 70.0 66 68.4 66.7 9.0 11.5 12.0 14.0 30.5 41.5 36.0 51.0
TUMG1-50 50 73.5 70 69.3 69.85 9.5 11.5 13.5 15.0 30.5 41.5 38.0 50.5
TUMG1-53 53 78.0 73 72.3 73.05 11.0 12.5 13.5 15.0 33.0 41.5 36.5 59.0
TUMG1-55 55 80.5 75 75.4 76.2 11.0 13.5 13.5 15.0 35.0 41.5 36.5 59.0
TUMG1-58 58 85.0 78 78.4 79.4 11.0 13.5 13.5 15.0 37.0 41.5 41.5 59.0
TUMG1-60 60 88.0 80 80.4 79.4 11.0 13.5 13.5 15.0 38.0 41.5 41.5 59.0
TUMG1-65 65 93.0 85 85.4 92.1 11.0 13.0 16.0 15.0 40.0 49.5 41.5 69.0
TUMG1-68 68 96.0 90 91.5 95.25 11.5 13.5 16.0 18.0 40.0 49.5 41.5 69.0
TUMG1-70 70 99.0 92 92.0 95.25 11.5 13.0 16.0 18.0 40.0 49.5 49.0 69.0
TUMG1-75 75 106.5 97 99.0 101.6 11.5 14.0 16.0 18.0 40.0 52.5 49.0 69.0
TUMG1-80 80 111.5 105 104.0 114.3 12.0 15.0 20.0 18.5 40.0 56.5 48.0 78.0
TUMG1-85 85 119.5 110 109.0 117.5 14.0 15.0 20.0 18.5 41.0 56.5 46.0 76.0
TUMG1-90 90 126.5 115 114.0 123.85 14.0 15.0 20.0 18.5 45.0 59.5 51.0 76.0
TUMG1-95 95 131.5 120 120.3 127.0 14.0 16.0 20.0 17.5 46.0 59.5 51.0 76.0
TUMG1-100 100 136.5 125 123.3 133.35 14.0 16.0 20.0 17.5 47.0 62.5 51.0 76.0



Торцевое уплотнение TUMG1-25
