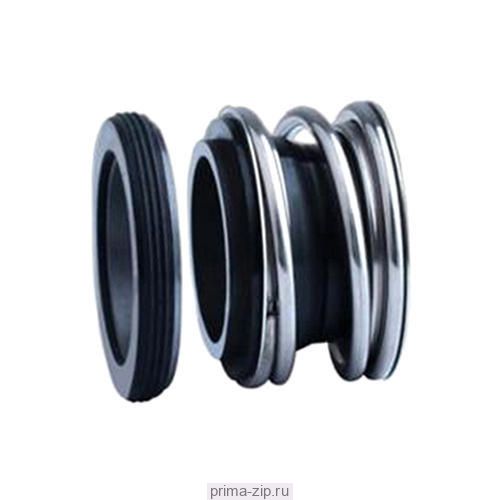

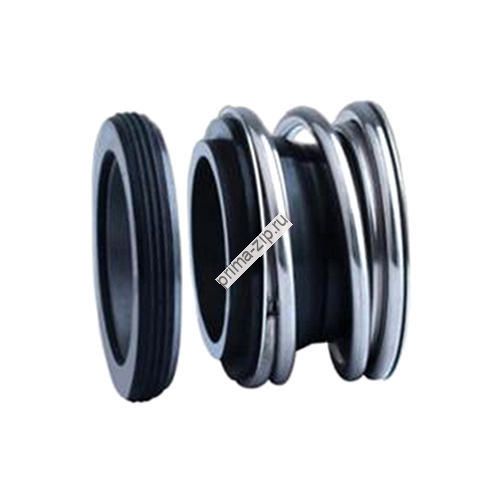

Торцевое уплотнение MG1/43 G60 Q1Q1VGG (SiC/SiC/Viton)
Описание Торцевое уплотнение MG1/43 G60 Q1Q1VGG (SiC/SiC/Viton)
Торцевое уплотнение MG1/43 G60 Q1Q1VGG (SiC/SiC/Viton)
Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо карбид кремния SIC
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо карбид кремния SIC
2-неподвижное кольцо карбид кремния SIC
3-сильфон VITON
4-пружина сталь AISI 304
5-обойма сталь AISI 304
Торцевое уплотнение MG-1 применяется с неподвижными кольцами типа G60
3-сильфон VITON
4-пружина сталь AISI 304
5-обойма сталь AISI 304
Торцевое уплотнение MG-1 применяется с неподвижными кольцами типа G60
| Наименование | d1 | d3 | d7 | L3 | L4 | d12 | L14 |
| Уплотнение торцевое MG1-43 | 43 | 65.5 | 61.0 | 30.0 | 9.0 | 62.0 | 12.0 |
Торцевое уплотнение MG1/43 G60 Q1Q1VGG
