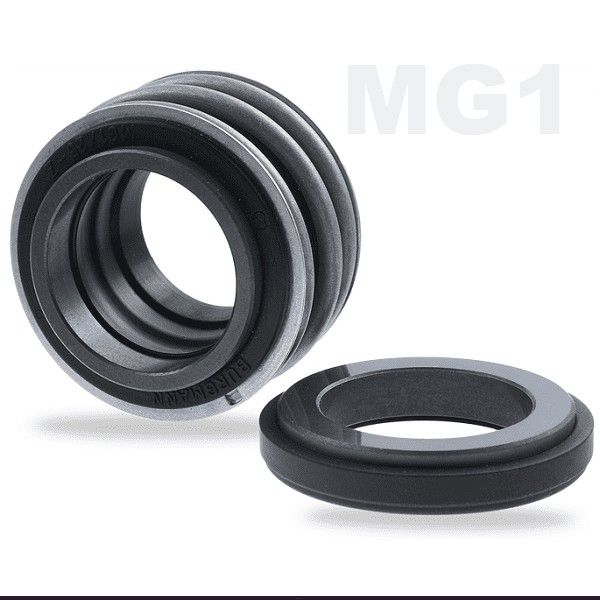

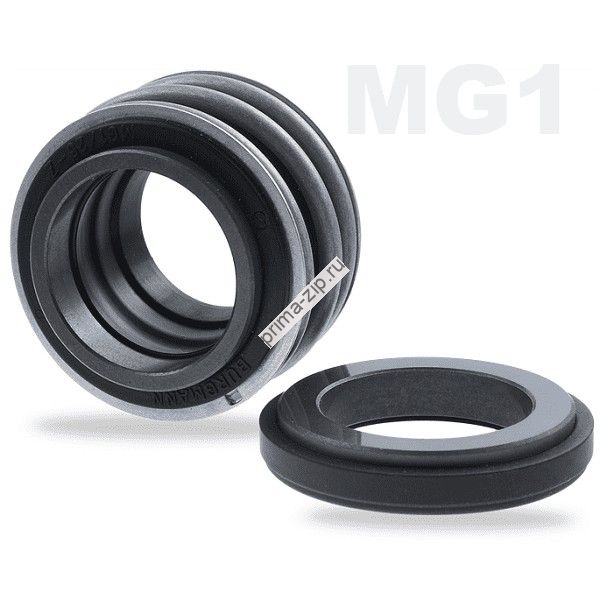

Торцевое уплотнение MG1/35 G60 SIC/SIC/VITON
Описание Торцевое уплотнение MG1/35 G60 SIC/SIC/VITON
Условия эксплуатации :
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
| Наименование | d1 | d3 | d7 | L3 | L4 | d12 | L14 |
| Уплотнение торцевое MG1-35 | 35 | 57.0 | 50.0 | 28.5 | 7.5 | 52.0 | 11.0 |
1-подвижное кольцо карбид кремния
2-неподвижное кольцо карбид кремни
3-сильфон VITON)
4-пружина 316)
5-обойма (сталь 316)
3-сильфон VITON)
4-пружина 316)
5-обойма (сталь 316)
Торцевое уплотнение MG1/35 G60 SIC/SIC/VITON
