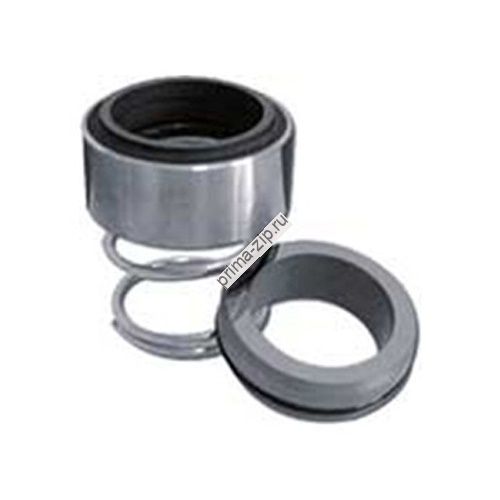

Торцевое уплотнение M3N/75
Описание Торцевое уплотнение M3N/75
Возможные пары трения :
- CAR/CER - графит по керамике,
- CAR/SIC - графит по карбиду кремния
- SIC/SIC - карбид кремния по карбиду кремния,
- CAR/TC - графит по карбиду вольфрама,
- TC/TC - карбид вольфрама по карбиду вольфрама
Актуальность выбора той или иной пары трения выясняйте по телефону.
Материалы резинового сильфона на выбор:
- NBR - бутадиен нитрильный каучук, температура до +90 С.
- VITON - фторкаучук (Витон), температура до +200 С.
- FEP - фторкаучук во фторопластовой оболочке до +205 С.
- PFA - силикон во фторопластовой оболочке до +260 C.
- EPDM - этилен-пропиленовый каучук, температура до +140 С .
Условное обозначение торцевых уплотнений Burgmann M32 / 75-00-R G6 AQ1EGG
| M32 тип уплотнения | графит запрессован в нержавеющую сталь |
| 75 | Диаметр вала в мм |
| R - направление вращения | Навивка пружины правая |
| G6 | Тип неподвижного кольца |
| A - материал вращающейся части |
графит пропитанный смолой
|
| Q1 - материал неподвижного кольца |
карбид кремния
|
| E - материал вторичных уплотнений | ЕПДМ |
| GG - материал пружины и металлических частей | нержавеющая сталь AISI304 |
Материал резиновых деталей
| Материал | Этиленпропиленовый каучук (EPDM) | Нитрильный каучук (NBR) | Фторкаучук (Viton) |
| Обозначение | E | P | V |
| Температура | -40°С....+140°С | -20°С....+100°С | -20°С....150°С |
Обозначение материала пары трения
| Материал | Графит пропитанный | Керамика | Карбид кремния | Карбид вольфрама |
| Обозначение | A,B | V | Q1 | U3 |
Торцевое уплотнение M3N/75
