Торцевое уплотнение Calpeda арт.16004230000 XYHY2VY D24 мм
Описание Торцевое уплотнение Calpeda арт.16004230000 XYHY2VY D24 мм
Модель | 16004230000 Торцевое уплотнение, поз.36.00 XYHY2VY D24 мм Calpeda |
Номер для заказа | 16004230000 |
Номер на чертеже | 36.00 |
Группа запчастей | Торцевое уплотнение, поз.36.00 |
Данный тип уплотнения подходит для насосов Calpeda серии: BNMP 65/16FE, NM 12/CE, NM 12/AE, NM 25/20AE, NM 25/20SE, NMD 25/190CE, NMD 25/190BE, NMD 25/190AE, NM 32/20CE, NM 32/20AE, NM 40/16B/A, NM 40/16A/A, NM 40/20CE, NM 50/12D/A, NM 50/12A/A, NM 50/12S/A, NM 65/12EE, NM4 40/25C/A, NM4 40/25B/A, NM4 50/20B/A, NM4 50/20A/A, NM4 50/25D, NM4 50/25C/A, NM4 65/16AE, NM4 65/20BE, NM4 80/16BE, NM4 80/16AE, NM4 80/20CE, NR 50/160B, NR 50/160A, NR 50/200D, NR 65/125D, NR 65/125A, NR 65/125S, NR4 100AE, NR4 125CE, NR4 50/250B, NR4 65/200B,NR4 65/200A, NR4 65/250C, A 65-150C/A, A 65-150B/A, A 65-150A/A, T 125E,
Конструктивно-материальное исполнение:

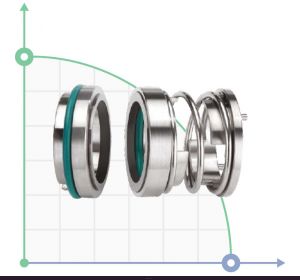

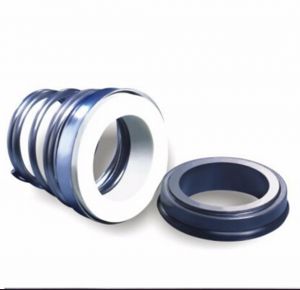

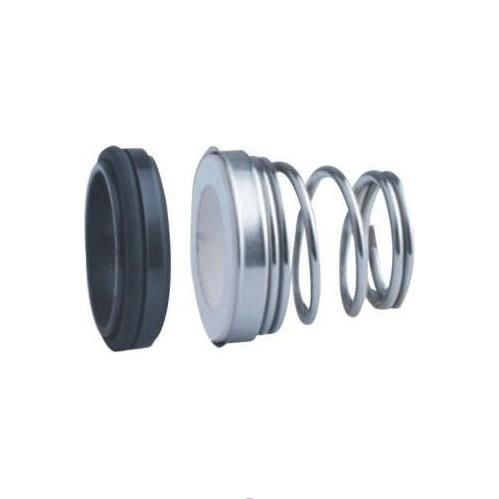

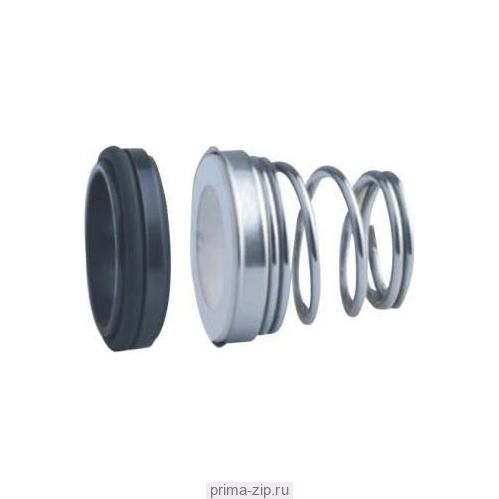

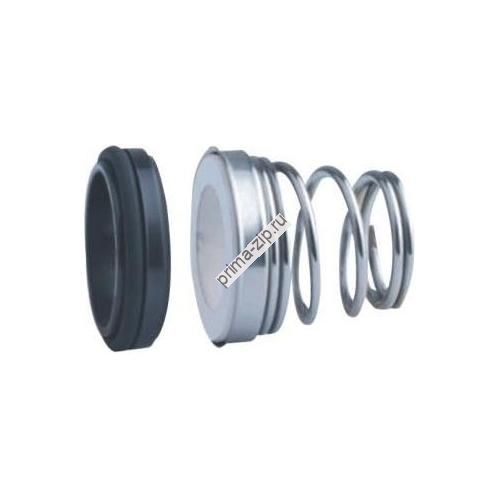

Конструкция торцевого уплотнения состоит в основном из двух частей: подвижная и неподвижная часть. Неподвижная часть представляет из себя кольцо, которое фиксируется в корпусе насоса. Подвижная часть устанавливается на валу и поджимается с помощью пружины к неподвижной части.
Герметизация торцевым уплотнением достигается с помощью вторичных уплотнений (сильфон, резиновые кольца) и пары трения.
Материал вторичных уплотнений (сильфон кольца):
- NBR (B) - (нитрил-бутадиеновый каучук), температуростойкость -20 до +120 С
- EPDM (G) - (этилен-пропиленовый каучук), температуростойкость -30 до +170 С
- Viton (A) - (фторкаучук), температуростойкость -30 до +185 С
- PTFE - (фторопласт), температуростойкость -260 до +260С
Материал пары трения:
- SUS – металл (нержавеющая сталь)
- CAR (R)
– графит- CER (C)
– керамика- SIC (S)
– карбид кремния- TС
– карбид вольфрама
Торцевое уплотнение Calpeda арт.16004230000 XYHY2VY D24 мм
