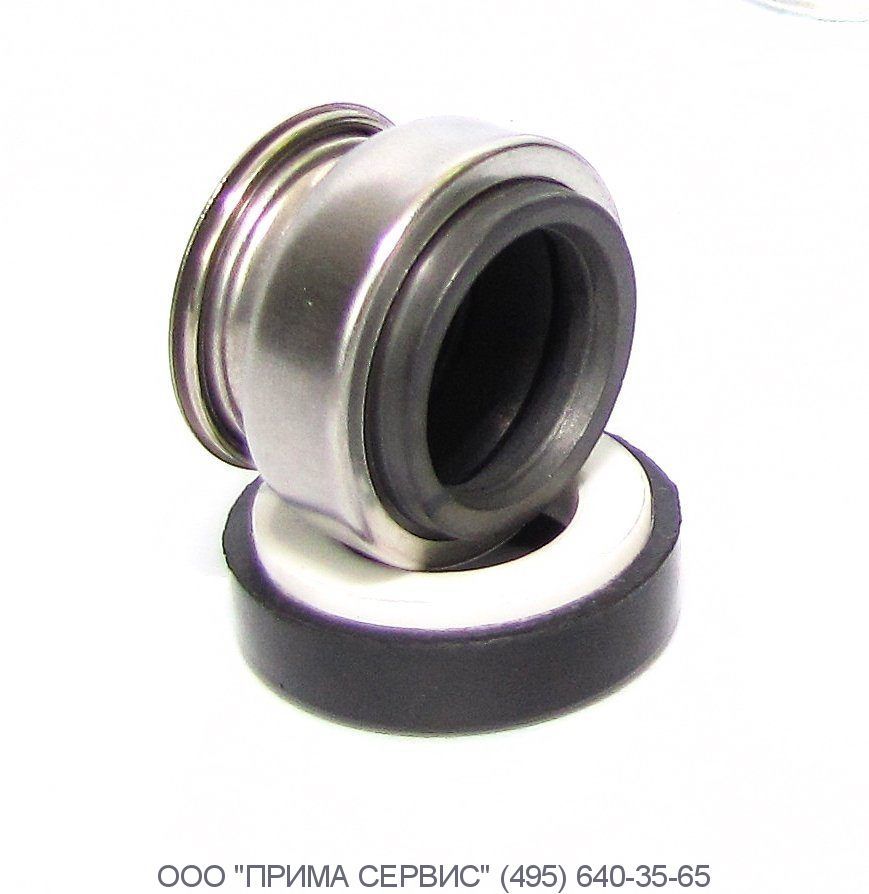

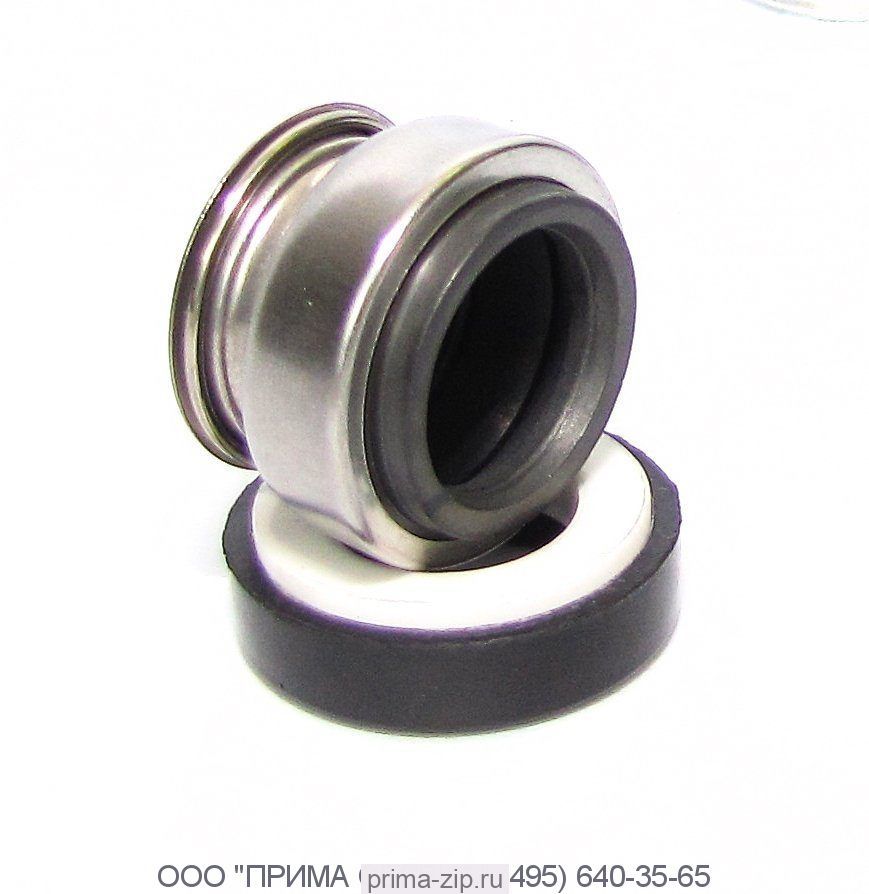

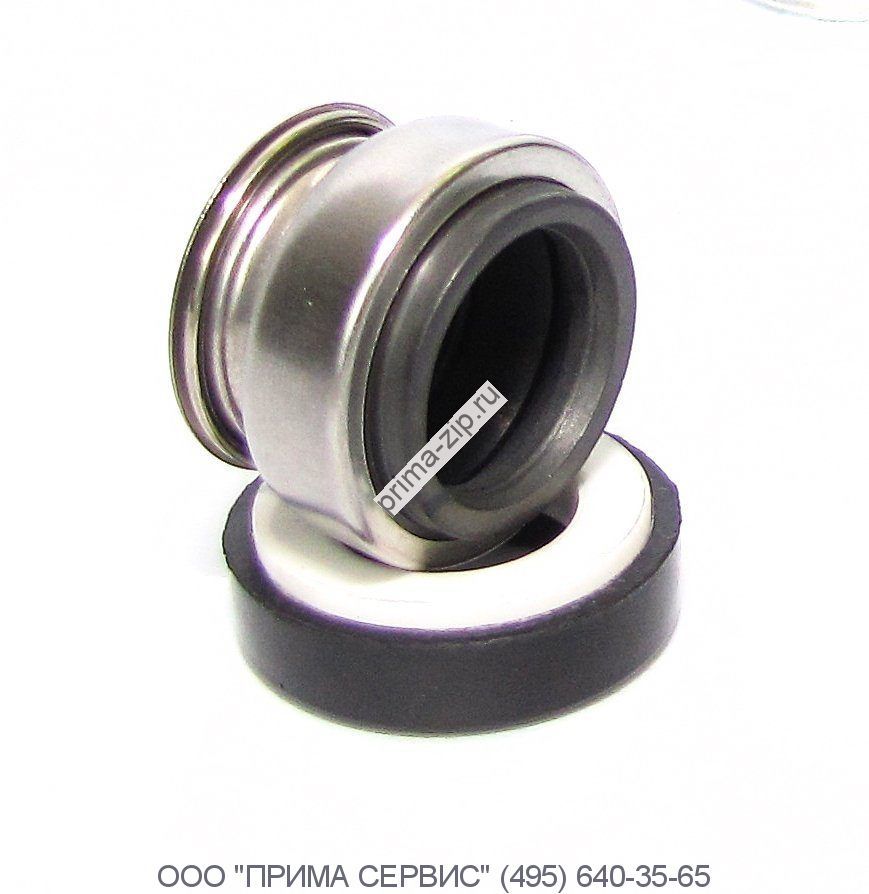

Торцевое уплотнение 20mm AR VGM-8078 (VGM-9721)
Описание Торцевое уплотнение 20mm AR VGM-8078 (VGM-9721)
Диаметр вала:: 20 мм.
d3: 42
d7: 45
l3: 13
l4: 10
Материал сильфона:: Нитрильная – вода, масла, слабоагрессивные жидкости, -15…+90°C
Пара трения: Графит по керамике
Технические характеристики
- диаметр вала 6…70 мм
- температура -15…+90 °C
- частота вращения до 3000 об/мин
- утечка менее 0,2 см³/ч
Пара трения: графит по керамике
Эластомерные детали: NBR, EPDM, Viton
,
Габаритные размеры торцовых уплотнений
| d1 | d3 | d7 | l3 | l4 | Код |
| 6 | 18 | 22 | 8 | 4 | VGM-8062 |
| 8a | 20 | 26 | 11 | 4 | VGM-8063 |
| 8b | 20 | 22 | 11 | 4 | VGM-8064 |
| 8c | 24 | 26 | 11 | 8 | VGM-8065 |
| 9 | 24 | 26 | 11 | 8 | VGM-8020 |
| 10 | 24 | 26 | 11 | 8 | VGM-8021 |
| 11 | 24 | 26 | 11 | 8 | VGM-8022 |
| 12a | 24 | 26 | 13 | 5,5 | VGM-8066 |
| 12b | 24 | 26 | 13 | 8 | VGM-8060 |
| 12c | 32 | 35 | 13 | 8 | VGM-8067 |
| 13 | 24 | 26 | 13 | 8 | VGM-8023 |
| 14a | 28 | 25 | 13 | 7 | VGM-8068 |
| 14b | 28 | 28,5 | 13 | 8 | VGM-8024 |
| l4c | 32 | 29,5 | 13 | 8 | VGM-8070 |
| 14d | 32 | 35 | 13 | 8 | VGM-8071 |
| 15a | 32 | 29,5 | 13 | 8 | VGM-8025 |
| 15b | 32 | 38 | 13 | 8 | VGM-8072 |
