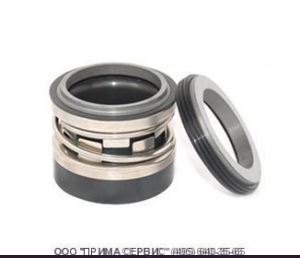

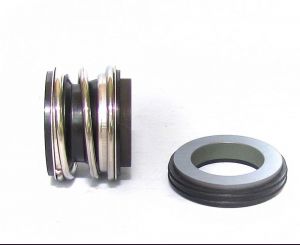

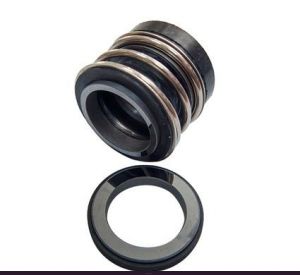

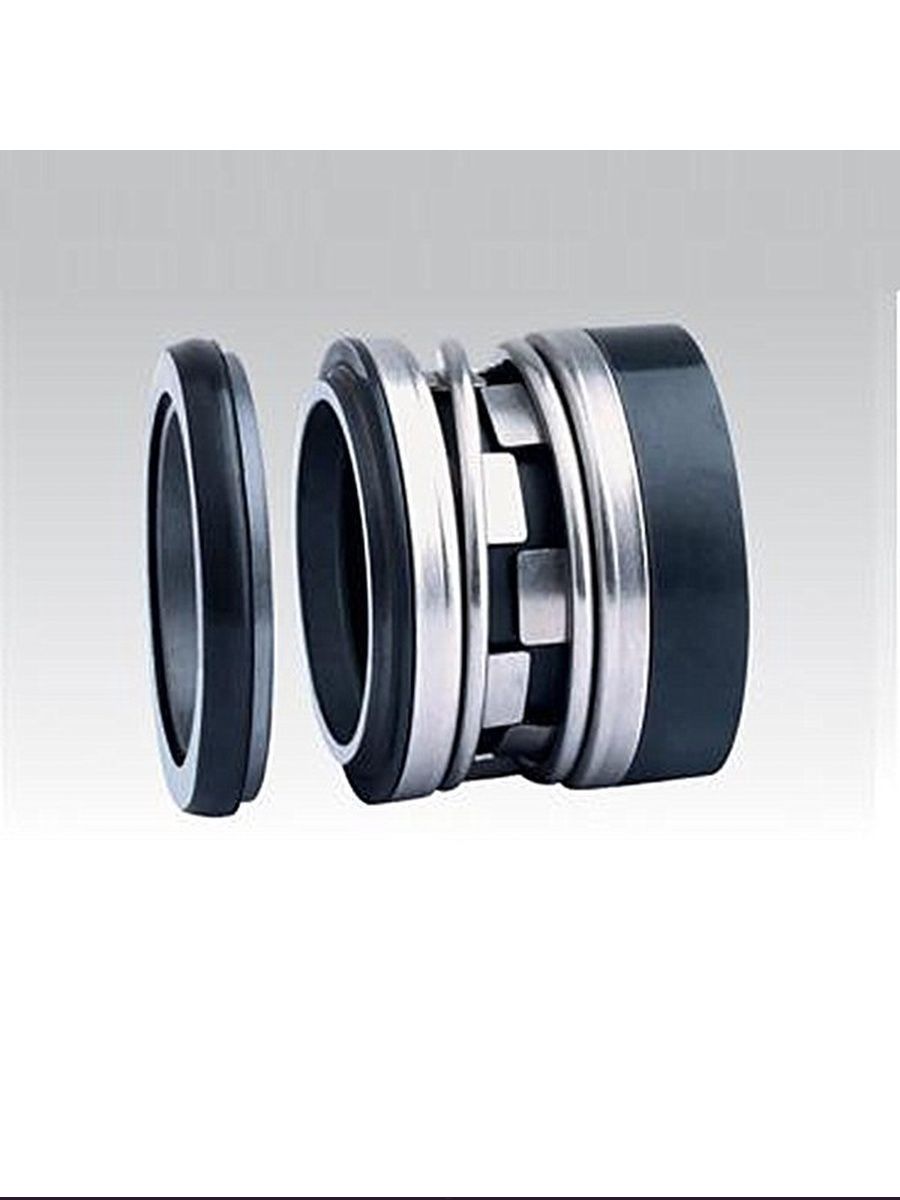

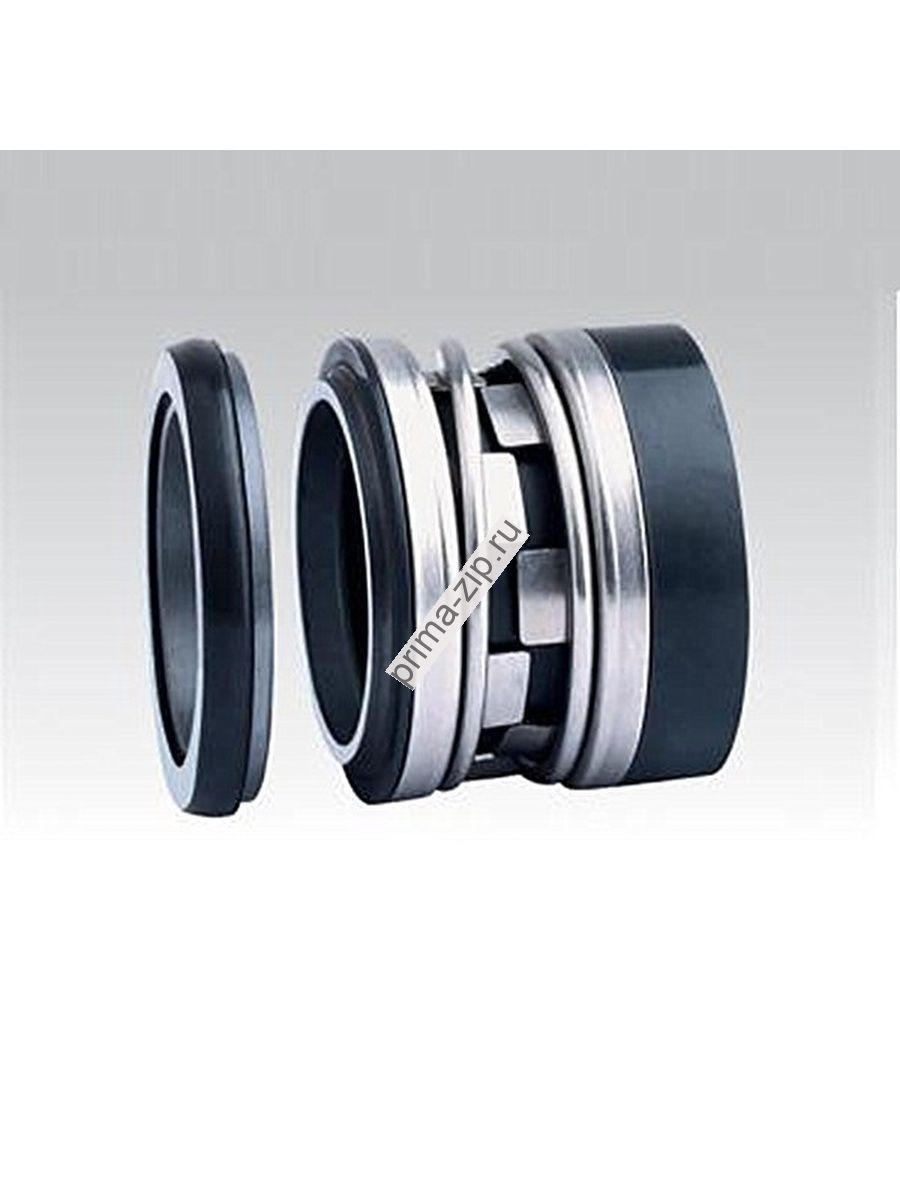

Торцевое уплотнение 0450 T2100/К/AR1C1/M
Описание Торцевое уплотнение 0450 T2100/К/AR1C1/M
Торцевые уплотнения для насосов
Условное обозначение уплотнения - 0450/T2100/К/AR1C1/M
|
045– код размера диаметра вала (45 мм) |
|
|
2100 - тип уплотнения (резиновый сильфон) |
|
|
K– длина уплотнения ( L3 ) |
|
|
G - тип резины (этиленпропиленовый каучук) |
|
|
A - тип резины (фторкаучук) |
|
|
вращающаяся часть |
R - материал вращающегося кольца (графит пропитанный смолой) 1 - материал металлических частей |
|
неподвижная часть |
C - материал неподвижного кольца (седло) 1 - материал пружины |
|
M - тип седла |
|
Перекачиваемые среды: Вода питьевая Вода техническая Бензин, масла, диз. топливо и т.п. Пищевые среды (молоко, соки и т.п.)
Диаметр вала от 10 до 100 мм Температура перекачиваемой среды от -40 до +150C Давление < 1.2 MПa Линейная скорость < 13 м/сек |
Применяемые материалы: Пары трения: - графит, пропитанный смолой (R) - керамика (C), - графит, пропитанный смолой (R) - карбид кремния (S)
Материал вторичного уплотнения: |
Торцевые уплотнения тип 2100 (DIN 24960)
|
Для насосов типа К, КМ, КМЛ, ОНЦ, Х, АХ, КС, СМ и других типов. (Взамен уплотнений 113, 153/153, сальников и др. типов)
|
тип 2100 (DIN 24960) седло М Общего назначения для использования в широком диапазоне нейтральных и коррозионных сред: воды, кислот, растворителей, слабых щелочей. |
|
Диаметр вала от 10 до 100 мм Температура от -40 до +150°C Скорость до 15 м/с (4000 мин-1) Давление от вакуума до 20 кг/см2 Утечка менее 0,2 см3/ч |
|
|
Вращающийся сильфон из различных марок резины. Пары трения из углеграфита, керамики, карбида кремния и других материалов. |
|
Вал A |
Код |
D1 |
D3 |
D4 |
L3 |
L3+ |
L3++ |
D6 |
D7 |
L4 |
L6 |
|
(мм) |
Размера |
Короткий |
Стандартный |
Длинный |
Размер седла |
||||||
|
10 |
0100 |
10 |
20 |
22 |
15 |
27,5 |
35,0 |
15 |
21 |
5,0 |
4 |
|
12 |
0120 |
12 |
22 |
24 |
15 |
26,5 |
34,0 |
17 |
23 |
6,0 |
4 |
|
16 |
0160 |
16 |
26 |
28 |
15 |
29,0 |
34,0 |
23 |
27 |
6,0 |
4 |
|
20 |
0200 |
20 |
34 |
36 |
20 |
31,5 |
39,0 |
27 |
35 |
6,0 |
5 |
|
22 |
0220 |
22 |
36 |
38 |
20 |
31,5 |
39,0 |
29 |
37 |
6,0 |
5 |
|
24 |
0240 |
24 |
38 |
40 |
20 |
34,0 |
44,0 |
31 |
39 |
6,0 |
5 |
|
25 |
0250 |
25 |
39 |
41 |
20 |
34,0 |
44,0 |
32 |
40 |
6,0 |
5 |
|
28 |
0280 |
28 |
42 |
44 |
26 |
36,5 |
44,0 |
35 |
43 |
6,0 |
5 |
|
30 |
0300 |
30 |
44 |
46 |
26 |
35,5 |
43,0 |
37 |
45 |
7,0 |
5 |
|
32 |
0320 |
32 |
46 |
48 |
26 |
35,5 |
48,0 |
40 |
48 |
7,0 |
5 |
|
38 |
0380 |
38 |
54 |
58 |
30 |
37,0 |
47,0 |
47 |
56 |
8,0 |
6 |
|
40 |
0400 |
40 |
56 |
60 |
30 |
37,0 |
47,0 |
49 |
58 |
8,0 |
6 |
|
45 |
0450 |
45 |
61 |
65 |
30 |
37,0 |
52,0 |
54 |
63 |
8,0 |
6 |
