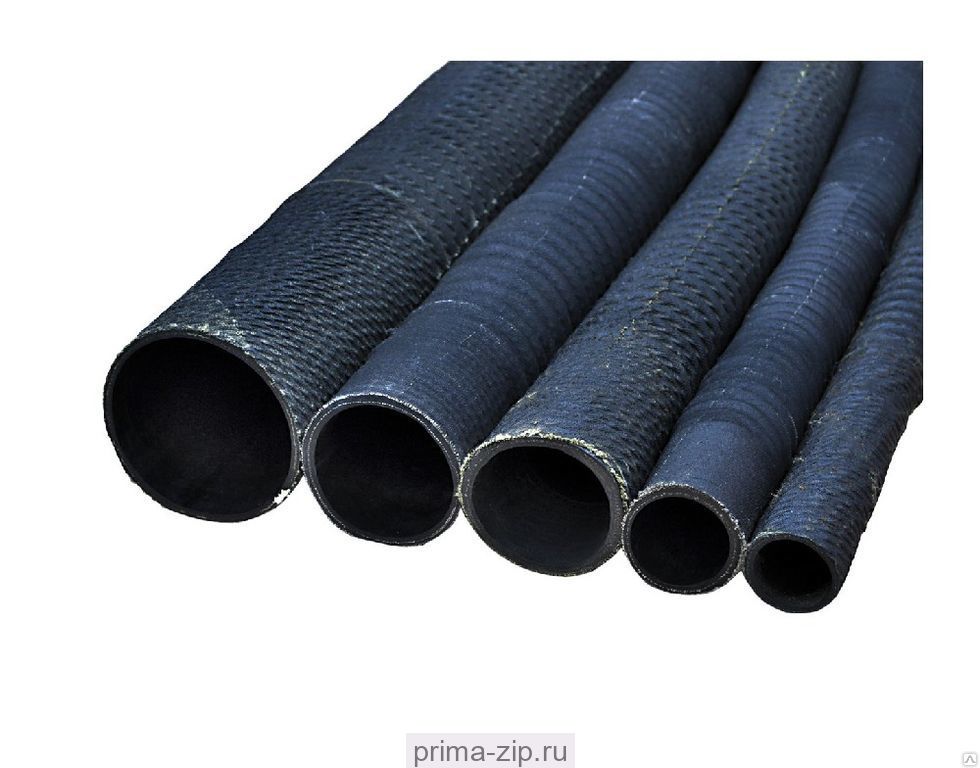

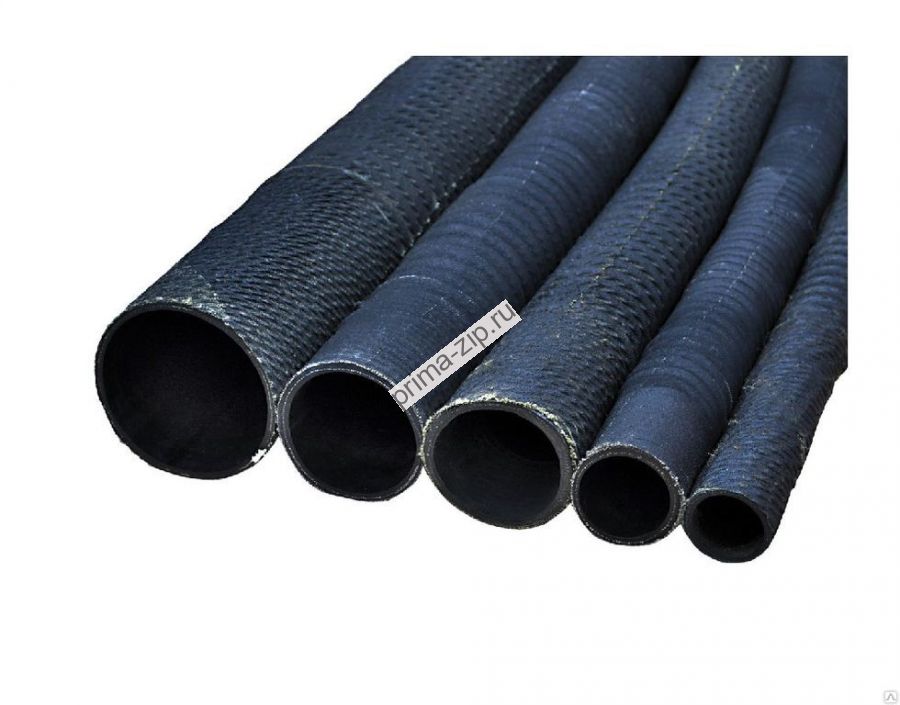

Рукава напорные ГОСТ 18698-79 тип В(II) Вода
Описание Рукава напорные ГОСТ 18698-79 тип В(II) Вода
Рукава резиновые напорные с текстильным каркасом ГОСТ 18698-79
Рукава резиновые напорные состоят из внутреннего резинового слоя, нескольких слоев текстильного каркаса и наружного резинового слоя.
Применяются в качестве гибких трубопроводов для подачи под давлением:
воды технической (без присадок), растворов неорганических кислот и щелочей концентрацией до 20% (кроме растворов азотной кислоты).
- Температура работоспособности рукавов резиновых напорных:
- от -35°С до +70°С в исполнении У (для умеренного климата);
- от -50°С до +70°С в исполнении ХЛ (для холодного климата);
- от -50°С до +70°С в исполнении ХЛ (для холодного климата);
- Запас прочности рукавов резиновых напорных не менее:
- 3Р для рукавов в исполнении В(II)
- где Р величина рабочего давления.
| Диаметр внутренний, мм. |
Диаметр наружный, мм. |
Рабочее давление, атм. |
Длина, п.м. | Вес кг. / п.м. |
| 10 | 22 | 6.3 | 4 | 0.44 |
| 10 | ||||
| 12 | 23 | 6.3 | 0.45 | |
| 10 | ||||
| 16 | 27 | 6.3 | 10, 20 | 0.54 |
| 10 | ||||
| 18 | 29 | 6.3 | 0.58 | |
| 10 | 0.68 | |||
| 20 | 31 | 6.3 | 0.6 | |
| 10 | 0.71 | |||
| 25 | 36 | 6.3 | 0.73 | |
| 38 | 10 | 0.84 | ||
| 32 | 43 | 6.3 | 0.95 | |
| 45 | 10 | 1.26 | ||
| 38 | 49 | 6.3 | 10 | 1.1 |
| 51 | 10 | 1.61 | ||
| 50 | 62 | 6.3 | 1.8 | |
| 64 | 10 | 2.3 | ||
| 65 | 79 | 6.3 | 2.12 | |
| 83 | 10 | 3.65 | ||
| 75 | 89 | 6.3 | 2.425 | |
| 100 | 115 | 6.3 | 4, 10 | 3.9 |
| 125 | 146 | 6.3 | 4 | 5.1 |
| 150 | 172 | 6.3 | 6.65 | |
| 200 | 225 | 6.3 |
