Примечания:

Насос А6 2ВВ 80/40-К-ТД4-Р1-Е У2  ТУ 3632-094-05747979-2002 , где:

• Насос – тип оборудования
• А6 – конструктивное исполнение насоса
• 2ВВ – тип насоса (двухвинтовой, с выносными подшипниками)
• 80 – номинальная подача насоса, м3/ч;
• 40 – максимальное давление насоса, в МПа, увеличенное в 10 раз;
• К – материальное исполнение насоса:

  К–хромоникелевая сталь,
  Е– хромоникельмолибденовая сталь,
  А–сталь 09Г2С,
  Ст3, сталь 20 – без обозначения;

• ТД – тип уплотнения:

  Т — одинарное торцовое,
  ТВ — одинарное торцовое со вспомогательным,
  ТД — двойное торцовое,
  ТТ — торцовое типа тандем

• 4 – производитель уплотнения:

  1 – АО «ГМС Ливгидромаш»;
  2 – Burgmann;
  3 – Графлекс;
  4 – Трэм;
  5 – Герметика;
  6 – John Crane;
  7 – AESSEAL;
  8 – Мегатехком

• Р1 – тип резиновой смеси примененной в РТИ:

  Р1 — 3826,
  Р2 — 1314,
  Р3 — СБ-26,
  Р4 — прочие

• Е – взрывобезопасное исполнение насоса;
• У – климатическое исполнение;
• 2 – категория размещения;
• ТУ 3632-094-05747979-2002 –   технические условия на поставку.

Агрегат А6 2ВВ 80/40-80/40-К-ТТ4-Р2-250-Е У2  ТУ 3632-094-05747979-2002  , где:

• Агрегат – тип оборудования
• А6 – конструктивное исполнение насоса
• 2ВВ – тип насоса (двухвинтовой, с выносными подшипниками)
• 80 –  номинальная подача насоса, м3/ч;*
• 40 –  максимальное давление насоса, в МПа, увеличенное в 10 раз;*
• 80 –  подача насоса в агрегате, м3/ч;**
• 40 –  максимальное давление насоса в агрегате, в МПа, увеличенное в 10 раз;**
• К – материальное исполнение насоса:

  К–хромоникелевая сталь,
  Е– хромоникельмолибденовая сталь,
  А–сталь 09Г2С,
  Ст3, сталь 20 – без обозначения;

• ТД – тип уплотнения:

  Т — одинарное торцовое,
  ТВ — одинарное торцовое со вспомогательным,
  ТД — двойное торцовое,
  ТТ — торцовое типа тандем

• 4 – производитель уплотнения:

  1 – АО «ГМС Ливгидромаш»;
  2 – Burgmann;
  3 – Графлекс;
  4 – Трэм;
  5 – Герметика;
  6 – John Crane;
  7 – AESSEAL;
  8 – Мегатехком

• Р1 – тип резиновой смеси примененной в РТИ:

  Р1 — 3826,
  Р2 — 1314,
  Р3 — СБ-26,
  Р4 — прочие

• 250 – мощность комплектующего электродвигателя, кВт;
• Е – взрывобезопасное исполнение насоса;
• У – климатическое исполнение;
• 2 – категория размещения;
• ТУ 3632-094-05747979-2002 –   технические условия на поставку.

Насосы двухвинтовые типа 2ВВ, 2ВГ и агрегаты электронасосные на их основе предназначены для перекачивания жидкостей в широком диапазоне вязкостей (1-1500 сСт)1), химически неактивных по отношению к примененным материалам, различных классов опасности. Насосы двухвинтовые типа 2ВВ, 2ВГ и агрегаты электронасосные на их основе, при условии оснащения соответствующими комплектующими, допускают эксплуатацию в различных зонах (общепромышленных, пожароопасных, взрывопожароопасных)2).

Примечания:

1) По согласованию с предприятием-изготовителем допускается эксплуатация насосов типа 2ВВ и 2ВГ на жидкостях имеющих вязкость отличную от приведенной выше.

2) Насосы типа 2ВВ (выпускаемые по ТУ3632-094-05747979-2002) серии А1, А5 и насосы типа 2ВВ (выпускаемые по ТУ 3632-064-05747979-99) комплектуются одинарным торцовым уплотнением – не допускаются для перекачивания взрывоопасных жидкостей при эксплуатации во взрывоопасных зонах.

Насосы типа 2ВВ (выпускаемые по ТУ3632-094-05747979-2002) серии А2, А6 комплектуются двойным торцовым уплотнением, насосы серии А8 комплектуются одинарным торцовым уплотнением с дополнительным – допускаются для перекачивания взрывоопасных жидкостей.

Насосы типа 2ВГ (выпускаемые по ТУ 26-06-1596-90) могут комплектоваться одинарным, одинарным с вспомогательным или двойным торцовым уплотнением. Насосы типа 2ВГ в зависимости от применяемого типа уплотнения могут перекачивать пожароопасные и взрывоопасные жидкости.

Насосы , входящие в состав агрегатов, относятся к изделиям общего назначения (ИОН) вид I (восстанавливаемые) по ГОСТ 27.003‑90, изготавливаются в климатическом исполнении У, категория размещения 2 по ГОСТ 15150-69. По заказу потребителя возможно изготовление  насосов в другом климатическом исполнении. При разработке насосов учтены требования безопасности согласно ОСТ26-06-2028-96, а также нормы и правила Ростехнадзора согласно ПБ08-624-03, ПБ09-540-03, ПБ09-563-03.

Насосы допускают эксплуатацию во взрывоопасных зонах В-1а, В-1б, В-1г, по ПУЭ со средами категории взрывоопасности IIA, IIВ по ГОСТ Р 51330.11-99, группой воспламеняемости – Т1, Т2, Т3, Т4 по ГОСТ Р 51330.5-99.

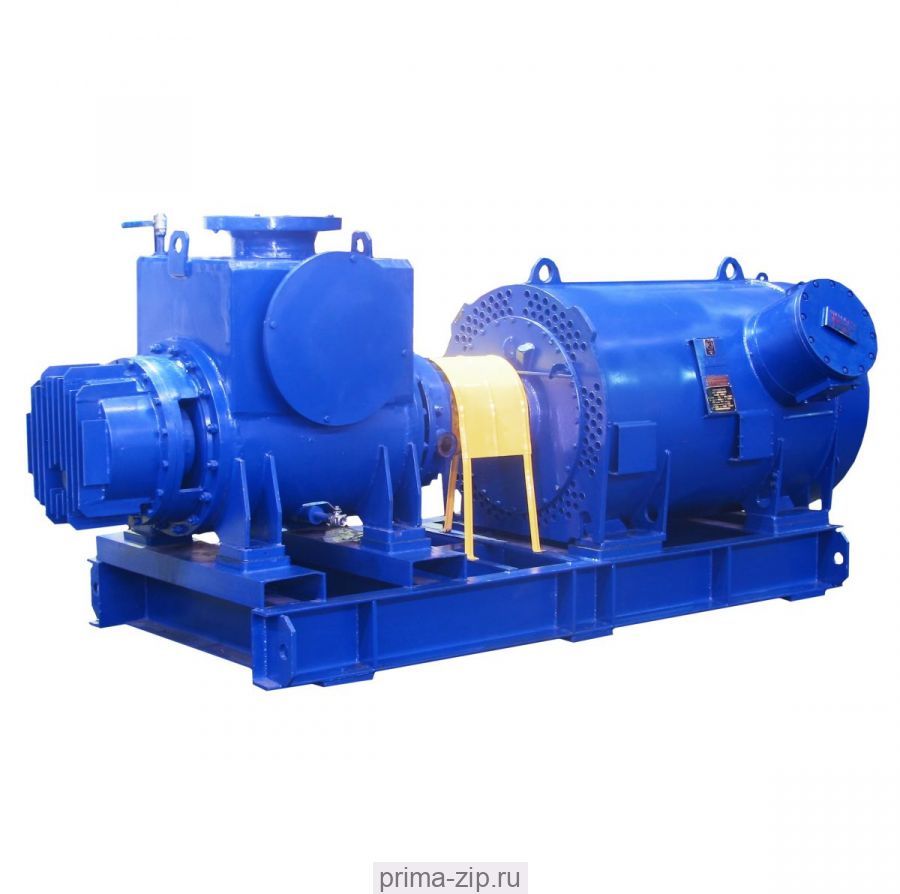

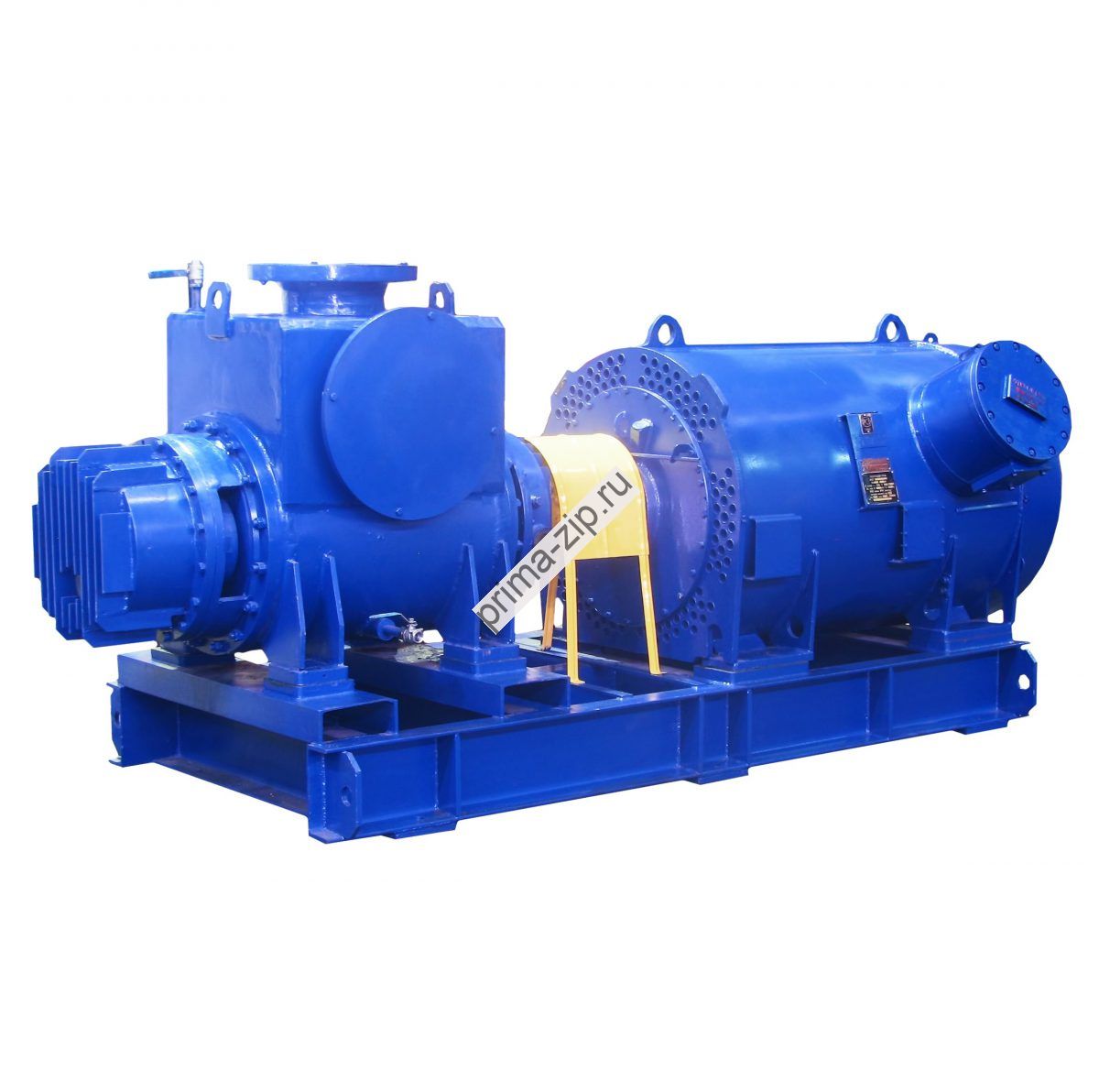

Насосный  агрегат состоит из двухвинтового насоса и электродвигателя, смонтированных на общей фундаментной раме. Соединение двигателя и насоса осуществляется через соединительную муфту.

Насос – объемный, горизонтальный. В расточках обоймы насоса размещены два синхронно вращающихся ротора, имеющих специальную винтовую нарезку. Сменная обойма вставлена в сварной корпус насоса. Вращение с ведущего ротора на ведомый передается через синхронизирующие шестерни. Роторы опираются на подшипники, вынесенные из гидравлической части насоса.

Корпус насоса в обогревном исполнении (2ВГ) имеет камеру, предназначенную для обогрева (охлаждения) корпуса теплоносителем.

Рабочая полость насоса по торцам закрывается корпусами подшипников, а валы уплотняются торцовыми уплотнениями или набивкой.

Агрегаты по заказу потребителя могут комплектоваться устройством плавного пуска, частотным преобразователем, системой контроля и управления.

• в технологических процессах нефтепереработки ненефтехимических предприятиях для перекачивания мазутов, гудрона, вакуумного газойля,
• для  перекачки/перевалки нефтепродуктов морскими  и железнодорожными транспортными   терминалами,
• для обеспечения технологических и вспомогательных процессов связанных с перекачиванием нефтепродуктов промышленным предприятиями,
• перекачивание воды, загрязнённой нефтепродуктами, из дренажных ёмкостей на предприятиях нефтепереработки и транспортировки нефтепродуктов.

2ВВ:

• возможность проведения ремонта с заменой ремкомплекта и сохранением параметров
• равномерная транспортировка жидкости без пульсации и перемешивания, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах
• возможность перекачивания различных жидкостей в широком диапазоне вязкостей
• хорошая всасывающая способность насоса до 5 м и более, в зависимости от вязкости перекачиваемой жидкости;

2ВГ:

• рубашка обогрева
• равномерная транспортировка жидкости без пульсации и перемешивания, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах
• возможность перекачивания различных жидкостей в широком диапазоне вязкостей
• возможность перекачивания жидкостей с температурой до 150…200°С
• насосы могут комплектоваться одинарными или двойными торцовыми уплотнениями без изменения габаритов насоса
• корпусные детали и рабочие органы изготавливаются из углеродистой или нержавеющих сталей, что позволяет перекачивать различные типы жидкостей масло, нефть, мазут, а также химически активные жидкости
• хорошая всасывающая способность насоса до 5 м и более, в зависимости от вязкости перекачиваемой жидкости
• для предохранения насоса от повышенного давления в комплект поставки может входить клапан предохранительный
