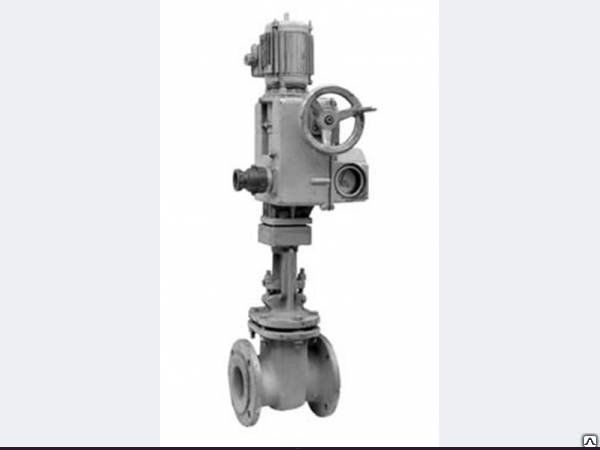

МА 11021 задвижка клиновая
Описание МА 11021 задвижка клиновая
|
Название: Задвижка клиновая с выдвижным шпинделем Номер чертежа: МА 11021 Нормальное давление: 0.0 до 16.0 Рабочая среда: вода, пар, жидкие нефтепродукты Температура рабочей среды, С°: до 425 Материал корпуса: сталь 25Л Присоединение: фланцевое по ГОСТ 12815-80 (исп.3, ряд 2) Герметичность затвора: по классу "С" ГОСТ 9544-93 Климатическое исполнение: У1 (от -45 до 45°С); Установочное положение: до DN 400 — любое, кроме приводом вниз; свыше DN 400 — на горизонтальных трубопроводах приводом вверх. |
| DN | L | H | Масса | ||
|---|---|---|---|---|---|
| с ручн. прив.*) | с эл. прив. | с ручн. прив. | с эл. прив. | ||
| 80 | 283 | 535; 467 | 974 | 55 | 95 |
| 100 | 300 | 100 | |||
| 150 | 350 | 887; 850 | 1220 | 165 | 195 |
| 200 | 400 | 1048; 1010 | 1258 | 205 | 278 |
| 250 | 450 | 1310; 1150 | 1480 | 290 | 355 |
| 300 | 500 | 1500; 1287 | 1590 | 405 | 478 |
| 350/300 | 550 | 1450; 1200 | 420 | 500 | |
| 400/300 | 600 | 1570; 1385 | 440 | 513 | |
| 600 | 800 | 2850; 3030 | 3030 | 1940 | 2100 |
|
