- Рабочая среда: вода, нефтепродукты, горюче-смазочные материалы, другие нетоксичные и неагрессивные жидкости.
- Рабочее давление: до 4,0 МПа (40 бар)
- Температура рабочей среды: от -60 до +200°С
- Температура окр. среды: от -60 до +60°С
- Производство: Россия
- Размеры фланцев: ГОСТ 12815-80 исп.1.
- Вес: 8,5 кг.
|
|

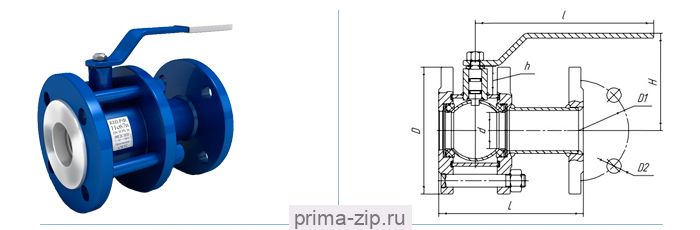

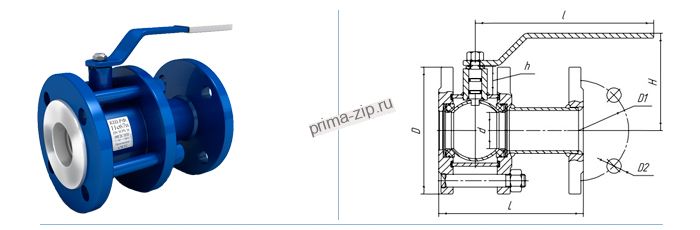

Размеры крана:
- d=50 мм
- L=180 мм (строительная длина)
- L1=222 мм
- H=128 мм
|
|
Материалы
| 1,2 |
Корпус, Патрубок |
Сталь 20 |
| 3 |
Пружина тарельчатая |
Сталь 65Г |
| 4 |
Кольцо опорное |
Сталь 08Х13 |
| 5 |
Седло |
Фторопласт ф4К20 |
| 6 |
Шар |
Нержавеющая сталь 304 |
| 7 |
Штревель |
Сталь 20х13 |
| 9, 10 |
Ограничитель, Ручка |
Сталь 3 |
| 11 |
Подшипник |
Фторопласт Ф4 |
| 8, 12, 13 |
Горловина, Фланец, Шпилька |
Сталь 20 |
| 14 |
Прокладка |
Паронит |
| 15 |
Гайка |
Сталь 35 |
| 16 |
Уплотнительное кольцо |
Фторсилоксановый эластомер ФСИ |
| 17 |
Кольцо стопорное |
Сталь 65Г |
|
Кран шаровый фланцевый разборный 11с67п КШРФ.050.040 Ру-40, Ду-50
