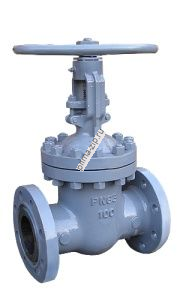

31с45нж задвижка клиновая

 31с45нж задвижка клиновая
Увеличить изображение
  • Цена сейчас: 0 руб. /шт с НДС

Условия доставки

Вариант 1: Доставка через ТК "Деловые Линии".
Стоимость доставки: 0 руб.
Вариант 2: Доставка через ТК "СДЭК" .
Стоимость доставки: 0 руб.
Вариант 3: Ваш вариант доставки .
Стоимость доставки: 0 руб.

Описание 31с45нж задвижка клиновая



Назначение: для установки на технологических линиях и трубопроводах в качестве запорного устройства.
Среда: нефтепродукты, газ, вода, пар и другие агрессивные и неагрессивные среды, по отношению к которым материал основных деталей коррозионностоек, при температуре до 450 °С для углеродистой стали, с давлением Ру 160 кгс/см2
Присоединение к трубопроводу: муфтовое – исп.I; под приварку – исп. II
Материал корпуса: углеродистая сталь
Герметичность затвора: по классу «С» ГОСТ 9544-93
Климатическое исполнение: У1 – углеродистая сталь до -40 °С
Привод: ручной (маховик)

Технические характеристики и присоединительные размеры 31с45нж:

Чертеж 31с45нж DN Исп. L Нmax d Масса
15 I 90 154 Rc 1/2” 2,7
II - 2,5
20 I Rc 3/4” 2,5
II - 2,5
25 I 105 228 Rc 1” 5,4
II - 5,3
32 I 124 Rc 1 1/4" 5,4
II - 5,3
40 I 282 Rc 1 1/2" 9,5


Габаритные размеры 31с45нж



Наименование
Dн		 Pn Мпа (кгс/см) L D D1 D2 H H1 h b d n Масса
31с45нж 50 16,0(160) 300 195 145 95 382 456 3 27 26 4 67
31с45нж 80 16,0(160) 390 230 180 130 412 502 3 33 26 8 107
31с45нж 100 16,0(160) 450 265 210 145 502 614 3 37 30 8 125
31с45нж 150 16,0(160) 600 350 290 205 612 778 3 47 33 12 280

Назначение: для установки на технологических линиях и трубопроводах в качестве запорного устройства.
Среда: нефтепродукты, газ, вода, пар и другие агрессивные и неагрессивные среды, по отношению к которым материал основных деталей коррозионностоек, при температуре до 450 °С для углеродистой стали, с давлением Ру 160 кгс/см2
Присоединение к трубопроводу: муфтовое – исп.I; под приварку – исп. II
Материал корпуса: углеродистая сталь
Герметичность затвора: по классу «С» ГОСТ 9544-93
Климатическое исполнение: У1 – углеродистая сталь до -40 °С
Привод: ручной (маховик)

Технические характеристики и присоединительные размеры 31с45нж:

Чертеж 31с45нж DN Исп. L Нmax d Масса
15 I 90 154 Rc 1/2” 2,7
II - 2,5
20 I Rc 3/4” 2,5
II - 2,5
25 I 105 228 Rc 1” 5,4
II - 5,3
32 I 124 Rc 1 1/4" 5,4
II - 5,3
40 I 282 Rc 1 1/2" 9,5


Габаритные размеры 31с45нж



Наименование
Dн		 Pn Мпа (кгс/см) L D D1 D2 H H1 h b d n Масса
31с45нж 50 16,0(160) 300 195 145 95 382 456 3 27 26 4 67
31с45нж 80 16,0(160) 390 230 180 130 412 502 3 33 26 8 107
31с45нж 100 16,0(160) 450 265 210 145 502 614 3 37 30 8 125
31с45нж 150 16,0(160) 600 350 290 205 612 778 3 47 33 12 280

Назначение: для установки на технологических линиях и трубопроводах в качестве запорного устройства.
Среда: нефтепродукты, газ, вода, пар и другие агрессивные и неагрессивные среды, по отношению к которым материал основных деталей коррозионностоек, при температуре до 450 °С для углеродистой стали, с давлением Ру 160 кгс/см2
Присоединение к трубопроводу: муфтовое – исп.I; под приварку – исп. II
Материал корпуса: углеродистая сталь
Герметичность затвора: по классу «С» ГОСТ 9544-93
Климатическое исполнение: У1 – углеродистая сталь до -40 °С
Привод: ручной (маховик)

Технические характеристики и присоединительные размеры 31с45нж:

Чертеж 31с45нж DN Исп. L Нmax d Масса
15 I 90 154 Rc 1/2” 2,7
II - 2,5
20 I Rc 3/4” 2,5
II - 2,5
25 I 105 228 Rc 1” 5,4
II - 5,3
32 I 124 Rc 1 1/4" 5,4
II - 5,3
40 I 282 Rc 1 1/2" 9,5


Габаритные размеры 31с45нж



Наименование
Dн		 Pn Мпа (кгс/см) L D D1 D2 H H1 h b d n Масса
31с45нж 50 16,0(160) 300 195 145 95 382 456 3 27 26 4 67
31с45нж 80 16,0(160) 390 230 180 130 412 502 3 33 26 8 107
31с45нж 100 16,0(160) 450 265 210 145 502 614 3 37 30 8 125
31с45нж 150 16,0(160) 600 350 290 205 612 778 3 47 33 12 280
31с45нж задвижка клиновая

Назначение: для установки на технологических линиях и трубопроводах в качестве запорного устройства.
Среда: нефтепродукты, газ, вода, пар и другие агрессивные и неагрессивные среды, по отношению к которым материал основных деталей коррозионностоек, при температуре до 450 °С для углеродистой стали, с давлением Ру 160 кгс/см2
Присоединение к трубопроводу: муфтовое – исп.I; под приварку – исп. II
Материал корпуса: углеродистая сталь
Герметичность затвора: по классу «С» ГОСТ 9544-93
Климатическое исполнение: У1 – углеродистая сталь до -40 °С
Привод: ручной (маховик)

Технические характеристики и присоединительные размеры 31с45нж:

Чертеж 31с45нж DN Исп. L Нmax d Масса
15 I 90 154 Rc 1/2” 2,7
II - 2,5
20 I Rc 3/4” 2,5
II - 2,5
25 I 105 228 Rc 1” 5,4
II - 5,3
32 I 124 Rc 1 1/4" 5,4
II - 5,3
40 I 282 Rc 1 1/2" 9,5


Габаритные размеры 31с45нж



Наименование
Dн		 Pn Мпа (кгс/см) L D D1 D2 H H1 h b d n Масса
31с45нж 50 16,0(160) 300 195 145 95 382 456 3 27 26 4 67
31с45нж 80 16,0(160) 390 230 180 130 412 502 3 33 26 8 107
31с45нж 100 16,0(160) 450 265 210 145 502 614 3 37 30 8 125
31с45нж 150 16,0(160) 600 350 290 205 612 778 3 47 33 12 280
