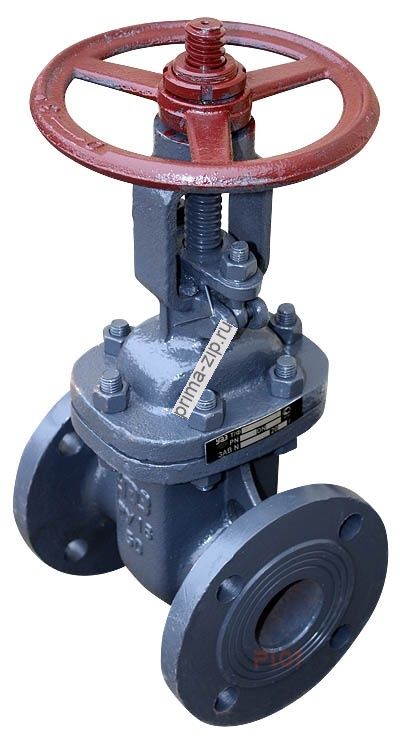

30с41нж Ду80 Ру16 - ЗАДВИЖКА
Описание 30с41нж Ду80 Ру16 - ЗАДВИЖКА
30с41нж Россия
Условный диаметр (DN): 30с41нж Ду50 / 30с41нж Ду80 / 30с41нж Ду100 / 30с41нж Ду150 / 30с41нж Ду200 / 30с41нж Ду250 / 30с41нж Ду300 / 30с41нж Ду400
Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от −40°С до +450°С
Условия эксплуатации: У1
Минимальная температура окружающего воздуха: −40°С
Техническое описание 30с41нж Россия МЗТА
Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80
Материал корпуса: Сталь 25Л
Герметичность затвора: по классу "А" ГОСТ 9544-93
Привод: ручной (маховик; штурвал)
Давление: Ру (PN) - 1,6 МПа (16 кг/см2)
Климатическое исполнение: У1 по ГОСТ 15150-69
Материальное исполнение 30с41нж Россия МЗТА
1. Корпус: сталь 25Л, 35Л
2. Крышка: сталь 25Л, 35Л
3. Клин (диски): сталь25Л,35Л с наплавкой, 20Х13
4. Шпиндель: 20Х13
5. Гайка шпинделя: сталь 35, 40Х
6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
8. Болт откидной: сталь 35
9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
10. Набивка сальника: АГИ, ТРГ
11. Маховик: сталь25Л
12. Наплавка на кольце в корпусе: 07Х25Н13
13. Наплавка на клине: 13Х25Т
Чертеж-схема 30с41нж
ПРИНИМАЮТСЯ ЗАКАЗЫ НА ЗАДВИЖКИ С ЦЕЛЬНЫМ КЛИНОМ.
Габаритные размеры 30с41нж
| Диаметр, мм | L, мм | D, мм | D 1 , мм | н | д, мм | Н, мм | Н 1 , мм | D | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 180 | 160 | 125 | 4 | 18 | 290 | 355 | 160 | 17 |
| 80 | 210 | 195 | 160 | 8/4 | 18 | 360 | 425 | 160 | 29 |
| 100 | 230 | 215 | 180 | 8 | 18 | 390 | 490 | 210 | 39 |
| 125 | 255 | 245 | 210 | 8 | 18 | 470 | 600 | 210 | 61 |
| 150 | 280 | 280 | 240 | 8 | 22 | 565 | 715 | 320 | 83 |
| 200 | 330 | 335 | 295 | 12 | 22 | 695 | 900 | 320 | 124 |
| 250 | 450 | 405 | 355 | 12 | 26 | 855 | 1120 | 400 | 242 |
| 300 | 500 | 460 | 410 | 12 | 26 | 1000 | 1310 | 460 | 315 |
| 350 | 550 | 520 | 470 | 16 | 26 | 1220 | 1570 | 460 | 465 |
| 400 | 600 | 580 | 525 | 16 | 30 | 1440 | 1850 | 502 | 640 |
Показатель надежности
| Наименование | Гарантийный срок | Средний срок службы | Средний ресурс не менее | Отказ Средней TTSN |
| Задвижки PN 1,6 Мпа | 24 месяца | 10 лет | 2500 циклов | 500 циклов |
НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
30с41нж задвижка стальная клиновая двухдисковая PN 16 с выдвижным шпинделем предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке неагрессивных жидких и газообразных сред, по отношению к которым, материалы применяемые в задвижке, коррозионностойкие.
