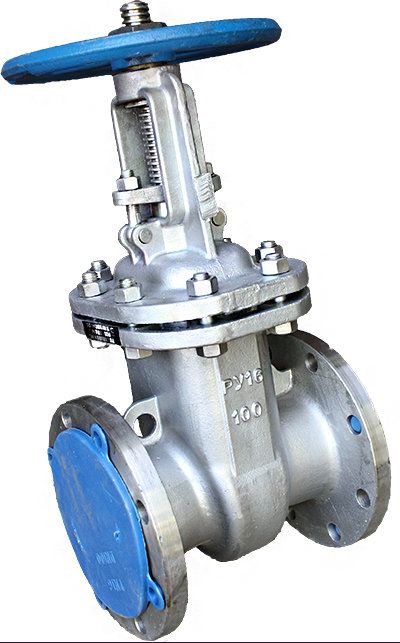

задвижка 30нж41нж ду200 ру16
Запросить стоимость
В наличии
Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 12 месяцев.
Перейти к описаниюКак получить товар:
- 1Доставка через ТК "Деловые Линии".
- 2Доставка через ТК "СДЭК" .
- 3Ваш вариант доставки .
Показатели назначения 30нж41нж
Рабочая среда:
Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от -60°С до +565°
Условия эксплуатации: УХЛ1
Минимальная температура окружающего воздуха: -60°С
Материальное исполнение 30нж41нж
1. Корпус: 12Х18Н9ТЛ
2. Крышка: 12Х18Н9ТЛ.
3. Клин (диски): 12Х18Н9ТЛ
4. Шпиндель: 12Х18Н9Т
5. Гайка шпинделя: латунь ЛС59—1
6. Гайка: 12Х18Н9Т
7. Шпилька, болт: 45Х14Н14В2М
8. Болт откидной: 45Х14Н14В2М
9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
10. Набивка сальника: ТРГ
11. Маховик: сталь25Л, 20ГЛ
13. Наплавка на кольце в корпусе: 04Х19Н9С2
Габаритные размеры 30нж41нж
| Диаметр, (Ду), мм | L, мм | D, мм | D1, мм | n | d, мм | H, мм | H1, мм | DO | DOпр. | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 180 | 160 | 125 | 4 | 18 | 290 | 355 | 160 | — | 16,92 |
| 80 | 210 | 195 | 160 | 8/4 | 18 | 360 | 425 | 160 | — | 28,59 |
| 100 | 230 | 215 | 180 | 8 | 18 | 390 | 490 | 210 | — | 38,96 |
| 125 | 255 | 245 | 210 | 8 | 18 | 470 | 600 | 210 | — | 61 |
| 150 | 280 | 280 | 240 | 8 | 22 | 565 | 715 | 320 | — | 82,62 |
| 200 | 330 | 335 | 295 | 12 | 22 | 695 | 900 | 320 | — | 124,14 |
| 250 | 450 | 405 | 355 | 12 | 26 | 855 | 1120 | 400 | — | 242 |
| 300 | 500 | 460 | 410 | 12 | 26 | 1000 | 1310 | 460 | — | 314,37 |
| 350 | 550 | 520 | 470 | 16 | 26 | 1220 | 1570 | 460 | — | 465 |
| 400 | 600 | 580 | 525 | 16 | 30 | 1440 | 1850 | 502 | — | 640 |
задвижка 30нж41нж ду200 ру16
