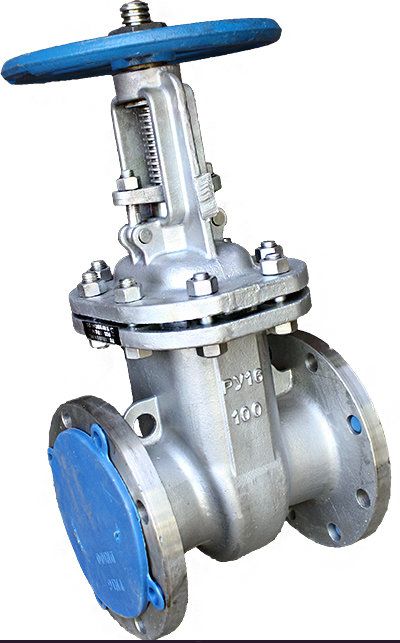

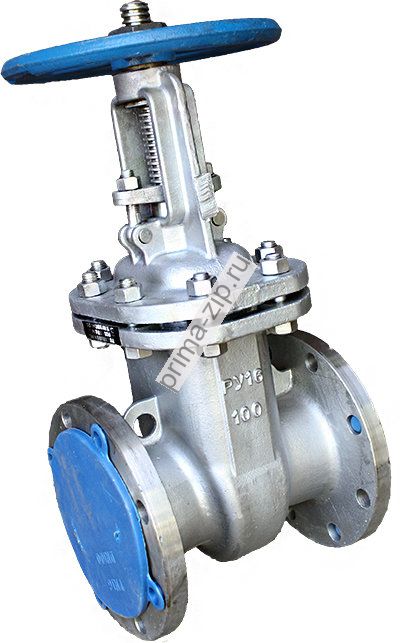

Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 12 месяцев.

Условия доставки

Вариант 1: Доставка через ТК "Деловые Линии".

Стоимость доставки: 0 руб.

Вариант 2: Доставка через ТК "СДЭК" .

Стоимость доставки: 0 руб.

Вариант 3: Ваш вариант доставки .

Стоимость доставки: 0 руб.

Описание задвижка 30нж41нж ду200 ру16

Показатели назначения 30нж41нж

Рабочая среда:

Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от -60°С до +565°

Условия эксплуатации: УХЛ1

Минимальная температура окружающего воздуха: -60°С

Материальное исполнение 30нж41нж

1. Корпус: 12Х18Н9ТЛ

2. Крышка: 12Х18Н9ТЛ.

3. Клин (диски): 12Х18Н9ТЛ

4. Шпиндель: 12Х18Н9Т

5. Гайка шпинделя: латунь ЛС59—1

6. Гайка: 12Х18Н9Т

7. Шпилька, болт: 45Х14Н14В2М

8. Болт откидной: 45Х14Н14В2М

9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

10. Набивка сальника: ТРГ

11. Маховик: сталь25Л, 20ГЛ

13. Наплавка на кольце в корпусе: 04Х19Н9С2

Габаритные размеры 30нж41нж

Диаметр, (Ду), мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D_O	D_Oпр.	Масса, кг
50	180	160	125	4	18	290	355	160	—	16,92
80	210	195	160	8/4	18	360	425	160	—	28,59
100	230	215	180	8	18	390	490	210	—	38,96
125	255	245	210	8	18	470	600	210	—	61
150	280	280	240	8	22	565	715	320	—	82,62
200	330	335	295	12	22	695	900	320	—	124,14
250	450	405	355	12	26	855	1120	400	—	242
300	500	460	410	12	26	1000	1310	460	—	314,37
350	550	520	470	16	26	1220	1570	460	—	465
400	600	580	525	16	30	1440	1850	502	—	640

задвижка 30нж41нж ду200 ру16

С этим товаром смотрят

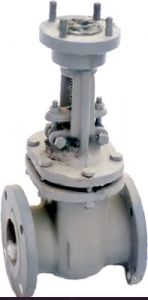

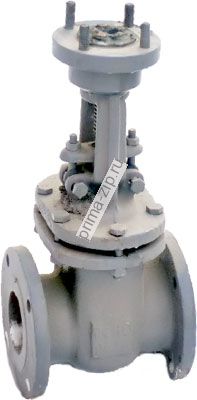

Задвижки 30с941нж, 30лс941нж под электропривод
