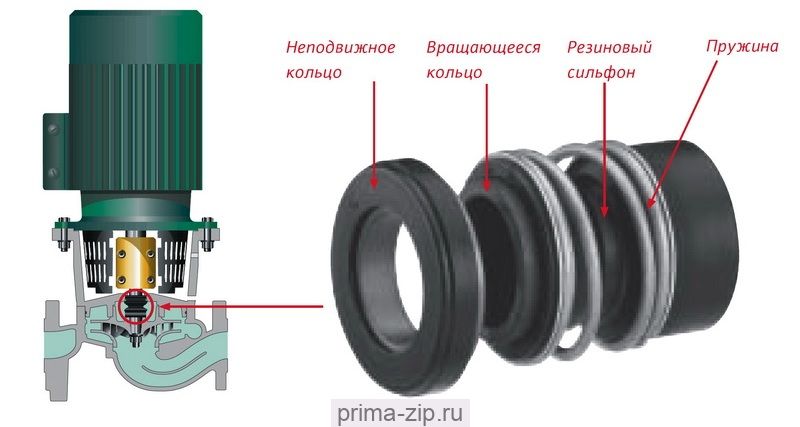

торцевое уплотнение MG13/60-Z
Описание торцевое уплотнение MG13/60-Z
|
Технические характеристики Температура от -20°С....+200°С Давление до 12 атм Линейная скорость 12 м/с Материал исполнения Вращающаяся часть: графит/карбид кремния/карбид вольфрама Неподвижное кольцо: карбид кремния/керамика/карбид вольфрама Уплотнение: Nbr/ Epdm/ Viton/ Silicon Пружина и металлические части: 08х18н10/ 03Х17Н14М3 |
 |
|
Неподвижные кольца
|
|
Диаметр вала d1 |
Длина в рабочем состояние |
d3 |
D1 |
D2 |
D3 |
L1 |
L2 |
L3 |
L4 |
|||
|
MG1 |
MG12 |
MG13 |
MG1S20 |
|||||||||
|
10 |
14,7 |
26 |
33,5 |
25,5 |
22 |
21 |
19,2 |
24,6 |
6,5 |
6,5 |
9 |
10 |
|
12 |
15,2 |
26 |
33,5 |
25,5 |
24,5 |
23 |
21,6 |
27,8 |
6,5 |
5,5 |
9 |
10 |
|
14 |
17,2 |
28,5 |
33,5 |
25,5 |
28 |
25 |
24,6 |
31 |
6,5 |
5,5 |
10,5 |
10 |
|
15 |
17,2 |
28,5 |
33,5 |
25,5 |
28 |
27 |
24,6 |
31 |
6,5 |
6,5 |
10,5 |
10 |
|
16 |
17,2 |
28,5 |
33,5 |
25,5 |
28 |
27 |
28 |
31 |
6,5 |
7,5 |
10,5 |
10 |
|
18 |
19,7 |
30,1 |
37,7 |
25,5 |
31,5 |
33 |
30 |
34,2 |
7,5 |
8 |
10,5 |
11,4 |
|
19 |
21,7 |
30,1 |
37,7 |
25,5 |
36,5 |
35 |
35 |
34,2 |
7,5 |
7,5 |
10,5 |
11,4 |
|
20 |
21,7 |
30,1 |
37,7 |
25,5 |
36,5 |
35 |
35 |
35,7 |
7,5 |
7,5 |
10,5 |
11,4 |
|
22 |
21,7 |
30,1 |
37,7 |
25,5 |
36,5 |
37 |
35 |
37,3 |
7,5 |
7,5 |
10,5 |
11,4 |
|
24 |
22,7 |
32,7 |
42,7 |
25,5 |
42 |
39 |
38 |
40,5 |
7,5 |
7,5 |
10,5 |
11,4 |
|
25 |
23,2 |
32,7 |
42,7 |
25,5 |
42 |
40 |
38 |
40,5 |
7,5 |
7,5 |
10,5 |
11,4 |
|
28 |
26,7 |
35,2 |
42,7 |
33,5 |
48,5 |
43 |
42 |
46,7 |
7,5 |
9 |
12 |
11,4 |
|
30 |
26,7 |
35,2 |
42,7 |
33,5 |
48,5 |
45 |
45 |
50,8 |
7,5 |
10,5 |
12 |
11,4 |
|
32 |
27,7 |
35,2 |
47,7 |
33,5 |
53 |
48 |
48 |
50,8 |
7,5 |
10,5 |
12 |
11,4 |
|
33 |
27,7 |
35,2 |
47,7 |
33,5 |
53 |
48 |
50 |
54 |
7,5 |
11 |
12 |
11,4 |
|
35 |
28,7 |
35,2 |
47,7 |
33,5 |
56,5 |
50 |
52 |
54 |
7,5 |
11 |
12 |
11,4 |
|
38 |
30,2 |
36,2 |
46,2 |
33,5 |
58,5 |
56 |
55 |
57,2 |
9 |
10,5 |
12 |
14 |
|
40 |
30,2 |
36,2 |
46,2 |
33,5 |
61,5 |
58 |
58 |
60,4 |
9 |
10,8 |
12 |
14 |
|
42 |
30,2 |
36,2 |
51,2 |
41,5 |
65 |
61 |
62 |
63,5 |
9 |
12 |
12 |
14 |
|
43 |
30,2 |
36,2 |
51,2 |
41,5 |
65 |
61 |
62 |
63,5 |
9 |
12 |
12 |
14 |
|
45 |
30,2 |
36,2 |
51,2 |
41,5 |
67,5 |
63 |
64 |
63,5 |
9 |
11,5 |
12 |
14 |
|
48 |
30,7 |
36,2 |
51,2 |
41,5 |
70 |
66 |
68,4 |
66,7 |
9 |
11,5 |
12 |
14 |
|
50 |
30,7 |
38,2 |
50,7 |
41,5 |
73,5 |
70 |
69,3 |
69,9 |
9,5 |
11,5 |
13,5 |
15 |
|
53 |
33,2 |
36,7 |
59,2 |
41,5 |
78 |
73 |
72,3 |
73,1 |
11 |
12,5 |
13,5 |
15 |
|
55 |
35,2 |
36,7 |
59,2 |
41,5 |
80,5 |
75 |
75,4 |
76,2 |
11 |
13,5 |
13,5 |
15 |
|
58 |
37,2 |
41,7 |
59,2 |
41,5 |
85 |
78 |
78,4 |
79,4 |
11 |
13,5 |
13,5 |
15 |
|
60 |
38,2 |
41,7 |
59,2 |
41,5 |
88 |
80 |
80,4 |
79,4 |
11 |
13,5 |
13,5 |
15 |
|
65 |
40,2 |
41,7 |
69,2 |
49,5 |
93 |
85 |
85,4 |
92,1 |
11 |
13 |
16 |
15 |
|
68 |
40,2 |
41,3 |
69 |
49,5 |
96 |
90 |
91,5 |
95,3 |
11,5 |
13,7 |
16 |
18 |
|
70 |
40,2 |
49 |
69 |
49,5 |
99 |
92 |
92 |
95,3 |
11,5 |
13 |
16 |
18 |
|
75 |
40,2 |
49 |
69 |
52,5 |
107 |
97 |
99 |
102 |
11,5 |
14 |
16 |
18 |
|
80 |
40,2 |
48,2 |
78,2 |
56,5 |
112 |
105 |
104 |
114 |
12 |
15 |
20 |
18,3 |
|
85 |
41,2 |
46,2 |
76,2 |
56,5 |
120 |
110 |
109 |
118 |
14 |
15 |
20 |
18,3 |
|
90 |
45,2 |
51,2 |
76,2 |
59,5 |
127 |
115 |
114 |
124 |
14 |
15 |
20 |
18,3 |
|
95 |
46,2 |
51,2 |
76,2 |
59,5 |
132 |
120 |
120,3 |
127 |
14 |
16 |
20 |
17,3 |
|
100 |
47,2 |
51,2 |
76,2 |
62,5 |
137 |
125 |
123,3 |
133 |
14 |
16 |
20 |
17,3 |
Условное обозначение торцевых уплотнений Burgmann MG1, MG12, MG13
MG13/6-z G60 AQ1EGG
| 60 mm | Диаметр вала в мм |
| MG | Тип уплотнения |
| 13 | Длина уплотнения |
| E | Материал резины (EPDM) |
| Вращающаяся часть |
A- графит пропитанный смолой
|
| Неподвижная часть |
Q1- карбид кремния
|
| Неподвижное кольцо | G60 |
Материал резиновых деталей
| Материал | Этиленпропиленовый каучук (EPDM) | Нитрильный каучук (NBR) | Фторкаучук (Viton) |
| Обозначение | E | P | V |
| Температура | -40°С....+140°С | -20°С....+100°С | -20°С....150°С |
Обозначение монтажной длины уплотнения
| BSMG1 | Короткая |
| BSMG12 | Стандартная |
| BSMG13 | Удлиненная |
Обозначение материала пары трения
| Материал | Графит пропитаный | Керамика | Карбид кремния | Карбид вольфрама |
| Обозначение | A,B | V | Q1 | U3 |
Краткая характеристика торцевых уплотнений MG1, MG12, MG13, MG1S20:
Одинарное торцевое уплотнение MG1. Его можно применять как двойной, или тандемный, герметизатор.
Торцевое уплотнение MG12 – соответствует всем критериям серии уплотнений MG. Отличием является изменненая поверхность сильфона, со стороны вала. Данный гермитизатор предназначен для насосов перекачивающих горячую воду. Параметры эксплуатации : давление 25 бар при температуре 120 С°, или давление 16 бар при температуре 140 С°. Данное уплотнение вала используется с контркольцом G606.
Торцевое уплотнение MG13. Классификация данного изделия (т.е. наименования, номера позиций, размеры) аналогична классификации MG1. Отличие состоит в удлинении цилиндрической части сильфона, которое позволяет обеспечить требуемую нормативами EN 12756 (DIN 24960) монтажную длину. Конструкция дополнена контркольцами G6 или G60.
Торцевое уплотнение MG1S20 – полностью соответствует обозначениям торцевого сильфонного уплотнителя MG1, отличие в удлинненой цилиндрической части сильфона. Данный гермитизатор комплектуется контркольцом G50. Это обусловлено технической необходимостью при монтаже.
